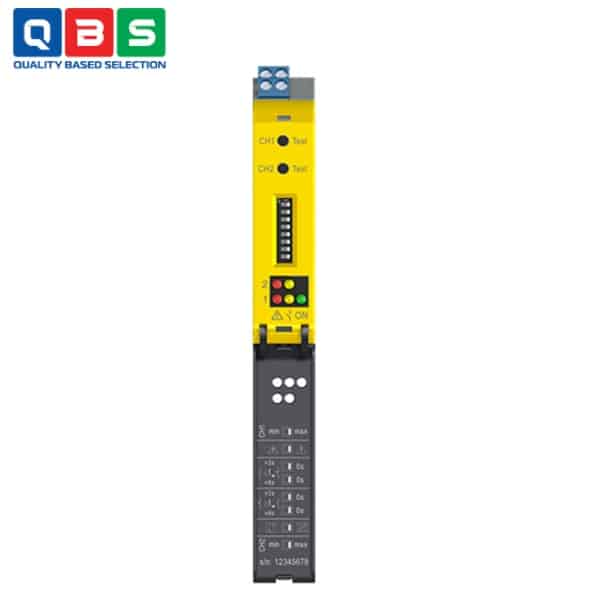

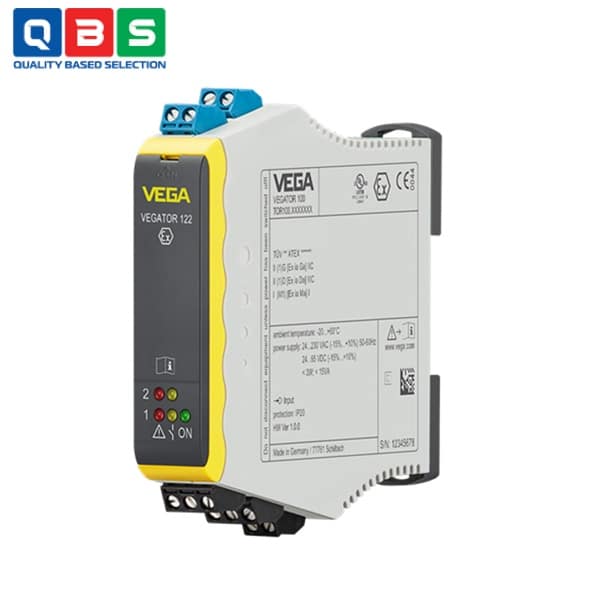

Bộ điều khiển VEGATOR 122

Ứng dụng của Bộ điều khiển VEGATOR 122

• • Bảo vệ tràn đầy (overflow protection): Phát hiện mức chất lỏng/bột đạt ngưỡng cao, kích hoạt relay để dừng bơm hoặc đóng van.
  • Bảo vệ khô cạn (dry run protection): Phát hiện mức thấp, tắt bơm để tránh hỏng thiết bị.
  • Giám sát mức trong bồn chứa, silo, đường ống trong các ngành công nghiệp hóa chất, thực phẩm, nước thải, dầu khí.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Bộ điều khiển VEGATOR 122

1. 1. VEGATOR 122 cấp nguồn và cung cấp điện áp cố định (~18.2 V DC) cho cảm biến báo mức rung (VEGASWING, VEGAVIB, VEGAWAVE phiên bản two-wire 8/16 mA).
   2. Cảm biến thay đổi dòng điện đầu ra:
      • 8 mA khi chưa phát hiện mức (uncovered).
      • 16 mA khi phát hiện mức (covered).
   3. VEGATOR 122 giám sát dòng điện từ cảm biến:
      • 12.1 mA → trạng thái “On” (phát hiện mức).
      • < 11.9 mA → trạng thái “Off” (không phát hiện mức).
   4. Phát hiện lỗi:
      • ≤ 3.6 mA → đứt dây (line break).
      • ≥ 21 mA → ngắn mạch (short circuit).
   5. Mỗi kênh kích hoạt 1 relay đầu ra (SPDT) tương ứng với trạng thái cảm biến, dùng để điều khiển bơm, van, báo động…
   6. Có độ trễ chuyển mạch cơ bản 150 ms, có thể điều chỉnh thêm 2/6/8 giây.

Ưu điểm nổi bật

• • Lắp đặt đơn giản nhờ giá đỡ gắn trên thanh ray cũng như các đầu nối có thể tháo rời và được mã hóa.
  • Hệ thống giám sát toàn diện phát hiện ngắn mạch và hở mạch của đường dây đo cũng như các nhiễu loạn trong cảm biến.
  • Kiểm tra chức năng đơn giản và tiện lợi bằng nút kiểm tra, bao gồm cả đánh giá tự động (cũng áp dụng cho SIL và WHG).
