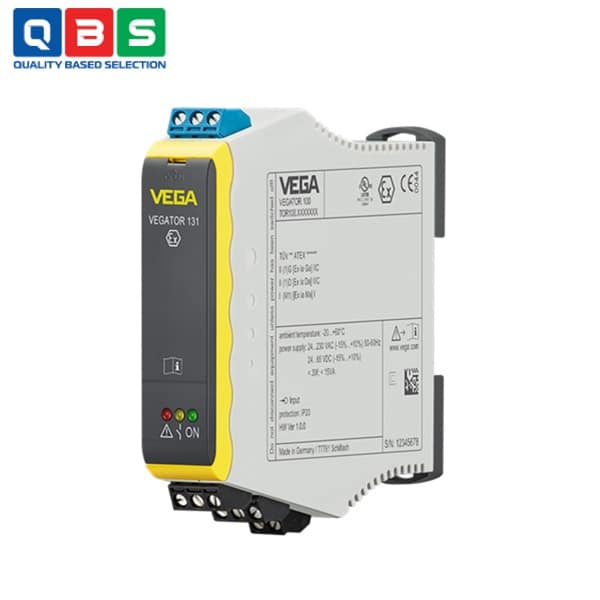

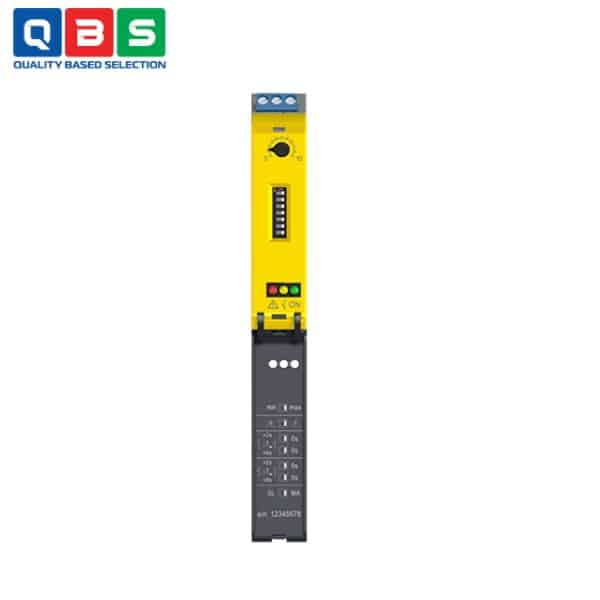

Bộ điều khiển VEGATOR 131
| Tên sản phẩm | Bộ điều khiển |
| Model | VEGATOR 131 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển VEGATOR 131 |
Mô tả
Bộ điều khiển VEGATOR 131 là bộ điều khiển một kênh dành cho các đầu dò dẫn điện dòng EL. Các ứng dụng điển hình là phát hiện mức chất lỏng và điều khiển bơm. Chức năng xuất tín hiệu sai có sẵn dưới dạng tùy chọn.
Ứng dụng của Bộ điều khiển VEGATOR 131
-
- Bảo vệ quá đầy: Ngăn bồn/bể tràn, ví dụ bể chứa nước thải, bồn hóa chất, silo chứa dung dịch thực phẩm.
- Bảo vệ chống cạn: Tắt bơm khi mức thấp để tránh hỏng bơm, thường dùng trong hệ thống bơm nước sạch, bơm hóa chất.
- Điều khiển bơm tự động: Bật/tắt bơm khi đạt mức cao/thấp, ví dụ bơm nước từ giếng lên bể chứa, hoặc bơm chuyển dung dịch trong nhà máy thực phẩm/đồ uống.
- Báo động mức giới hạn: Kích hoạt còi/hệ thống báo trong xử lý nước thải, nhà máy hóa chất, sản xuất bia/sữa.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Nguồn cấp | 24…230 V AC / 24…65 V |
| DC Max 2 W (8 VA) | |
| Đầu vào cảm biến | 1 kênh conductive probe |
| Điện áp: 10 V AC, 75 Hz | |
| Điện trở: 500 Ω…200 kΩ (điều chỉnh) | |
| Đầu ra relay | 1x relay hoạt động + 1x relay lỗi (tùy chọn) |
| Max 253 V AC/3 A hoặc 50 V DC/1 A | |
| Độ trễ | Cơ bản 0.25 s, điều chỉnh 2/6/8 s |
| Nhiệt độ hoạt động | -20…+60 °C |
| Lắp đặt | Thanh ray DIN, IP20 |
| Kết nối dây | 0.25…2.5 mm² (AWG 23…12) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển VEGATOR 131
Nguyên lý hoạt động của Bộ điều khiển VEGATOR 131
-
- Bộ điều khiển phát ra tín hiệu điện áp xoay chiều thấp qua cảm biến (probe series EL) có các điện cực (thường 1-2 điện cực và mass/reference).
- Khi mức chất lỏng chưa đạt điện cực: Không có dòng điện (hoặc rất nhỏ) giữa các điện cực → Điện trở cao → VEGATOR nhận biết mức thấp.
- Khi mức chất lỏng đạt và ngập điện cực: Chất lỏng dẫn điện tạo cầu nối giữa các điện cực → Dòng điện chạy qua → Điện trở giảm xuống dưới ngưỡng cài đặt (có thể điều chỉnh 500 Ω – 200 kΩ) → VEGATOR nhận biết mức cao.
- Dựa vào trạng thái này, VEGATOR kích hoạt relay đầu ra để: Báo động mức (level alarm); Bật/tắt bơm; Hoặc thực hiện các chức năng điều khiển khác.
- Đồng thời, thiết bị liên tục giám sát mạch cảm biến để phát hiện lỗi như đứt dây (line break) hoặc ngắn mạch (short-circuit), hiển thị bằng LED và có thể xuất tín hiệu lỗi qua relay phụ (nếu có).
Ưu điểm nổi bật
-
- Lắp đặt đơn giản nhờ giá đỡ gắn trên thanh ray cũng như các đầu nối có thể tháo rời và được mã hóa.
- Hệ thống giám sát lỗi tích hợp với màn hình LED phát hiện ngắn mạch và đứt đường dây.
- Một chế độ phát hiện độc lập hoặc một chế độ điều khiển tối thiểu/tối đa (điều khiển hai điểm).
