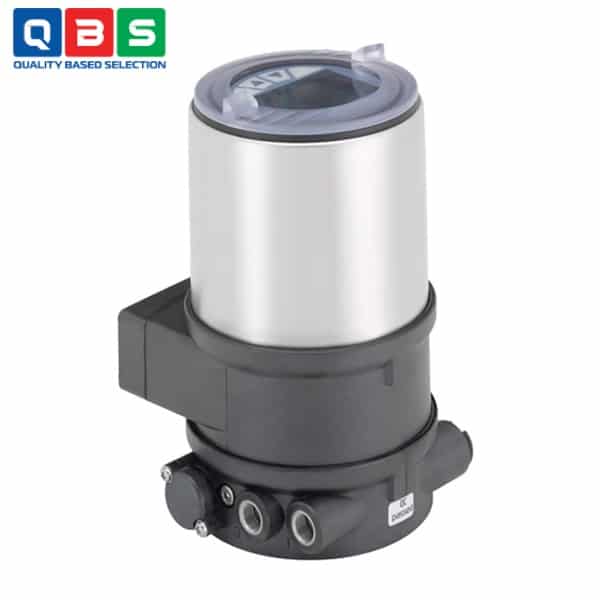

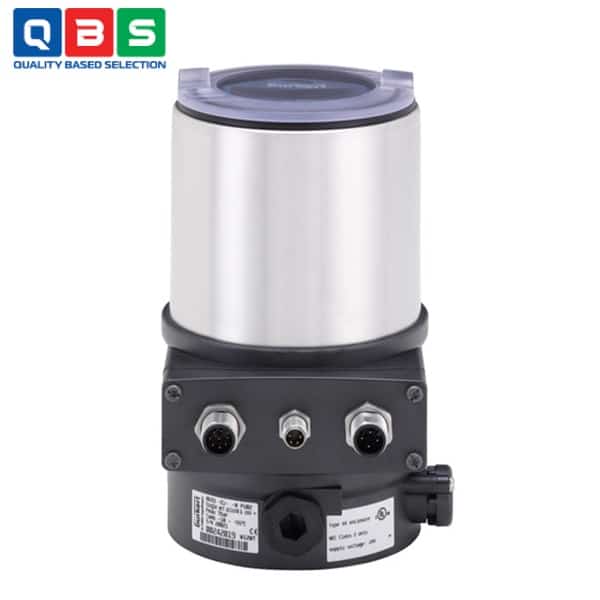

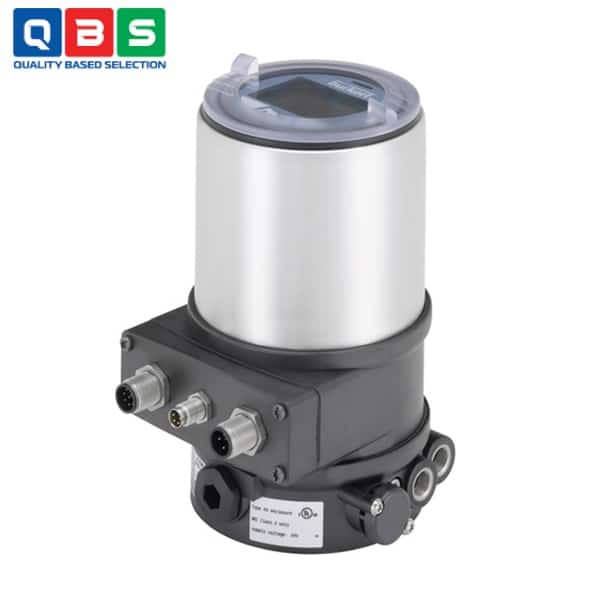

Bộ định vị điện khí nén kỹ thuật số Type 8693
| Tên sản phẩm | Bộ định vị điện khí nén kỹ thuật số |
| Model | 8693 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ định vị điện khí nén kỹ thuật số Type 8693 |
Mô tả
Bộ định vị điện khí nén kỹ thuật số Type 8693 được tối ưu hóa để lắp đặt tích hợp trên các bộ truyền động khí nén trong dòng van quy trình Loại 23xx/2103 và được thiết kế đặc biệt cho các yêu cầu của môi trường quy trình vệ sinh. Giá trị thực của yếu tố quy trình được cung cấp trực tiếp cho thiết bị dưới dạng tín hiệu 4-20 mA, PT100 hoặc tín hiệu tần số. Bộ điều khiển quy trình tính toán điểm đặt cho bộ định vị phụ thuộc dựa trên so sánh phương sai. Thông qua phản hồi tương tự, tất cả các giá trị tương tự trên các mức điều khiển có thể được truyền tải. Các chức năng chẩn đoán tích hợp được sử dụng để giám sát các điều kiện hoạt động của van điều khiển. Các thông báo chẩn đoán van thông qua tín hiệu trạng thái được phát ra theo tiêu chuẩn NE107 (NAMUR) và được ghi lại dưới dạng các mục lịch sử. Việc tham số hóa bộ điều khiển quy trình và bộ định vị có thể được thực hiện tự động.
Ứng dụng của Bộ định vị điện khí nén kỹ thuật số Type 8693
-
- Kết hợp với van cầu 2 chiều Type 2301: Sử dụng để kiểm soát chính xác lưu lượng chất lỏng hoặc khí trong hệ thống.
- Kết hợp với van góc 2 chiều Type 2300: Áp dụng trong các hệ thống cần van góc để điều khiển dòng chảy, đặc biệt trong môi trường vệ sinh.
- Kết hợp với van màng 2/2 chiều Type 2103: Dùng cho tự động hóa phân tán, kiểm soát dòng chảy.
- Tích hợp với bộ phát pH hoặc redox Type 8202: Để kiểm soát và điều chỉnh pH hoặc tiềm năng oxy hóa khử trong quá trình sản xuất.
- Tích hợp với lưu lượng kế điện từ Type 8045: Sử dụng để đo và kiểm soát lưu lượng chất lỏng, với tín hiệu đầu vào tần số hoặc analog.
- Tích hợp với bộ phát/điều khiển đa kênh Type 8619: Áp dụng trong hệ thống đa thông số, như giám sát và điều khiển nhiều yếu tố quá trình cùng lúc.
- Tích hợp với đồng hồ đo độ dẫn cảm ứng Type 8228: Để đo và kiểm soát độ dẫn điện trong chất lỏng, phù hợp với các ứng dụng vệ sinh.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị chính |
| Thiết kế | Nhỏ gọn, thép không gỉ, gắn tích hợp lên van khí nén (Type 23xx/2103) |
| Môi trường | Hygienic process, IP65/IP67, -10…+55 °C |
| Cảm biến vị trí | Inductive, contact-free (không tiếp xúc, không mòn) |
| Phạm vi hành trình | 3…45 mm |
| Điện áp hoạt động | 24 V DC ±10 %, công suất < 5 W |
| Đầu vào setpoint | 0/4…20 mA, 0…5/10 V, tần số 0…1000 Hz, Pt100 (-20…+220 °C) |
| Đầu vào process value | 4…20 mA, Pt100, tần số |
| Đầu ra analog (tùy chọn) | 0/4…20 mA hoặc 0…5/10 V |
| Digital I/O | 1 input, 2 output (tùy chọn, galvanically isolated) |
| Giao tiếp | PROFIBUS DP-V1, EtherNet/IP, PROFINET, Modbus TCP, büS (CANopen-based) |
| Áp suất cung cấp khí | Low capacity: 0…7 bar; High capacity: 3…7 bar |
| Tiêu thụ khí | Không tiêu thụ nội bộ khi giữ vị trí (zero air consumption) |
| Chẩn đoán | Tích hợp theo NE107 (NAMUR), ghi lịch sử lỗi |
| Khởi động | Tự động Tune (P.TUNE/X.TUNE) cho PID positioner & process controller |
| Chứng nhận | ATEX/IECEx (Ex tc/ec), UL/cULus, FM, CCC (cho Ex) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ định vị điện khí nén kỹ thuật số Type 8693
Nguyên lý hoạt động của Bộ định vị điện khí nén kỹ thuật số Type 8693
-
- Nhận tín hiệu thực tế (actual value): Từ cảm biến quá trình (process variable) như lưu lượng, pH, nhiệt độ… qua đầu vào analog 4-20 mA, Pt100 hoặc tần số.
- So sánh và tính toán: Bộ điều khiển PID nội bộ so sánh giá trị thực tế với setpoint mong muốn → tính toán setpoint vị trí (position setpoint) cho bộ vị trí phụ thuộc (subordinated positioner) dựa trên sai lệch (variance comparison).
- Điều khiển vị trí van: Bộ positioner sử dụng cảm biến vị trí không tiếp xúc (contact-free inductive sensor) để đo vị trí van chính xác → điều khiển van khí nén (single/double-acting) bằng pilot valve điện từ, không tiêu thụ không khí nội bộ khi giữ vị trí.
- Phản hồi và chẩn đoán: Phản hồi analog từ các mức điều khiển; tích hợp chẩn đoán van theo NE107 (NAMUR), ghi lịch sử lỗi và phát tín hiệu trạng thái.
- Khởi động tự động: Sử dụng hàm P.TUNE (tự tối ưu PID) và X.TUNE để tự động điều chỉnh tham số.
Ưu điểm nổi bật
-
- Thiết kế nhỏ gọn, chắc chắn bằng thép không gỉ: Tích hợp trực tiếp lên van khí nén, phù hợp môi trường vệ sinh cao.
- Cảm biến vị trí không tiếp xúc: Không mòn, đo chính xác, bền bỉ lâu dài.
- Khởi động dễ dàng & tự động: Hàm Tune tự tối ưu PID cho positioner và process controller.
- Tiết kiệm không khí: Điều khiển single/double-acting mà không tiêu thụ không khí nội bộ khi giữ vị trí.
- Chẩn đoán tích hợp theo NE107: Giám sát tình trạng van, ghi lịch sử lỗi, hỗ trợ bảo trì dự đoán.
