Bộ phát cho cảm biến lưu lượng cảm ứng điện từ Type SE58
| Tên sản phẩm | Bộ phát cho cảm biến lưu lượng cảm ứng điện từ |
| Model | SE58 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ phát cho cảm biến lưu lượng cảm ứng điện từ Type SE58 |
Mô tả

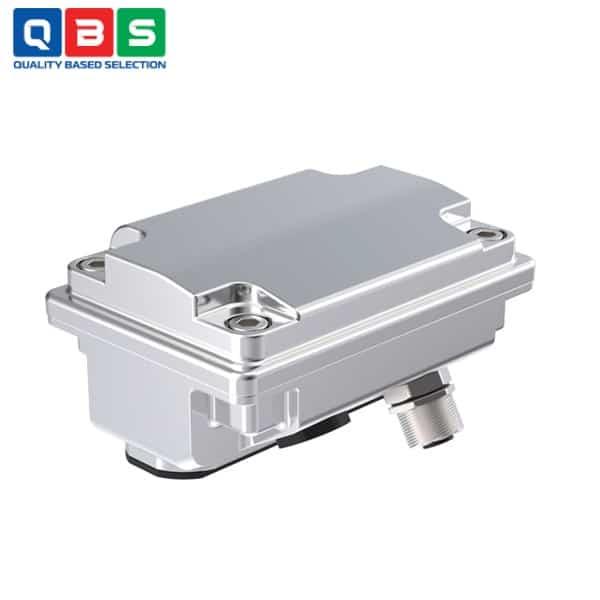

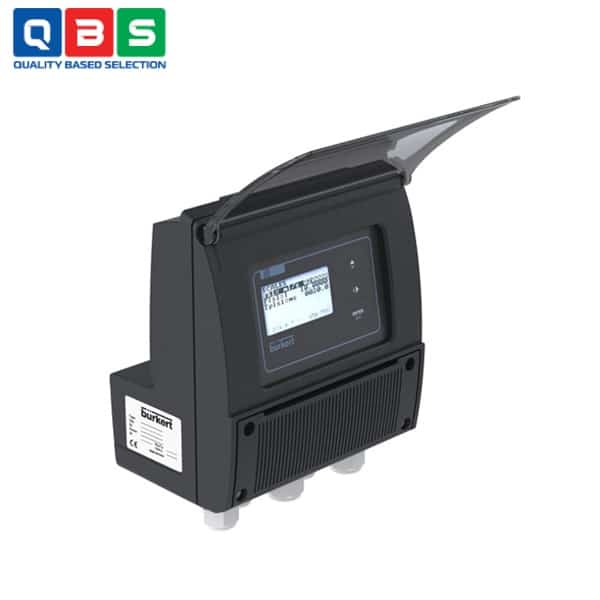

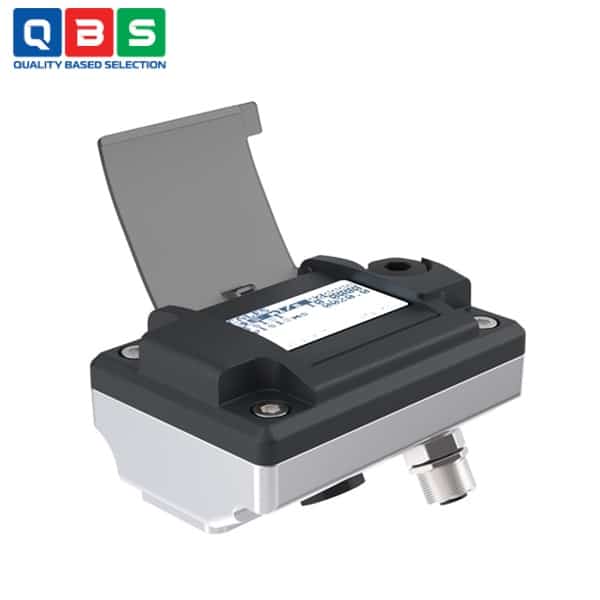

Bộ phát cho cảm biến lưu lượng cảm ứng điện từ Type SE58 kết hợp với cảm biến lưu lượng điện từ (có biến thể nhỏ gọn hoặc điều khiển từ xa) loại S051, S054, S055 hoặc S056 được thiết kế cho các ứng dụng có độ dẫn điện tối thiểu là 5 μS/cm. Biến thể S của bộ truyền tín hiệu loại SE58 chỉ có thể được sử dụng để chế tạo một lưu lượng kế nhỏ gọn, có hoặc không có màn hình hiển thị. Nó được đặc trưng bởi vỏ có kích thước bên ngoài nhỏ. Biến thể không có màn hình hiển thị có vỏ và nắp bằng nhôm sơn đen hoặc thép không gỉ. Biến thể có màn hình hiển thị có vỏ bằng nhôm sơn đen hoặc thép không gỉ và nắp bằng nhựa. Màn hình được tích hợp trong nắp. Giá trị lưu lượng và tổng lưu lượng được hiển thị đồng thời, cũng như các biểu tượng cho trạng thái thiết bị và cảnh báo.
Ứng dụng của Bộ phát cho cảm biến lưu lượng cảm ứng điện từ Type SE58
-
- Xử lý nước & nước thải: Đo lưu lượng nước sạch, nước thải công nghiệp, giám sát tiêu thụ nước, phát hiện rò rỉ trong nhà máy xử lý.
- Thực phẩm & đồ uống: Đo chính xác bia, sữa, nước giải khát, siro; hỗ trợ CIP/SIP (làm sạch tại chỗ), phiên bản hygienic (S056) cho quy trình sản xuất.
- Dược phẩm: Đo dung dịch vô trùng, nước tinh khiết (WFI), quy trình sản xuất thuốc yêu cầu vệ sinh cao và chứng nhận (FDA, EHEDG).
- Hóa chất: Đo axit, kiềm, dung dịch ăn mòn; hỗ trợ dosing/batch filling chính xác (biến thể L), đo hai chiều (bidirectional).
Thông số kỹ thuật cơ bản
| Thông số | SE58 L | SE58 M | SE58 S |
| Độ chính xác đo | ≤ ±0.2% (MV) | ≤ ±0.4% (option) / ±0.8% | ≤ ±0.5% (MV) |
| Thiết kế | Compact hoặc Remote | Compact hoặc Remote | Chỉ Compact |
| Vỏ thiết bị | Nhôm sơn, Nylon gia cố, Inox 304 | Nhôm sơn, Nylon gia cố, Inox 304 | Nhôm sơn hoặc Inox 304 |
| Màn hình | Có/Không, Graphic 128×64 pixels | Có/Không, Graphic 128×64 pixels | Có/Không |
| Ngõ ra | 2 AO (4-20mA), 2 DO, HART (opt), RS485/Modbus (opt) | Tương tự L nhưng ít tính năng hơn | 1 AO hoặc DO cơ bản |
| Chức năng mở rộng | Dosing, Batch, Data logger, Diagnostic | Một phần (không dosing) | Không mở rộng |
| Đo hai chiều | Có | Có | Có |
| Độ dẫn điện tối thiểu | 5 µS/cm | 5 µS/cm | 5 µS/cm |
| Vận tốc dòng chảy | 0.4 – 10 m/s | 0.4 – 10 m/s | 0.4 – 10 m/s |
| Nguồn cấp | 100-240V AC / 12-48V DC | 100-240V AC / 12-48V DC | 100-240V AC / 12-48V DC |
| Kết nối điện | Cable glands PG11 | Cable glands PG11 | M12 hoặc 1 cable gland |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ phát cho cảm biến lưu lượng cảm ứng điện từ Type SE58
Nguyên lý hoạt động của Bộ phát cho cảm biến lưu lượng cảm ứng điện từ Type SE58
Dựa trên định luật Faraday về cảm ứng điện từ:
-
- Cuộn dây tạo từ trường vuông góc với hướng chảy của chất lỏng dẫn điện (≥5 µS/cm).
- Khi chất lỏng chảy qua từ trường, các hạt mang điện bị lực Lorentz phân tách, sinh ra điện áp cảm ứng tỷ lệ thuận với vận tốc chảy (E = k × B × D × V).
- Hai điện cực đo điện áp này, bộ phát SE58 xử lý tín hiệu để tính lưu lượng thể tích chính xác (không phụ thuộc áp suất, mật độ, nhiệt độ).
Ưu điểm nổi bật
-
- Độ chính xác cao: 0.2–0.8% giá trị đo (tùy variant L/M/S), lặp lại tốt (±0.1%).
- Không bộ phận chuyển động: Không mài mòn, ít bảo dưỡng, phù hợp chất lỏng bẩn/dẫn điện.
- Linh hoạt: Compact/remote, có/không display, vỏ nhôm/nhựa/inox, mở rộng I/O.
- Chẩn đoán thông minh: Phát hiện ống rỗng, đo hai chiều, batch filling.
- Dễ lắp đặt & sử dụng: HMI thân thiện, đa vật liệu, phù hợp vệ sinh (thực phẩm/dược).
