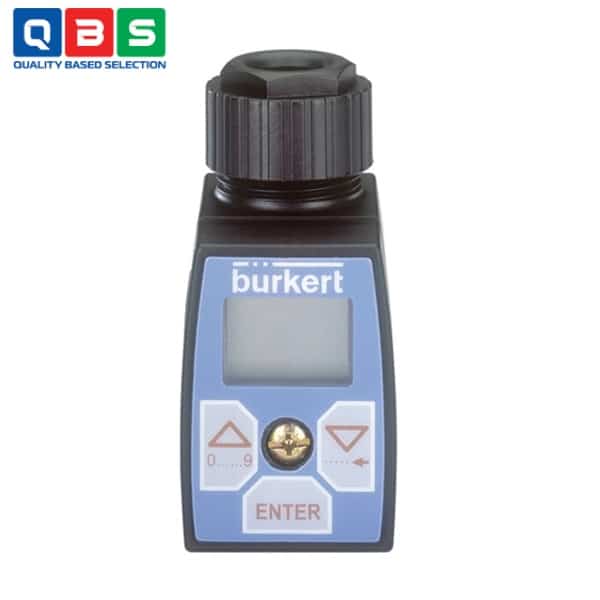

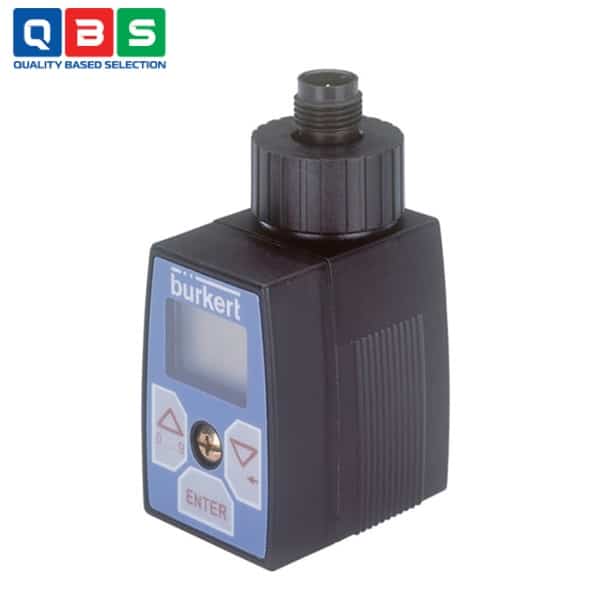

Bộ phát lưu lượng/Bộ chia xung Type 8022
| Tên sản phẩm | Bộ phát lưu lượng/Bộ chia xung |
| Model | 8022 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ phát lưu lượng-Bộ chia xung Type 8022 |
Mô tả
Bộ phát lưu lượng/Bộ chia xung Type 8022 hoạt động như một bộ truyền tín hiệu lưu lượng (chỉ với các cảm biến xung “Công suất thấp” loại 8020, loại 8030 (SE30+S030), loại SE30+S077) hoặc như một bộ chia xung (với tất cả các biến thể cảm biến loại 8020, loại 8030 (SE30+S030), loại SE30+S077). Mô-đun này điều khiển đầu ra của các cảm biến, hiển thị tốc độ dòng chảy và xuất ra tín hiệu dưới dạng mA hoặc xung. Khi được sử dụng như một bộ truyền tín hiệu lưu lượng, tín hiệu tần số của cảm biến được chuyển đổi thành tín hiệu 4…20 mA (hoạt động 2 dây), khi được sử dụng như một bộ chia xung, tần số đầu vào được chuyển đổi thành tần số đầu ra có thể điều chỉnh. Việc sử dụng bộ điều khiển cho phép chuyển đổi giữa hai chế độ hoạt động.
Ứng dụng của Bộ phát lưu lượng/Bộ chia xung Type 8022
-
- Xử lý nước và nước thải: Đo lưu lượng nước sạch, nước cấp, kiểm soát hóa chất dosing, giám sát lưu lượng trong hệ thống lọc và xử lý.
- Công nghiệp thực phẩm và đồ uống: Đo lưu lượng chất lỏng trong quy trình sản xuất, đảm bảo vệ sinh và chính xác.
- Công nghiệp dược phẩm: Kiểm soát lưu lượng chính xác trong sản xuất thuốc, quy trình pha chế, nơi yêu cầu độ sạch cao và chất lỏng không hạt.
- Làm mát máy móc và hệ thống cooling: Giám sát lưu lượng nước làm mát trong nhà máy sản xuất, máy móc công nghiệp.
- Hệ thống tưới tiêu và nông nghiệp: Đo lưu lượng nước tưới, phân bón lỏng.
- Công nghiệp hóa chất và bán dẫn: Đo chất lỏng trung tính hoặc hơi ăn mòn trong quy trình sản xuất.
- Hệ thống HVAC và khí nén: Kiểm soát lưu lượng trong điều hòa không khí, hệ thống thông gió công nghiệp.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Chức năng | Bộ phát lưu lượng (4-20 mA, 2-wire) hoặc Bộ chia xung (NPN/PNP, 3-wire) |
| Tương thích cảm biến | Type 8020, 8030 (SE30+S030), SE30+S077 (Low Power cho chế độ transmitter) |
| Nguồn cấp | 12…30 V DC, lọc và ổn áp |
| Công suất tiêu thụ | Transmitter: 0.6 W |
| Pulse divider: max 3.2 W | |
| Đầu vào tần số | 1…600 Hz |
| Đầu ra | 4-20 mA (max loop 1000 Ω @30V) |
| Open collector NPN/PNP, max 50 mA, 1…600 Hz | |
| Độ chính xác | 4-20 mA: ±240 µA |
| NPN/PNP: ±1% giá trị đo | |
| Hiển thị | LCD 4 chữ số, 8 đoạn (nếu có bảng điều khiển) |
| Kết nối điện | Terminal strip hoặc M12 4-pin |
| Nhiệt độ môi trường | Hoạt động & lưu trữ: -10…+60 °C |
| Độ bảo vệ | IP65 (khi lắp đúng) |
| Chứng nhận | CE, tùy chọn UL Recognized (USA/Canada) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ phát lưu lượng/Bộ chia xung Type 8022
Nguyên lý hoạt động của Bộ phát lưu lượng/Bộ chia xung Type 8022
-
- Chất lỏng chảy qua làm quay bánh guồng → cảm biến Hall phát ra tín hiệu tần số xung (frequency pulse) tỷ lệ thuận với vận tốc/lưu lượng.
- Module 8022 xử lý tín hiệu này với 2 chế độ:
- Bộ phát lưu lượng (Flow transmitter, 2-wire): Chuyển tần số thành tín hiệu analog 4-20 mA (có thể scale), hiển thị lưu lượng.
- Bộ chia xung (Pulse divider, 3-wire): Chia tần số đầu vào thành tần số đầu ra điều chỉnh được (NPN/PNP open collector).
Ưu điểm nổi bật
-
- Đa chức năng: Hoạt động kép làm bộ phát lưu lượng hoặc bộ chia xung, dễ chuyển đổi chế độ qua bảng điều khiển.
- Tương thích cao: Cắm trực tiếp (pluggable) với nhiều cảm biến paddle wheel Bürkert (8020, 8030, SE30+S077).
- Dễ lắp đặt & bảo trì: Bảng điều khiển tháo rời chỉ cần cho cấu hình/hiển thị, không cần liên tục; kết nối M12 hoặc cable gland.
