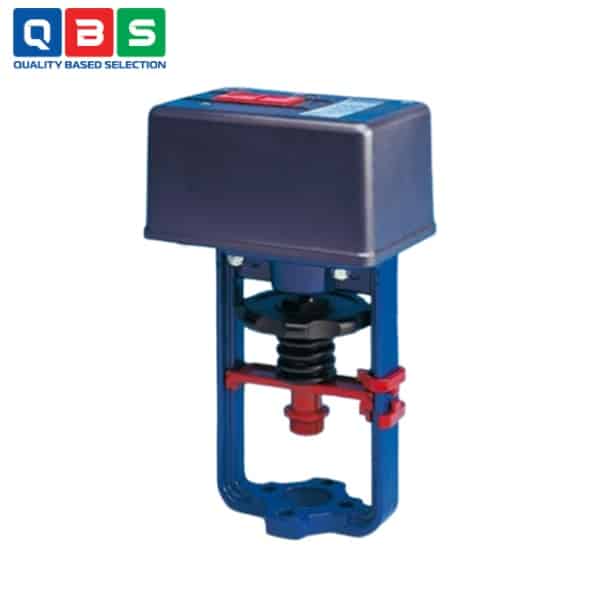

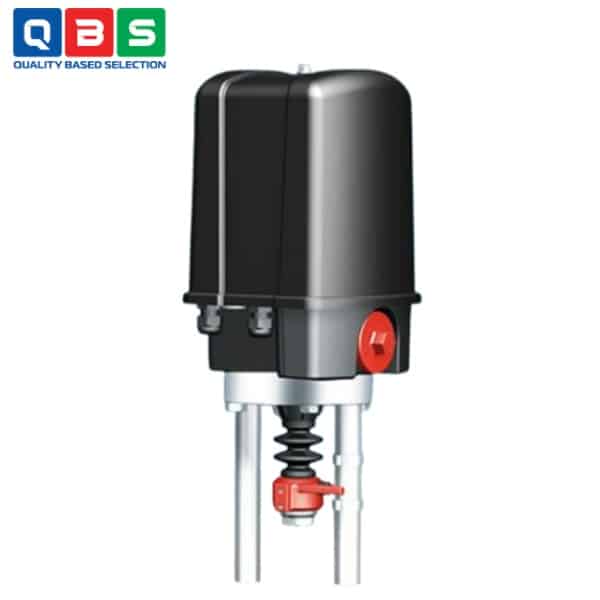

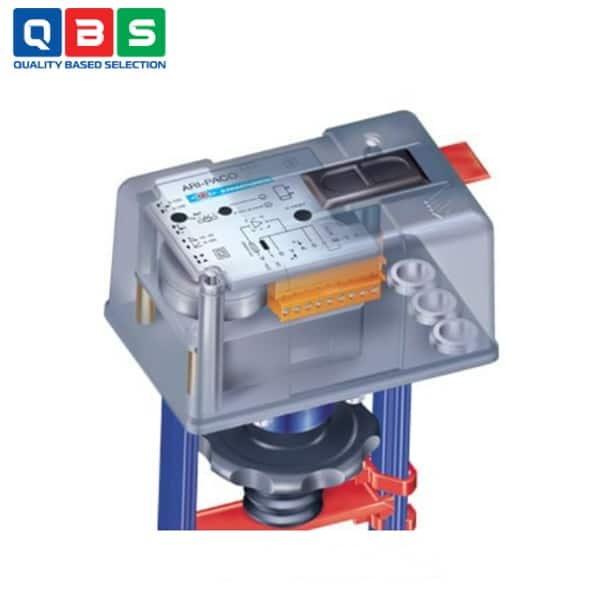

Bộ truyền động điện ARI-PACO
| Tên sản phẩm | Bộ truyền động điện ARI |
| Model | ARI-PACO |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ truyền động điện ARI-PACO |
Mô tả
Bộ truyền động điện ARI-PACO 0.85 kN (bao gồm các phiên bản D và Y) là thiết bị điều khiển van tuyến tính, chủ yếu được thiết kế để sử dụng trong các hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí). Nó cung cấp lực đẩy 0.85 kN, tốc độ điều khiển ổn định, và các tính năng như chuyển đổi phụ thuộc mô-men xoắn, bánh xe tay, chỉ báo hành trình, giúp kiểm soát chính xác dòng chảy trong van. Ứng dụng chính tập trung vào việc điều khiển van trong môi trường công nghiệp và dân dụng, với nhiệt độ hoạt động từ 0°C đến +50°C và cấp bảo vệ IP 54.
Ứng dụng của Bộ truyền động điện ARI-PACO
-
- Hệ thống sưởi ấm: Sử dụng để điều khiển van trong các hệ thống sưởi ấm, đảm bảo phân phối nhiệt độ ổn định và hiệu quả năng lượng.
- Hệ thống điều hòa không khí: Áp dụng trong các cơ sở điều hòa, giúp kiểm soát lưu lượng không khí, nhiệt độ và độ ẩm một cách chính xác, đặc biệt với tín hiệu đầu vào 3-point (phiên bản D) hoặc 0-10V/2-10V (phiên bản Y).
Thông số kỹ thuật cơ bản
| Thông số | ARI-PACO 0.85 D | ARI-PACO 0.85 Y |
| Lực đẩy (Thrust force) | 0.85 kN | 0.85 kN |
| Tốc độ điều khiển (Control speed) | 0.11 mm/s | 0.11 mm/s |
| Hành trình tối đa (Travel max.) | 20 mm | 20 mm |
| Chế độ hoạt động | S3 50% ED | S3 50% ED |
| Điện áp động cơ (±10%) | 230 V – 50/60 Hz | 24 V – 50/60 Hz |
| Công suất tiêu thụ (Power consumption) | 4.1 VA | 4.8 VA |
| Vỏ bảo vệ (Enclosure) | IP 54 (DIN VDE 0470) | IP 54 |
| Nhiệt độ môi trường cho phép | 0 °C … +50 °C | 0 °C … +50 °C |
| Tín hiệu điều khiển (Control input) | 3-point | 0(2)-10 V DC (invertible, max. 0.5 mA) |
| Tín hiệu phản hồi (Feedback signal) | Không | 0-10 V DC (invertible, max. 5 mA) |
| Vị trí lắp đặt | Ngang đến thẳng đứng (90° từ thẳng đứng) | Như D |
| Phụ kiện nổi bật | Potentiometer (1000 Ω), Additional limit switches | Potentiometer (1000 Ω), Switch board |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ truyền động điện ARI-PACO
Nguyên lý hoạt động của Bộ truyền động điện ARI-PACO
-
- Nhận tín hiệu điều khiển → Động cơ quay (qua tụ điện khởi động).
- Truyền động qua cơ cấu bánh răng → Chuyển đổi quay thành chuyển động tuyến tính (trục đẩy di chuyển).
- Khi đạt lực đẩy định mức hoặc vị trí cuối (đóng/mở hoàn toàn) → Tắt động cơ điện tử (non-contact switching) để tránh quá tải.
- Các tính năng thông minh: Bảo vệ chống kẹt van (valve blocking protection), hysteresis động để giảm rung, ưu tiên điều khiển thủ công (handwheel) hoặc tín hiệu ngoài (frost protection), và chỉ báo LED/phản hồi tín hiệu.
Ưu điểm nổi bật
-
- Độ chính xác cao & tự động thích ứng: Khởi động tự động đo hành trình van thực tế, điều chỉnh tín hiệu điều khiển/phản hồi chính xác.
- Bền bỉ, ít mòn: Tắt mô-men phụ thuộc lực, chuyển mạch không tiếp xúc, cảm biến vị trí wearless.
- Thông minh chống kẹt & bảo vệ: Chức năng valve blocking protection , dynamic hysteresis giảm rung nhiễu.
- Dễ sử dụng & an toàn: Bánh xe tay, chuyển chế độ thủ công tự động khi tháo nắp, ưu tiên tín hiệu ngoài, chỉ báo LED & travel indicator.
