Cảm biến áp suất VEGABAR 18
| Tên sản phẩm | Cảm biến áp suất |
| Model | VEGABAR 18 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến áp suất VEGABAR 18 |
Mô tả
Cảm biến áp suất VEGABAR 18 là bộ truyền áp suất đa năng với đầu ra 4 … 20 mA và cảm biến đo bằng gốm dùng để đo khí, hơi và chất lỏng ở nhiệt độ lên đến 100 °C. VEGABAR 18 là giải pháp kinh tế cho nhiều ứng dụng trong tất cả các lĩnh vực công nghiệp.
Ứng dụng của Cảm biến áp suất VEGABAR 18
- Giám sát áp suất bơm : Bảo vệ bơm khỏi chạy khô hoặc quá tải, ví dụ đo áp suất đầu vào/ra của bơm trong hệ thống thủy lực cơ bản hoặc bơm nước.
- Đo áp suất trong hệ thống khí nén: Giám sát áp suất khí nén trong nhà máy sản xuất, máy móc công nghiệp, đảm bảo hoạt động ổn định của thiết bị khí nén.
- Giám sát lọc: Phát hiện tắc nghẽn lọc bằng cách đo chênh lệch áp suất trước/sau lọc, thường trong hệ thống thông gió, xử lý không khí hoặc nước cơ bản.
- Đo áp suất đường ống và bồn chứa: Đo áp suất quy trình trong đường ống kín hoặc bồn chứa khí/hơi/chất lỏng sạch, như trong tự động hóa nhà máy hoặc hệ thống HVAC.
- Ứng dụng trong xây dựng máy móc: Lắp đặt nhỏ gọn vào máy móc tự động, robot công nghiệp hoặc thiết bị sản xuất để giám sát áp suất thủy lực/khí nén.
- Xử lý nước và nước thải cơ bản: Đo áp suất trong bơm hoặc đường ống nước sạch, không yêu cầu chứng nhận vệ sinh cao.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Dải đo áp suất | 0 … +25 bar (0 … +2500 kPa / 0 … +362 psi) |
| Dải đo nhỏ nhất | +0.1 bar (+10 kPa / +1.45 psi) |
| Độ lệch (Deviation) | < 0.5 % |
| Tín hiệu xuất | 4 … 20 mA (two-wire) |
| Ren kết nối | G½, ½ NPT (có các loại inside G¼, ¼ NPT) |
| Nhiệt độ môi chất | -40 … +100 °C |
| Nhiệt độ môi trường/lưu trữ | -40 … +70 °C |
| Nguồn cấp | 12 … 35 V DC |
| Cấp bảo vệ | IP66/IP67 (tùy phiên bản, lên đến Type 6P) |
| Vật liệu tiếp xúc môi chất | Thép không gỉ 316L, ceramic sapphire (CERTEC®), seal FKM |

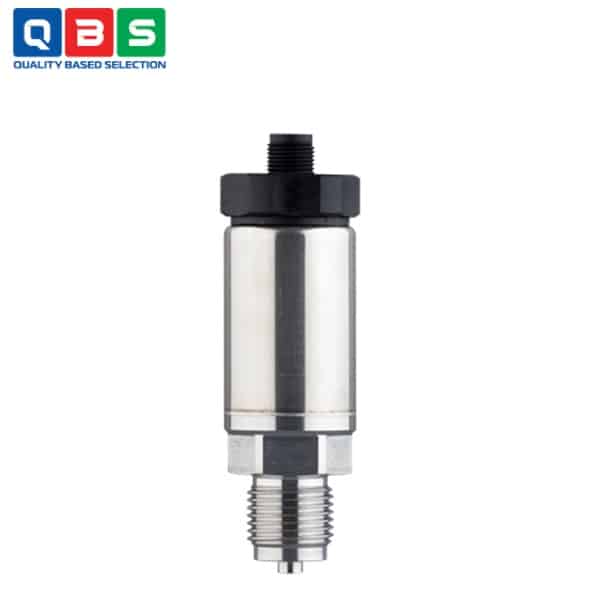

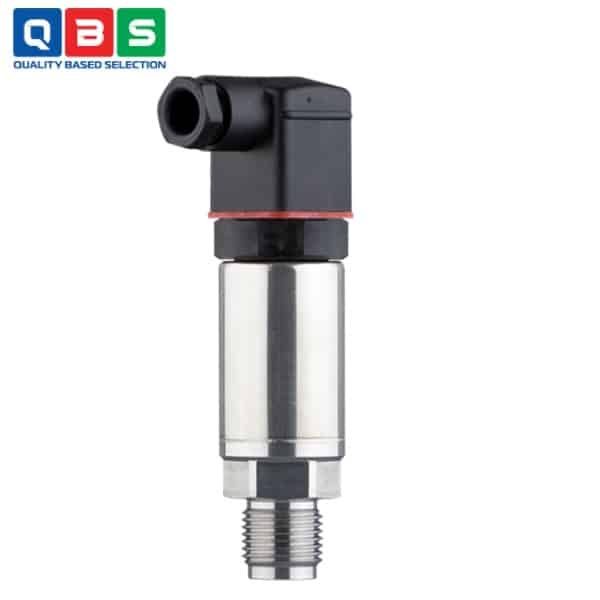

| Kết nối điện | M12 x 1 hoặc ISO 4400 |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến áp suất VEGABAR 18
Nguyên lý hoạt động của Cảm biến áp suất VEGABAR 18
-
- Áp suất tác động lên cell đo: Áp suất của môi chất (khí, hơi hoặc chất lỏng) được truyền qua màng ceramic rất mỏng và bền của cell đo CERTEC®.
- Biến dạng màng ceramic: Khi áp suất thay đổi, màng ceramic bị uốn cong rất nhỏ (biến dạng đàn hồi). Độ uốn cong này tỷ lệ thuận với áp suất.
- Thay đổi điện dung: Cell đo CERTEC® hoạt động theo nguyên lý tụ điện: màng ceramic là một điện cực di động, đối diện với điện cực cố định. Khi màng uốn cong, khoảng cách giữa hai điện cực thay đổi → điện dung thay đổi tương ứng.
- Chuyển đổi tín hiệu: Điện tử tích hợp bên trong cảm biến đo sự thay đổi điện dung này và chuyển đổi thành tín hiệu điện áp suất phụ thuộc.
- Xuất tín hiệu chuẩn: Tín hiệu điện được xử lý và chuyển thành dòng điện chuẩn 4…20 mA (two-wire), tỷ lệ tuyến tính với áp suất đo được. Tín hiệu này được truyền qua cùng hai dây cấp nguồn (12…35 V DC).
Ưu điểm nổi bật
- Đảm bảo hiệu suất hoạt động cao của thiết bị nhờ khả năng chịu quá tải tối đa và khả năng chống chân không của buồng đo bằng gốm.
- Phiên bản giá cả phải chăng với kích thước lắp đặt nhỏ gọn.
