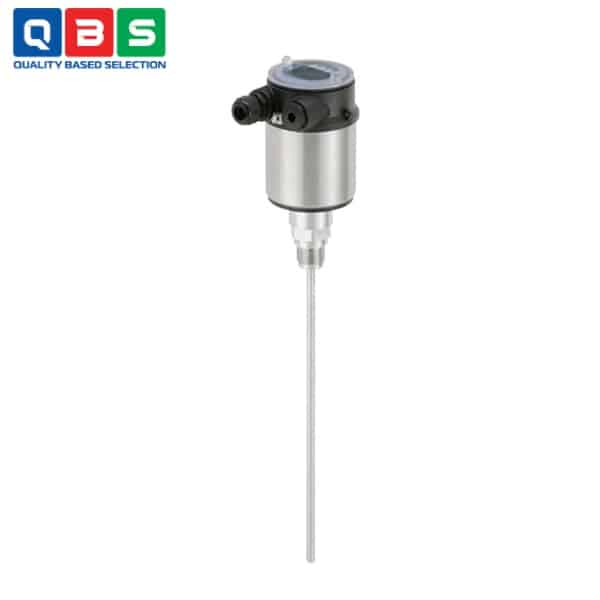

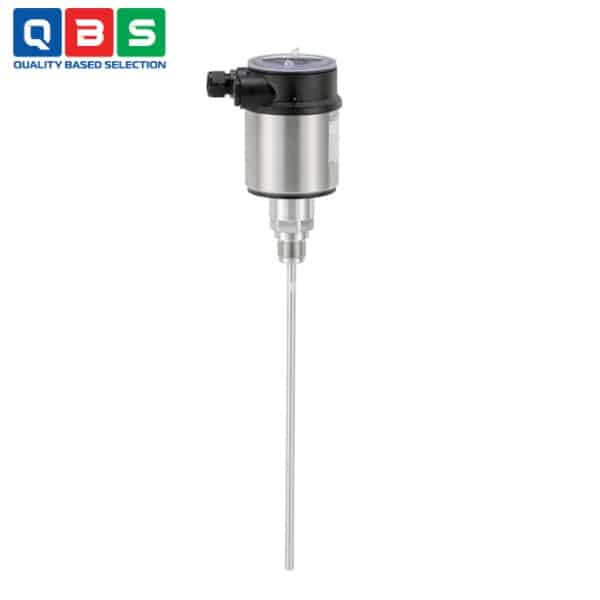

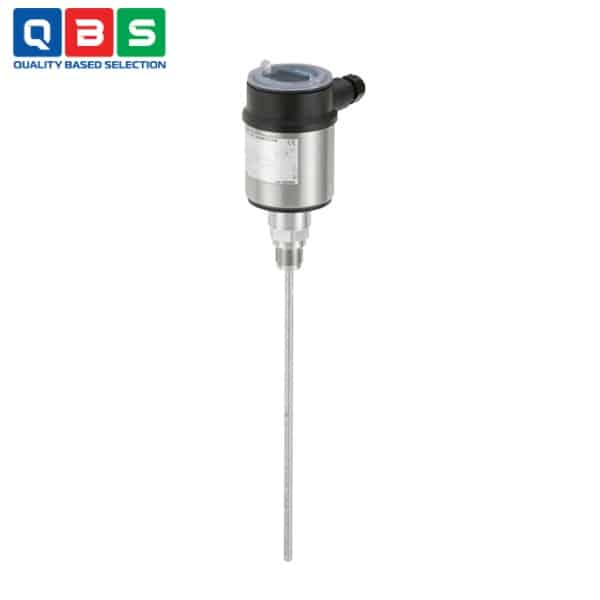

Cảm biến đo mức radar Type 8188
| Tên sản phẩm | Cảm biến đo mức radar |
| Model | 8188 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến đo mức radar Type 8188 |
Mô tả
Cảm biến đo mức radar Type 8188 là thiết bị đo mức dạng cáp, cần đo, có thể sử dụng đầu dò thay thế hoặc đầu dò đồng trục, được thiết kế để đo mức liên tục. Thiết bị phù hợp cho chất lỏng, sử dụng trong công nghiệp ở tất cả các lĩnh vực công nghệ chế biến. Với phạm vi đo lên đến 75 m, 8188 phù hợp nhất cho các bồn chứa cao. Ngay cả các điều kiện trong quá trình như tạo hơi nước mạnh, biến động mật độ hoặc thay đổi hằng số điện môi cũng không ảnh hưởng đến độ chính xác của phép đo. Sự tích tụ hoặc ngưng tụ trên đầu dò hoặc thành bồn chứa không ảnh hưởng đến kết quả đo. Thiết bị Type 8188 cũng có thể đo giao diện chất lỏng, điển hình là giao diện dầu/nước.
Ứng dụng của Cảm biến đo mức radar Type 8188
-
- Ngành hóa chất: Đo mức axit, bazơ, dung môi, hóa chất ăn mòn trong bồn kín.
- Ngành dầu khí – hóa dầu: Đo mức dầu thô, dầu thành phẩm, condensate trong bồn chứa cao.
- Ngành nước – xử lý nước thải: Đo mức bể chứa nước sạch, nước công nghiệp.
- Ngành thực phẩm & đồ uống: Đo mức siro, dầu ăn, sữa, nước giải khát trong tank.
- Ngành năng lượng – nồi hơi: Đo mức nước cấp lò hơi, bồn ngưng tụ.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Nguyên lý đo | Radar dẫn sóng (Guided Radar – TDR) |
| Đại lượng đo | Mức chất lỏng / mặt phân cách chất lỏng |
| Môi chất | Chất lỏng (nước, dầu, hóa chất, dung dịch công nghiệp…) |
| Kiểu đầu dò | Que (rod) / Cáp (cable) / Đồng trục (coaxial) |
| Tầm đo tối đa | Que & đồng trục: ~6 m • Cáp: lên đến ~75 m |
| Độ chính xác | ±2 mm |
| Độ phân giải | < 1 mm |
| Hằng số điện môi εr | ≥ 1.4 – 1.6 (tùy loại đầu dò) |
| Nhiệt độ làm việc | −40 … +80 °C (tối đa +150 °C với phiên bản cao áp) |
| Áp suất làm việc | −1 … +6 bar (PPS) / tối đa +40 bar (PEEK) |
| Tín hiệu ngõ ra | 4–20 mA / HART (2 dây) |
| Nguồn cấp | 9.6 … 35 VDC (16 … 30 VDC cho bản Ex) |
| Thời gian đáp ứng | ≤ 3 s |
| Chuẩn bảo vệ | IP66 / IP67 |
| Kết nối quá trình | Ren G hoặc NPT (¾”, 1”), tùy chọn mặt bích |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến đo mức radar Type 8188
Nguyên lý hoạt động của Cảm biến đo mức radar Type 8188
-
- Cảm biến phát xung vi sóng tần số cao truyền dọc theo đầu dò kim loại (que, cáp hoặc ống đồng trục).
- Khi sóng gặp bề mặt chất lỏng (hoặc mặt phân cách hai chất lỏng), một phần sóng sẽ phản xạ trở lại.
- Bộ điện tử đo thời gian truyền – phản xạ của sóng (time of flight).
- Từ thời gian này, thiết bị tính toán khoảng cách từ đầu dò đến bề mặt chất lỏng.
- Dựa vào chiều dài đầu dò đã biết, cảm biến suy ra mức chất lỏng trong bồn.
- Kết quả đo được chuyển thành tín hiệu 4–20 mA/HART để đưa về PLC/DCS.
Ưu điểm nổi bật
-
- Đo mức liên tục, độ chính xác cao, ổn định lâu dài
- Ít bị ảnh hưởng bởi hơi nước, bụi, bọt, ngưng tụ trên đầu dò và thành bồn.
- Hoạt động tốt trong điều kiện khắc nghiệt: nhiệt độ, áp suất cao, môi trường công nghiệp nặng.
- Đo được mặt phân cách hai chất lỏng (điển hình dầu / nước).
