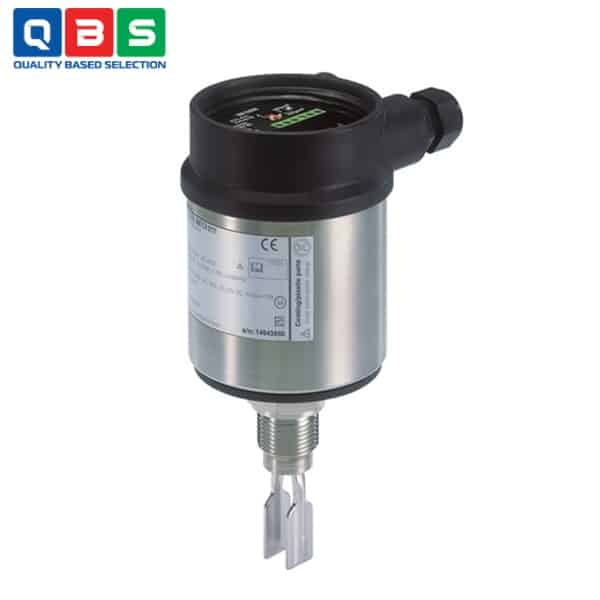

Cảm biến mức chất lỏng Type 8111
| Tên sản phẩm | Cảm biến mức chất lỏng |
| Model | 8111 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến mức chất lỏng Type 8111 |
Mô tả
Cảm biến mức chất lỏng Type 8111 là công tắc báo mức chất lỏng, sử dụng âm thoa làm phần tử cảm biến. Nó được thiết kế để sử dụng trong công nghiệp ở tất cả các lĩnh vực công nghệ xử lý và có thể được sử dụng trong chất lỏng. Các ứng dụng điển hình là bảo vệ chống tràn hoặc chạy khô. Tùy thuộc vào phiên bản, thiết bị này cũng được sử dụng để giám sát hoặc kiểm soát mức chất lỏng trong môi trường có khả năng gây nổ, cũng như đối với chất lỏng dễ cháy, khí, khói hoặc hơi. Nhờ hệ thống đo lường đơn giản và bền chắc, Type 8111 hầu như không bị ảnh hưởng bởi các đặc tính hóa học và vật lý của chất lỏng. Nó cũng hoạt động trong các điều kiện bất lợi như nhiễu loạn, bọt khí, tạo bọt (không thích hợp để đo độ dày của bọt), bám dính, rung động mạnh từ bên ngoài hoặc vật liệu đổ đầy khác nhau.
Ứng dụng của Cảm biến mức chất lỏng Type 8111
-
- Phát hiện mức chất lỏng giới hạn: Dùng làm điểm báo mức cao/thấp trong bồn chứa, tank, ống dẫn hoặc hệ thống chứa chất lỏng.
- Bảo vệ chống tràn: Ngăn chặn tình trạng chất lỏng tràn ra ngoài khi bồn chứa đầy quá mức.
- Bảo vệ chống chạy khô: Ngăn máy bơm hoặc thiết bị chạy khi không có chất lỏng, giúp tránh hư hỏng thiết bị.
- Giám sát và điều khiển mức trong môi trường nguy hiểm nổ: Phiên bản ATEX cho phép dùng trong khu vực có khí, hơi dễ cháy, chất lỏng dễ cháy, bụi nổ
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại cảm biến | Vibrating fork (âm thoa rung) |
| Biến đo | Mức giới hạn chất lỏng (limit level) |
| Nhiệt độ quá trình | -50 … +150 °C |
| Áp suất quá trình | -1 … +64 bar |
| Độ nhớt | 0.1 … 10.000 mPa.s |
| Mật độ | 0.5 … 2.5 g/cm³ (tùy chọn DIP switch) |
| Độ chính xác | ±1 mm |
| Hysteresis | Khoảng 2 mm (lắp đứng) |
| Thời gian trễ | Khoảng 500 ms |
| Kết nối quá trình | Thread G/NPT ¾” hoặc 1″; Clamp 2″ (các loại khác theo yêu cầu) |
| Chất liệu tiếp xúc | Thép không gỉ 316L (1.4435/1.4404) |
| Bề mặt nhám | Ra < 0.8 µm (clamp), < 3.2 µm (thread) |
| Độ bảo vệ | IP66/IP67 |
| Nhiệt độ môi trường | -40 … +70 °C (vận hành) |
| Output | Relay DPDT (20…253V AC / 20…72V DC) hoặc NAMUR (8.2V) |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến mức chất lỏng Type 8111
Nguyên lý hoạt động của Cảm biến mức chất lỏng Type 8111
Cảm biến sử dụng âm thoa rung (tuning fork) làm phần cảm biến chính.
-
- Âm thoa được kích thích bằng piezoelectric → rung tự do ở tần số cộng hưởng khoảng 1200 Hz khi không tiếp xúc chất lỏng.
- Khi âm thoa ngập trong chất lỏng → tần số rung thay đổi (giảm do lực cản của chất lỏng).
- Bộ dao động tích hợp phát hiện sự thay đổi tần số này và chuyển thành lệnh đóng/mở (switching command) → báo mức cao/thấp.
- Nếu phát hiện lỗi (đứt dây piezo, mòn cực đoan, gãy âm thoa, mất rung, mất nguồn) → tự động chuyển sang trạng thái an toàn (relay mất điện, báo lỗi).
Ưu điểm nổi bật
-
- Lắp đặt cực kỳ đơn giản: Không cần điều chỉnh hay hiệu chỉnh phức tạp.
- Độ tin cậy cao, ít bảo trì: Hệ thống đo đơn giản, chắc chắn.
- Hoạt động ổn định trong điều kiện khắc nghiệt: Chịu được nhiệt độ -50…+150 °C, áp suất lên đến 64 bar, độ nhớt cao.
- Phù hợp ngành thực phẩm – dược phẩm: Bề mặt nhám siêu thấp, dễ vệ sinh, chất liệu thép không gỉ 316L.
