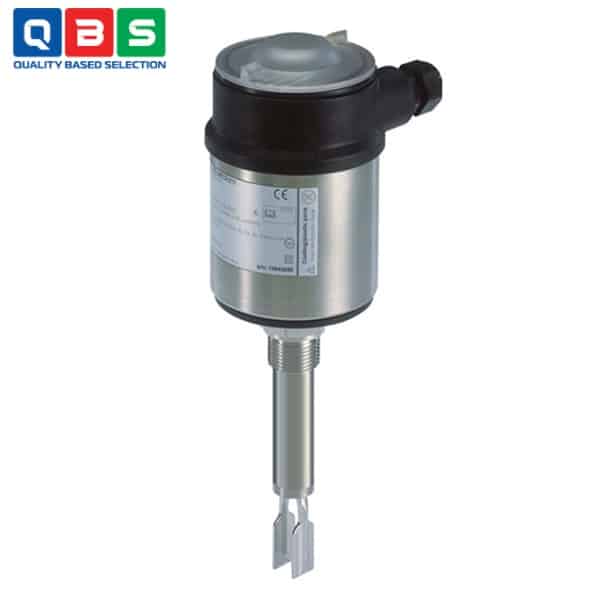

Cảm biến mức chất lỏng Type 8112
| Tên sản phẩm | Cảm biến mức chất lỏng |
| Model | 8112 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến mức chất lỏng Type 8112 |
Mô tả
Cảm biến mức chất lỏng Type 8112 sử dụng âm thoa làm phần tử cảm biến. Nó được thiết kế để sử dụng trong công nghiệp, trong các lĩnh vực công nghệ xử lý và có thể được sử dụng trong chất lỏng. Các ứng dụng điển hình là bảo vệ chống tràn hoặc chạy khô. Cảm biến loại 8112 có nhiều chiều dài cảm biến khác nhau. Độ sâu ngâm có thể được điều chỉnh nhờ khớp khóa. Nhờ hệ thống đo đơn giản và bền chắc, cảm biến loại 8112 hầu như không bị ảnh hưởng bởi các đặc tính hóa học và vật lý của chất lỏng. Nó hoạt động ngay cả trong điều kiện không thuận lợi như nhiễu loạn, bọt khí, tạo bọt (không thích hợp để đo độ dày của bọt), bám dính, rung động mạnh từ bên ngoài hoặc vật liệu đổ đầy khác nhau.
Ứng dụng của Cảm biến mức chất lỏng Type 8112
-
- Báo mức đầy: Ngăn chặn tràn bồn chứa, bể chứa hoặc ống dẫn chất lỏng (chế độ A).
- Báo mức cạn / bảo vệ chạy khô: Bảo vệ bơm, máy móc khỏi hoạt động khi không có chất lỏng (chế độ B).
- Phát hiện mức chất lỏng trong bồn chứa, bể, silo hoặc đường ống: Phù hợp cho việc lắp đặt ở độ sâu khác nhau nhờ extension tube và lock fitting.
- Lĩnh vực thực phẩm, đồ uống và dược phẩm: Đặc biệt lý tưởng nhờ bề mặt nhám < 0.8 µm, dễ vệ sinh, phù hợp CIP/SIP.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Nguyên lý cảm biến | Tuning fork (âm thoa rung) piezo, tần số ~1200 Hz |
| Chiều dài probe | 200 – 1000 mm (bao gồm extension tube Ø 21,3 mm); tùy chọn đến 6000 mm |
| Kết nối process | Thread G/NPT ¾” hoặc 1″; Clamp 2″ (tùy chọn thêm Clamp 1″, DIN, SMS, Flange) |
| Nhiệt độ process | -50 … +150 °C (tùy derating) |
| Áp suất process | -1 … +64 bar |
| Độ nhớt | 0,1 … 10.000 mPa·s |
| Mật độ chất lỏng | 0,5 … 2,5 g/cm³ (có 2 mức sensitivity qua DIP switch) |
| Độ chính xác | ±1 mm; Hysteresis ~2 mm (vertical); Repeatability 0,1 mm |
| Chất liệu wetted parts | Thép không gỉ 316L (1.4435/1.4404) |
| Bề mặt nhám | Ra < 0,8 µm (hygienic, lý tưởng cho food/pharma); Ra < 3,2 µm (thread) |
| Môi trường | IP66/IP67; Ambient -40…+70 °C; ATEX tùy chọn (Ex ia IIC T6) |
| Trọng lượng | ~850 g + ~920 g/m (extension tube) |
| Độ trễ switching | ~500 ms |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến mức chất lỏng Type 8112
Nguyên lý hoạt động của Cảm biến mức chất lỏng Type 8112
Cảm biến sử dụng âm thoa (tuning fork) được kích thích điện áp piezo để dao động tự do ở tần số cộng hưởng khoảng 1200 Hz.
-
- Khi âm thoa chưa ngập trong chất lỏng → dao động tự do bình thường → tần số cao → đầu ra ở trạng thái mở (hoặc theo chế độ cài đặt).
- Khi âm thoa ngập trong chất lỏng → lực cản của chất lỏng làm giảm tần số dao động → bộ dao động tích hợp (oscillator) phát hiện sự thay đổi này → chuyển đổi thành lệnh đóng/mở relay hoặc thay đổi tín hiệu NAMUR (tăng/giảm dòng).
Ưu điểm nổi bật
-
- Độ tin cậy cao & ít bảo trì: Thiết kế đơn giản, chắc chắn, gần như không bị ảnh hưởng bởi bọt khí, bám dính, rung động mạnh.
- Lắp đặt cực kỳ dễ dàng: Không cần điều chỉnh/calibration, chỉ cần lắp vào vị trí mong muốn (plug & play).
- Hoạt động ổn định trong điều kiện khắc nghiệt: Chịu được turbulence, bọt, bám dính, dao động bên ngoài, nhiệt độ -50…+150 °C, áp suất đến 64 bar.
- Lý tưởng cho ngành thực phẩm, đồ uống, dược phẩm: Bề mặt nhám Ra < 0.8 µm (phiên bản hygienic), dễ vệ sinh, phù hợp CIP/SIP.
