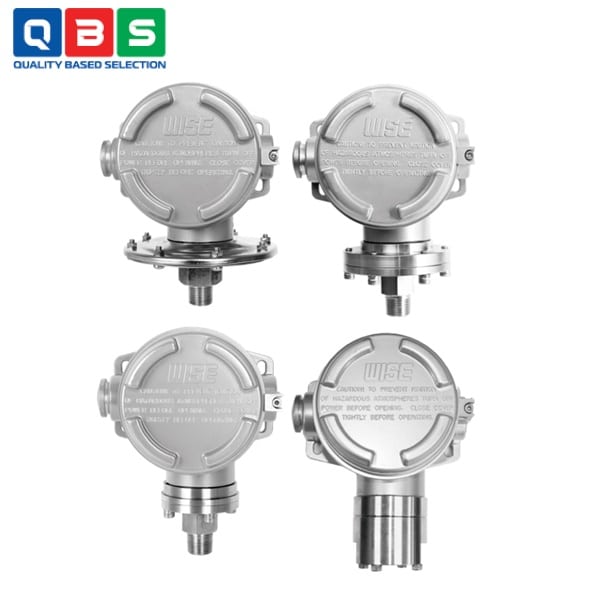

Công tắc áp suất Wise P953
| Tên sản phẩm | Công tắc áp suất Wise |
| Model | P953 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Công tắc áp suất Wise P953 |
Mô tả
Công tắc áp suất Wise P953 có thể được sử dụng trong nhiều dây chuyền công nghiệp khác nhau. Công tắc vi mạch bên trong được vận hành bởi áp suất của nhiều loại chất lỏng khác nhau, chẳng hạn như áp suất khí quyển và áp suất nước. Bộ phận cảm biến áp suất là một cụm cân bằng lực và được điều khiển bằng piston.
Ứng dụng của Công tắc áp suất Wise P953
-
- Nhà máy dầu khí & hóa chất: Giám sát áp suất đường ống gas, dầu, LPG.
- Hệ thống khí nén và khí công nghiệp: Theo dõi áp suất khí nén, khí oxy, nitrogen, hydrogen.
- Hệ thống phòng cháy chữa cháy (PCCC): Điều khiển áp suất bơm chữa cháy.
- Nhà máy điện – Boiler – Turbine: Giám sát áp suất hơi, áp suất dầu bôi trơn.
- Hệ thống xử lý nước & nước thải: Điều khiển bơm nước sạch, bơm nước thải.
Thông số kỹ thuật cơ bản
| Hạng mục | Thông số |
| Kiểu sản phẩm | Công tắc áp suất chống cháy nổ – Explosion Proof Pressure Switch |
| Dải áp suất điều chỉnh | 0.3 kPa đến 15 MPa (tùy mã dải đo) |
| Lặp lại (Repeatability) | ±1% dải điều chỉnh |
| Dead band | Cố định (5% với 1 SPDT, 10% với 2 SPDT) |
| Tiếp điểm | 1 SPDT hoặc 2 SPDT (micro switch) |
| Cấp bảo vệ | IP67 (EN60529 / IEC529) |
| Vật liệu vỏ | Nhôm ALDC 12.1, phủ bạc xám |
| Vật liệu phần tử cảm biến | 316L SS, Viton, Monel, Hastelloy-C |
| Môi chất sử dụng | Khí, gas, dầu |
| Chứng nhận chống nổ | KCS Ex d IIC T6; ATEX II 2G Ex d IIC T6 Gb; IECEx Ex d IIC T6 Gb |
| Kết nối điện (Conduit) | ¾” NPT(F) |
| Kết nối áp suất | ¼”, ⅜”, ½” – PT, NPT, PF |
| Nhiệt độ môi trường | -40 ~ 65 °C |
| Nhiệt độ môi chất | Max 100 °C |
| Công suất tiếp điểm | AC 125/250 V – 15A; DC 125 V – 0.4A; DC 125 V (inductive) – 0.03A |

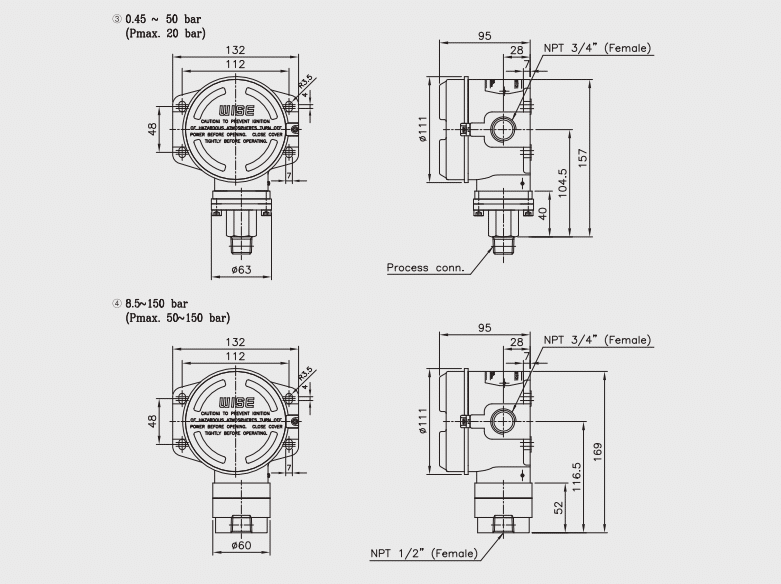

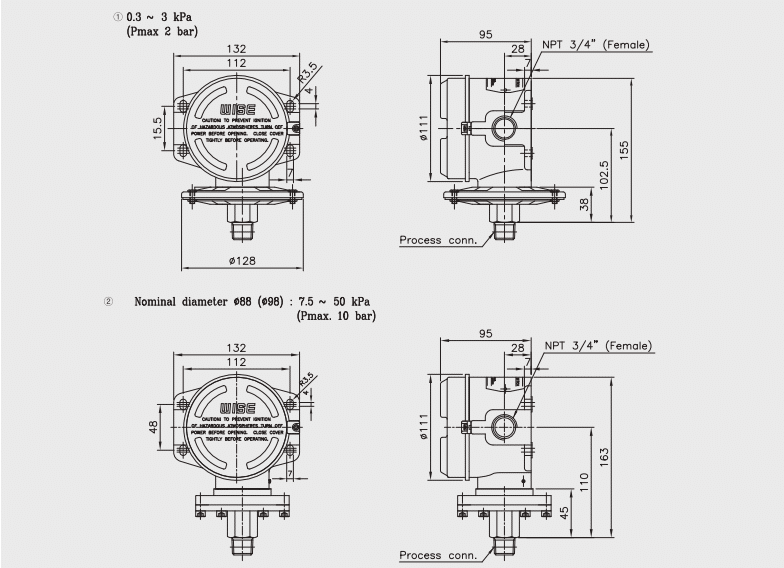

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Công tắc áp suất Wise P953
Nguyên lý hoạt động của Công tắc áp suất Wise P953
-
- Áp suất từ môi trường (khí hoặc chất lỏng) đi vào bộ phận cảm biến (diaphragm hoặc piston).
- Lực áp suất tác động làm biến dạng màng hoặc đẩy piston trong cụm cảm biến áp suất.
- Chuyển động này được truyền đến cơ cấu cân bằng lực (force-balanced mechanism), đảm bảo phản ứng chính xác và ổn định.
- Khi áp suất đạt đến giá trị cài đặt (setpoint), cơ cấu truyền động sẽ tác động vào micro switch bên trong vỏ chống nổ.
- Micro switch chuyển trạng thái:
- Đóng hoặc mở tiếp điểm SPDT (hoặc 2 SPDT nếu là model 2 công tắc).
- Tín hiệu này được đưa đi điều khiển bơm, van, báo động hoặc hệ thống bảo vệ.
- Khi áp suất giảm xuống dưới điểm hồi (dead band), tiếp điểm sẽ trả về trạng thái ban đầu, hoàn thành một chu kỳ đóng/ngắt.
Tính năng đặc biệt
-
- Chống cháy nổ chuẩn Ex d IIC T6 (ATEX / IECEx / KCS): Dùng cho môi trường khí dễ cháy.
- Vỏ nhôm đúc siêu bền, IP67: Chống bụi, chống nước, dùng được ngoài trời.
- Độ lặp lại cao ±1%: Chuyển mạch chính xác và ổn định.
- Micro switch công suất lớn: Phù hợp cả tải nhỏ và tải lớn.
