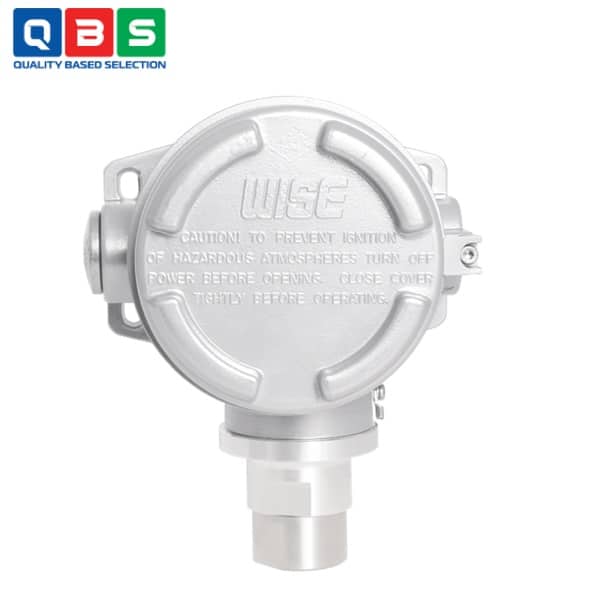

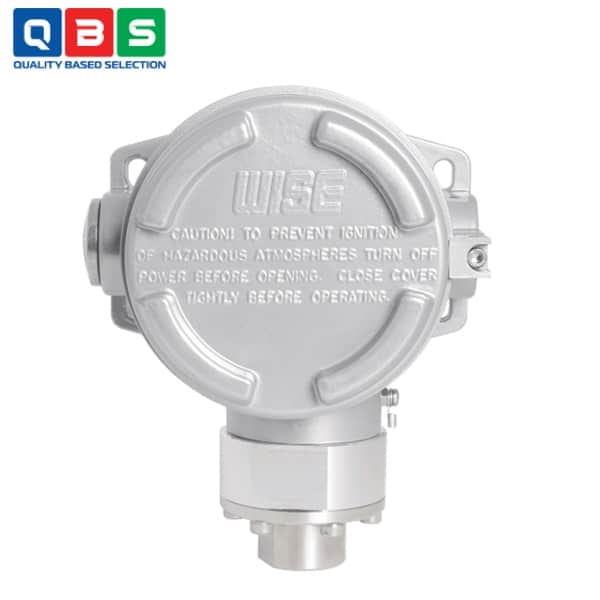

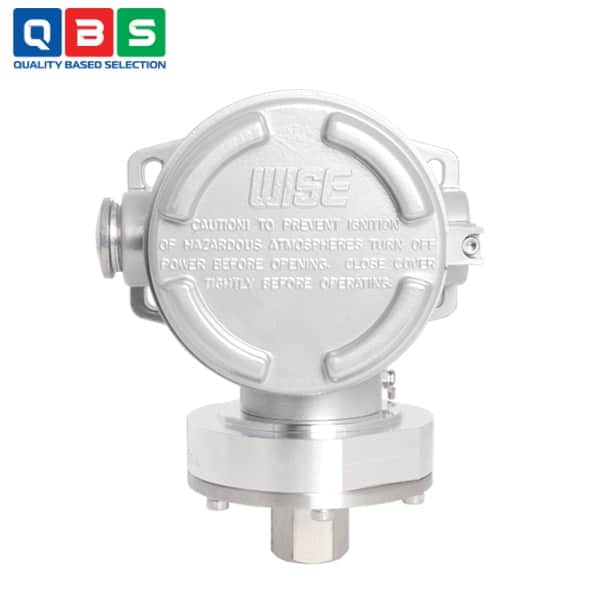

Công tắc áp suất Wise P954

Tên sản phẩm	Công tắc áp suất Wise
Model	P954
Thương hiệu	WISE
Xuất xứ	Hàn Quốc
Phân phối	Công Ty TNHH Kỹ Thuật QBS
Xem catalog sản phẩm	Catalog Công tắc áp suất Wise P954

Gọi 0939487487 Tải catalog

Mô tả

Công tắc áp suất Wise P954 có thể được sử dụng trong nhiều dây chuyền công nghiệp khác nhau. Công tắc vi mạch bên trong được vận hành bởi áp suất của nhiều loại chất lỏng khác nhau, chẳng hạn như áp suất khí quyển và áp suất nước. Bộ phận cảm biến áp suất là một cụm cân bằng lực và được điều khiển bằng piston.

Ứng dụng của Công tắc áp suất Wise P954

- Ngành dầu khí: Giám sát áp suất khí, dầu thô, khí tự nhiên trong đường ống dẫn, giàn khoan, nhà máy xử lý khí.
- Ngành hóa dầu & lọc dầu: Kiểm soát áp suất trong các quá trình xử lý hydrocarbon, đường ống hóa chất dễ cháy nổ.
- Hệ thống đường ống quy trình công nghiệp: Phát hiện áp suất của nhiều loại chất lỏng và khí trong các nhà máy sản xuất, hệ thống đường ống.
- Giám sát áp suất khí quyển và áp suất nước: Sử dụng trong hệ thống cấp nước công nghiệp, bơm nước, hoặc đo áp suất khí quyển trong quy trình.
- Bảo vệ an toàn quá áp/thiếu áp: Kích hoạt báo động, ngắt mạch điện, dừng máy bơm hoặc van khi áp suất vượt ngưỡng đặt.

Thông số kỹ thuật cơ bản

Thông số	Giá trị / Chi tiết
Loại	Công tắc áp suất chống nổ, kiểu màng (diaphragm), force balanced + piston actuated
Chất lỏng áp dụng	Gas và oil (khí & dầu)
Khoảng điều chỉnh	-0.9 ~ 275 bar (vacuum, compound, positive)
Repeatability	±1.0% hoặc ±0.5% của khoảng điều chỉnh
Deadband	Cố định: ~5% (1 SPDT) / ~10% (2 SPDT) của khoảng điều chỉnh
Nhiệt độ môi trường	-25 ~ +65°C (Viton) / -40 ~ +65°C (Silicone)
Nhiệt độ chất lỏng	Tối đa 100°C
Cấp bảo vệ	IP67
Tiếp điểm	Micro switch SPDT: 1 hoặc 2 (chỉ single setpoint)
Định mức tiếp điểm	AC 125/250V, 15A (resistive); DC 125V 0.5A resistive / 0.03A inductive
Vật liệu kết nối / element	316SS / 316L SS, Monel, Hastelloy-C
Kết nối process	1/4″, 3/8″, 1/2″ (NPT/PT/PF, union type trừ 1/2″ NPT(F))
Kết nối conduit	1/2″, 3/4″, 1″ NPT(F) hoặc M20x1.5(F)
Chứng nhận chống nổ	ATEX Ex db IIC T6 Gb, IECEx, KCS (tương đương)
Vật liệu vỏ	Nhôm hợp kim ALDC 12.1, sơn xám bạc

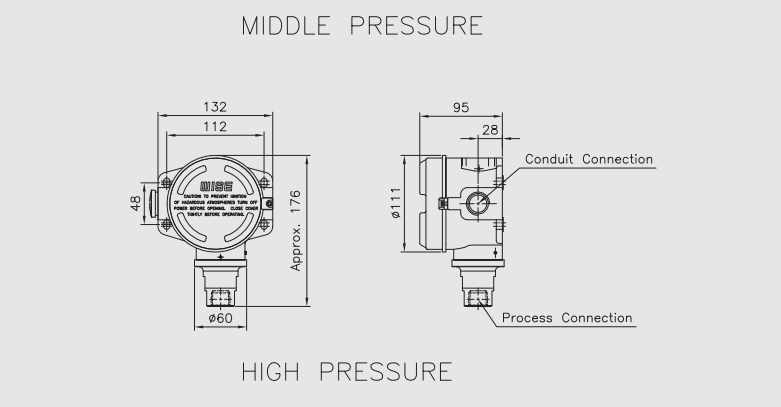

Kích thước của đồng hồ

Tham khảo Catalog chi tiết ở đây: Catalog Công tắc áp suất Wise P954

Nguyên lý hoạt động của Công tắc áp suất Wise P954

1. Áp suất từ chất lỏng/khí (process fluid như gas, oil, nước…) tác động lên màng (diaphragm) → tạo lực đẩy.
2. Lực này truyền đến piston (cơ cấu cân bằng lực) → piston di chuyển chống lại lò xo điều chỉnh (range spring) đã được cài đặt trước (tương ứng setpoint).
3. Khi áp suất tăng → lực từ piston vượt lực lò xo → piston đẩy cơ cấu cơ học (thường qua thanh truyền) → kích hoạt micro switch SPDT (snap-action) bên trong.
4. Micro switch đóng/mở tiếp điểm điện (ON/OFF) → gửi tín hiệu điều khiển (báo động, ngắt bơm, van…).
5. Khi áp suất giảm → lực lò xo thắng → piston trở về → micro switch reset về trạng thái ban đầu.
6. Deadband cố định (khoảng 5–10% range): tạo độ trễ để tránh dao động liên tục.
7. Force balanced + piston giúp độ chính xác cao, chịu áp suất cao, ít bị ảnh hưởng bởi rung động, phù hợp môi trường nguy hiểm (Explosion Proof – Ex db IIC T6).

Tính năng đặc biệt

- Chống nổ cao cấp: Ex db IIC T6 Gb: An toàn Zone 1/2 khí nổ Group IIC.
- Cơ cấu force balanced + piston: Chính xác, chịu rung, áp suất cao.
- Micro switch gold alloy crossbar: Độ tin cậy cao, tải nhỏ ổn định.
- 1 hoặc 2 SPDT (single setpoint): Điều khiển/báo động kép.
