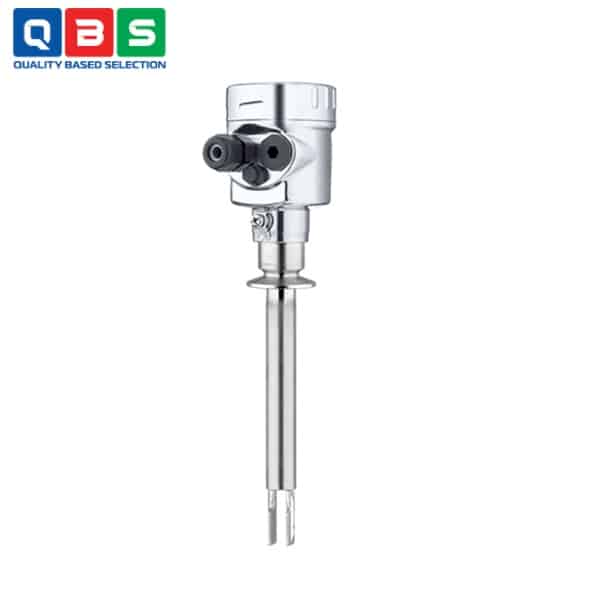

Công tắc báo mức rung VEGASWING 63
| Tên sản phẩm | Công tắc báo mức rung |
| Model | VEGASWING 63 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Công tắc báo mức rung VEGASWING 63 |
Mô tả
Công tắc báo mức rung VEGASWING 63 được sử dụng như một công tắc mức đa năng cho mọi loại chất lỏng. Không phụ thuộc vào vị trí lắp đặt, thiết bị này phát hiện mức chất lỏng một cách đáng tin cậy với độ chính xác đến từng milimét. Thiết bị có thể được sử dụng trong các thùng chứa như một thiết bị phát hiện đầy hoặc rỗng, như một thiết bị bảo vệ chống tràn, bảo vệ chống chạy khô hoặc bảo vệ bơm đã được phê duyệt. Vị trí của điểm chuyển mạch được xác định thông qua phần mở rộng ống. VEGASWING 63 mang lại độ tin cậy và an toàn cao trong phạm vi ứng dụng rộng.
Ứng dụng của Công tắc báo mức rung VEGASWING 63
- Phát hiện mức đầy (full detector): Báo động khi chất lỏng đạt mức đầy trong bồn chứa.
- Phát hiện mức trống/rỗng (empty detector): Báo động khi chất lỏng xuống dưới mức tối thiểu.
- Bảo vệ chống tràn: Được chứng nhận theo WHG (Đức) và các tiêu chuẩn khác để ngăn ngừa tràn bồn, đảm bảo an toàn.
- Bảo vệ chạy khô (dry run protection): Bảo vệ bơm khỏi hỏng hóc do chạy không có chất lỏng.
- Bảo vệ bơm (pump protection): Tự động dừng/tắt bơm khi mức chất lỏng không đủ hoặc quá đầy, tránh hư hỏng cơ học.
- Ứng dụng trong môi trường nguy hiểm: Phù hợp khu vực có nguy cơ nổ (ATEX, FM, CSA, IEC, SIL2 tùy chọn).
- Ứng dụng chung trong công nghiệp: Dùng cho mọi loại chất lỏng có mật độ 0.5 – 2.5 g/cm³, trong các ngành hóa chất, thực phẩm, dược phẩm, xử lý nước, dầu khí…
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Áp suất quá trình | -1 … +64 bar (-100 … +6400 kPa) |
| Nhiệt độ quá trình | -50 … +250 °C |
| Độ nhớt (dynamic) | 0.1 … 10.000 mPa.s |
| Mật độ chất lỏng | 0.7 … 2.5 g/cm³ (có thể điều chỉnh xuống 0.5 … 2.5 g/cm³) |
| Nhiệt độ môi trường | -40 … +70 °C |
| Độ trễ (Hysteresis) | Khoảng 2 mm (lắp đặt dọc) |
| Kết nối quá trình | Ren G¾, ¾ NPT trở lên; Mặt bích DN25, 1″ trở lên; Kết nối vệ sinh (hygienic) |
| Điện áp hoạt động | 20 … 253 V AC (50/60 Hz); 20 … 72 V DC |
| Công suất tiêu thụ | 1 … 8 VA (AC); ≈ 1.5 W (DC) |
| Điện áp chuyển mạch | Max. 253 V AC/DC |
| Dòng điện chuyển mạch | Max. 3 A AC; 1 A DC |
| Công suất phá | Min. 50 mW; Max. 750 VA AC; 40 W DC |
| Vật liệu tiếp xúc chất lỏng | Thép không gỉ 316L; Gioăng Klingersil C-4400 |
| Vỏ thiết bị | Nhựa, thép không gỉ hoặc Nhôm (IP67) |
| Chứng nhận an toàn | ATEX, FM, CSA, IEC, WHG (chống tràn), SIL2 (tùy chọn), chứng nhận tàu biển |
Tham khảo Catalog chi tiết ở đây: Catalog Công tắc báo mức rung VEGASWING 63
Nguyên lý hoạt động của Công tắc báo mức rung VEGASWING 63
Hoạt động dựa trên nguyên lý rung động của càng rung (tuning fork):
-
- Bộ phận chính là càng rung (tuning fork) được kích thích rung ở tần số cộng hưởng cố định bởi bộ truyền động piezo (vibration drive).
- Khi càng rung không tiếp xúc chất lỏng (ở trong không khí), nó rung tự do với tần số cộng hưởng ban đầu.
- Khi càng rung bị ngập trong chất lỏng, chất lỏng cản trở chuyển động → tần số rung giảm xuống.
- Bộ điện tử tích hợp phát hiện sự thay đổi tần số này, xử lý và chuyển thành lệnh chuyển mạch (switching command) → kích hoạt relay hoặc tín hiệu đầu ra.
- Nguyên lý này không phụ thuộc vào vị trí lắp đặt, áp suất, nhiệt độ, bọt khí, độ nhớt hay thành phần chất lỏng, nên đảm bảo độ chính xác cao (milimet) và độ tin cậy lớn.
Ưu điểm nổi bật
- Chức năng chính xác và đáng tin cậy nhờ điểm chuyển mạch độc lập với sản phẩm.
- Chi phí bảo trì thấp.
- Tiết kiệm tối đa thời gian và chi phí nhờ thiết lập đơn giản, không cần thiết bị trung gian.
