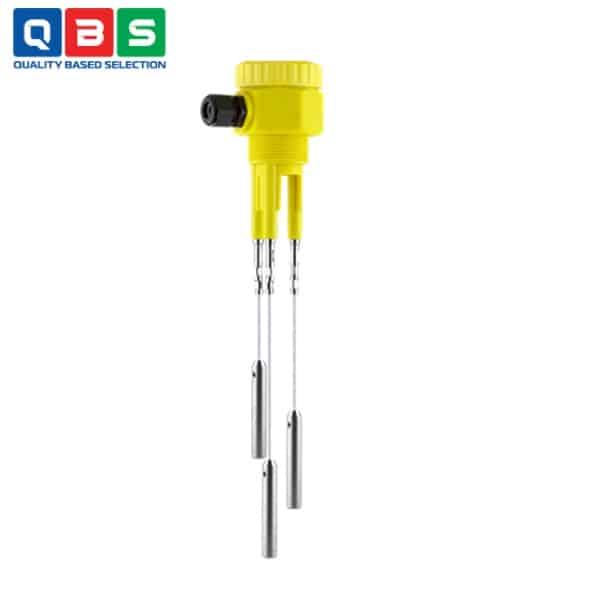

Công tắc mức đa năng EL 6
| Tên sản phẩm | Công tắc mức đa năng |
| Model | EL 6 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Công tắc mức đa năng EL 6 |
Mô tả
Công tắc mức đa năng EL 6 là một cảm biến mức (level switch) kiểu dẫn điện đa que, dùng để phát hiện mức chất lỏng dẫn điện. Nó hoạt động kết hợp với bộ điều khiển VEGATOR 131 hoặc VEGATOR 132 để tạo tín hiệu chuyển mạch (switching command). Thiết bị đặc biệt phù hợp cho các ứng dụng bảo vệ và điều khiển trong bồn chứa chất lỏng dẫn điện.
Ứng dụng của Công tắc mức đa năng EL 6
- Bảo vệ tràn đầy: Phát hiện khi mức chất lỏng đạt đến điểm cao nhất để ngừng bơm hoặc báo động, tránh tràn bồn.
- Bảo vệ chạy khô: Phát hiện khi mức chất lỏng xuống thấp nhất để tắt bơm, tránh hỏng bơm do chạy không tải.
- Điều khiển bơm tiết kiệm chi phí: Sử dụng một đầu dò đa cáp (2–5 cáp) để điều khiển bơm bật/tắt ở nhiều mức khác nhau, thay vì dùng nhiều cảm biến riêng lẻ.
- Phát hiện mức đa điểm: Với 2–5 cáp có độ dài khác nhau, có thể giám sát đồng thời nhiều mức, phù hợp cho bồn chứa lớn hoặc cần nhiều điểm chuyển mạch.
- Ứng dụng chung trong chất lỏng dẫn điện: Dùng cho nước, nước thải, hóa chất dẫn điện, thực phẩm lỏng dẫn điện….
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Độ dài đầu dò (Probe length) | Lên đến 50 m (164 ft) |
| Độ dẫn điện môi chất tối thiểu | ≥ 7,5 µS/cm |
| Ren kết nối | Thread G1½ |
| Áp suất quá trình | -1 … +6 bar (-100 … +600 kPa) |
| Nhiệt độ quá trình | -20 … +100 °C (-4 … +212 °F) |
| Nhiệt độ môi trường/lưu trữ | -40 … +80 °C (-40 … +176 °F) |
| Nguồn cấp điện | Qua bộ điều khiển kết nối (VEGATOR 131/132) |
| Vật liệu tiếp xúc môi chất | PP (phần ướt), cáp và quả nặng: thép không gỉ |
| Vật liệu vỏ (Housing) | Nhựa PP, cấp bảo vệ IP66/IP67 |
| Số điện cực (cáp) | 2 đến 5 cáp (có thể cắt ngắn, thay thế) |
| Nguyên lý hoạt động | Đo mức dẫn điện (conductive) |
Tham khảo Catalog chi tiết ở đây: Catalog Công tắc mức đa năng EL 6
Nguyên lý hoạt động của Công tắc mức đa năng EL 6
Hoạt động theo nguyên lý đo mức dẫn điện (conductive principle), dành riêng cho chất lỏng có độ dẫn điện tối thiểu 7,5 µS/cm.
-
- Đầu dò EL 6 gồm 2–5 cáp (điện cực) có độ dài khác nhau, treo trong bồn chứa.
- Bộ điều khiển VEGATOR cung cấp điện áp xoay chiều thấp áp qua các điện cực.
- Khi mức chất lỏng chưa chạm điện cực → mạch hở → không có dòng điện → bộ điều khiển xuất tín hiệu “khô” (dry).
- Khi chất lỏng dâng lên và ngập điện cực → chất lỏng dẫn điện đóng mạch giữa các điện cực → dòng điện nhỏ chảy qua → bộ điều khiển phát hiện và xuất tín hiệu “ướt” (wet) hoặc chuyển mạch.
- Điểm chuyển mạch (switching point) được xác định bởi vị trí lắp đặt hoặc độ dài của từng cáp riêng lẻ.
Ưu điểm nổi bật
- Giảm thiểu việc lưu trữ hàng tồn kho nhờ các đầu dò cáp có thể thay thế.
- Tính linh hoạt cao nhờ đầu dò cáp có thể rút ngắn.
- Điều khiển bơm tiết kiệm thông qua nhiều đầu dò cáp.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
