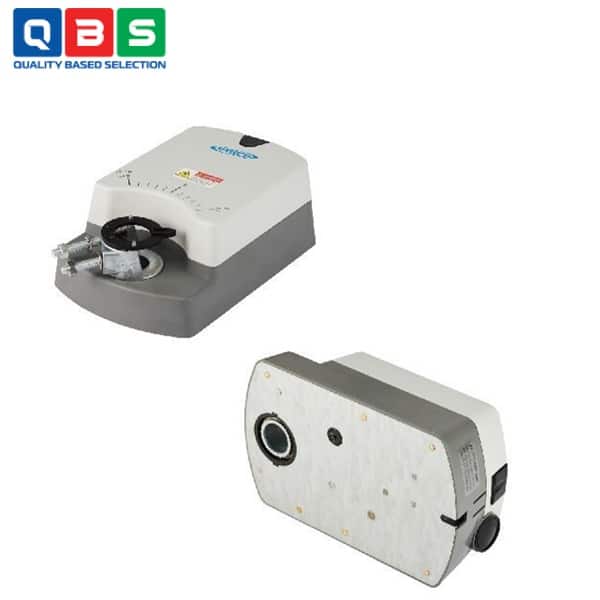

Đầu điện giảm chấn ACT016-24
| Tên sản phẩm | Đầu điện giảm chấn |
| Model | ACT016-24 |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện giảm chấn ACT016-24 |
Mô tả
Đầu điện giảm chấn ACT016-24 là motor điều khiển damper kiểu tỷ lệ (không phải on/off), giúp điều chỉnh lưu lượng gió chính xác, tiết kiệm năng lượng và duy trì điều kiện không khí ổn định trong HVAC.
Ứng dụng của Đầu điện giảm chấn ACT016-24
-
- Điều khiển van gió trong hệ thống thông gió: Sử dụng để vận hành van gió với diện tích lên đến 3m².
- Ứng dụng trong hệ thống HVAC: Điều khiển chính xác van gió để điều chỉnh lưu lượng không khí, nhiệt độ và độ ẩm.
- Hệ thống điều khiển tỷ lệ: Tích hợp tín hiệu điều khiển 0-10VDC, 2-10VDC hoặc 4-20mA để điều chỉnh vị trí van gió một cách liên tục.
- Cấu hình master-slave cho hệ thống lớn: Sử dụng phiên bản master kết nối với nhiều slave (ACT016-24) để điều khiển đồng bộ nhiều van gió.
- An toàn và giám sát trong môi trường công nghiệp: Với các tính năng như ngắt mạch quá dòng, giám sát tốc độ và lọc nhiễu.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị (Standard 20Nm) |
| Nguồn điện | 24VDC ±10% hoặc 24VAC ±20%, 50/60Hz |
| Công suất tiêu thụ | Idle: 1.4VA Rated: 4.5VA Max: 6.0VA |
| Loại điều khiển | Proportional (modulating) |
| Mô-men xoắn chạy | 20Nm |
| Mô-men giữ | 20Nm |
| Thời gian chạy | 80~150 giây |
| Tín hiệu đầu vào | 010VDC, 210VDC, 4~20mA |
| Phản hồi (Feedback) | Phiên bản “F”: 0~10VDC |
| Độ chính xác điều khiển | ±4% |
| Hướng quay | CW/CCW (có nút chuyển đổi) |
| Nhiệt độ hoạt động | -15°C ~ 50°C |
| Kích thước (WxLxH) | 120 × 190 × 67 mm |
| Trọng lượng | 1.4 kg |
| Kết nối | Terminal block (AWG18~26), Cable entry PF1/2″ (CTG16) x1 |
| Damper tối đa | Lên đến 3m² (tùy hiệu suất damper) |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện giảm chấn ACT016-24
Nguyên lý hoạt động của Đầu điện giảm chấn ACT016-24
-
- Nhận tín hiệu điều khiển analog từ hệ thống (BMS, PLC…): 010VDC, 210VDC hoặc 4~20mA.
- Bộ xử lý bên trong chuyển đổi tín hiệu này thành vị trí chính xác (0-100% mở damper), tỷ lệ tuyến tính với mức tín hiệu (ví dụ: 0V/4mA → đóng kín, 10V/20mA → mở hoàn toàn).
- Động cơ điện + hộp số tạo mô-men xoắn (20Nm hoặc 30Nm) để quay trục damper theo hướng CW/CCW (chuyển đổi bằng nút jumper).
- Vị trí được duy trì liên tục (holding torque) mà không cần năng lượng liên tục, chỉ tiêu thụ khi thay đổi vị trí.
- Phản hồi (feedback): Phiên bản “F” xuất tín hiệu 0~10VDC phản ánh vị trí thực tế để giám sát.
- An toàn tích hợp: Ngắt quá dòng, giám sát tốc độ, lọc nhiễu, và mạch giới hạn mô-men để đóng kín hoàn toàn damper.
Ưu điểm nổi bật
-
- Hỗ trợ hệ thống lớn: Master-slave, kết nối song song đến 10 cái.
- Mô-men xoắn mạnh: 20Nm (hoặc 30Nm high torque) cho damper đến 3m².
- An toàn cao: Ngắt quá dòng, giám sát tốc độ, lọc nhiễu, mạch giới hạn torque đóng kín hoàn toàn.
- Tiết kiệm năng lượng: Chỉ tiêu thụ khi thay đổi vị trí; holding torque không cần điện liên tục.
