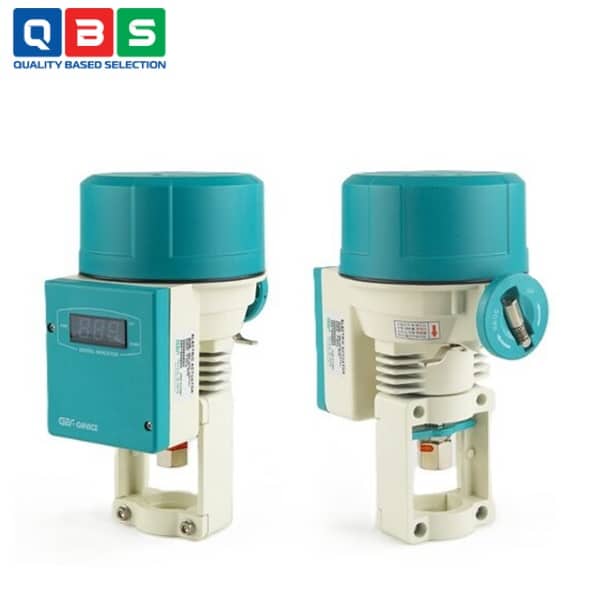

Đầu điện tuyến tính GEA-10PD
| Tên sản phẩm | Đầu điện tuyến tính |
| Model | GEA-10PD |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện tuyến tính GEA-10PD |
Mô tả
Đầu điện tuyến tính GEA-10PD là bộ truyền động van tuyến tính điện tử kỹ thuật số, được thiết kế để điều khiển van globe trong các hệ thống kiểm soát lưu lượng, với khả năng tương thích cao với các hệ thống tự động hóa như DDC, PLC. Ứng dụng chính tập trung vào các hệ thống sưởi ấm, làm mát, thông gió và lưu trữ nhiệt, giúp tối ưu hóa hiệu suất và bảo trì thấp.
Ứng dụng của Đầu điện tuyến tính GEA-10PD
-
- Hệ thống sưởi ấm và làm mát: Sử dụng để kiểm soát lưu lượng trong các hệ thống điều chỉnh nhiệt độ.
- Hệ thống HVAC: Áp dụng trong thông gió, điều hòa không khí và kiểm soát môi trường.
- Hệ thống sưởi ấm quận: Điều khiển van trong mạng lưới sưởi ấm tập trung.
- Hệ thống lưu trữ nhiệt băng: Sử dụng trong lưu trữ năng lượng lạnh để cân bằng tải.
- Bộ điều khiển nhiệt độ: Tích hợp để điều chỉnh chính xác nhiệt độ theo tín hiệu đầu vào.
- Hệ thống DDC: Hỗ trợ điều khiển kỹ thuật số tự động trong tòa nhà hoặc công nghiệp.
- Hệ thống PLC: Tích hợp với PLC để tự động hóa quy trình công nghiệp.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị (GEA-10PD / GEA-10PD(S)) |
| Hành trình (Stroke) | 20 mm |
| Lực danh định (Nominal Force) | 1000 N (1.0 kN) |
| Thời gian hành trình (Operating Time) | 50 giây (tốc độ 0.4 mm/s) / 28 giây (phiên bản S) |
| Nguồn điện (Power) | 24 VAC ±10% (220 VAC tùy chọn) |
| Tần số (Frequency) | 60 Hz (50 Hz tùy chọn) |
| Tín hiệu đầu vào (Input Signal) | 0~10 VDC / 2~10 VDC / 4~20 mA (chuẩn) |
| Tín hiệu đầu ra (Control Output) | Tương ứng input (0~10V / 2~10V / 4~20mA, tùy chọn khi đặt hàng) |
| Hiển thị | Digital (FND/LED) 0~100% |
| Nhiệt độ hoạt động | -15°C ~ +60°C |
| Bảo vệ | IP54 |
| Vật liệu vỏ | Glass Filled Nylon |
| Trọng lượng (Net) | Khoảng 2.4 kg |
| Tiêu thụ công suất | Khoảng 16 VA |
| Bảo vệ quá tải | Có Torque Switch |
| Chức năng nổi bật | Auto Setting, Torque switch, Manual de-clutching |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện tuyến tính GEA-10PD
Nguyên lý hoạt động của Đầu điện tuyến tính GEA-10PD
-
- Nhận tín hiệu điều khiển analog (0-10VDC, 2-10VDC hoặc 4-20mA) từ bộ điều khiển (DDC/PLC).
- Bộ điều khiển nội bộ so sánh tín hiệu đầu vào với vị trí hiện tại (feedback), sau đó điều khiển motor quay CW hoặc CCW để di chuyển trục tuyến tính (stroke 20mm) lên/xuống.
- Motor kết hợp hệ thống giảm tốc (reducing-gear) và power-transfer device để tạo lực đẩy/tuyến tính (1000N) và tốc độ chậm (0.4mm/s, thời gian hành trình ~50 giây).
- Auto Setting tự động nhận diện vị trí 0-100% khi khởi động (nhấn nút Auto Setting), cho phép điều chỉnh stroke linh hoạt.
- Torque switch bảo vệ khi quá tải (ngắt motor để tránh hỏng van/actuator).
- Hiển thị vị trí mở van 0-100% bằng màn hình digital (FND/LED).
- Có feedback output (tương ứng input) để gửi vị trí thực về hệ thống giám sát.
- Van mở khi shaft xuống (downward), đóng khi shaft lên (upward), hỗ trợ NC/NO mà không cần thiết bị đặc biệt.
Ưu điểm nổi bật
-
- Hiển thị kỹ thuật số rõ ràng: Màn hình LED/FND hiển thị vị trí mở van 0-100% trực tiếp trên thân actuator.
- Auto Setting tiện lợi: Tự động nhận diện và cài đặt hành trình 0-100% chỉ bằng một nút bấm.
- Điều khiển tỷ lệ chính xác: Nhận tín hiệu analog (0-10V / 2-10V / 4-20mA), có feedback output tương ứng.
- Bảo vệ an toàn cao: Torque switch tự ngắt khi quá tải, bảo vệ van và actuator.
