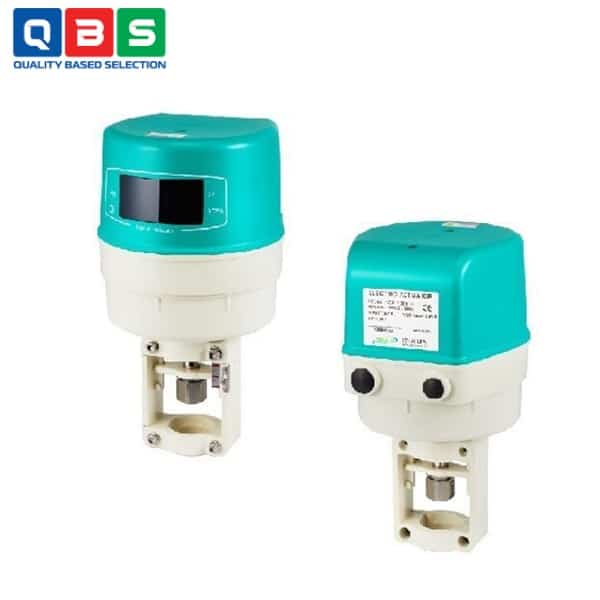

Đầu điện tuyến tính GEA-10SR
| Tên sản phẩm | Đầu điện tuyến tính |
| Model | GEA-10SR |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điện tuyến tính GEA-10SR |
Mô tả
Đầu điện tuyến tính GEA-10SR là bộ truyền động tuyến tính điện lò xo hồi vị được thiết kế chủ yếu cho các hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí), với chức năng an toàn khẩn cấp (fail-safe) khi mất điện, giúp van tự động đóng lại để tránh rủi ro. Nó được áp dụng để kiểm soát lưu lượng chất lỏng hoặc khí trong các hệ thống yêu cầu độ tin cậy cao, như hệ thống hơi nước, điều hòa và tạo ẩm. Thiết bị phù hợp với van cầu 2 chiều và 3 chiều kích thước từ 15A đến 50A, đặc biệt là các sản phẩm van của GINICE.
Ứng dụng của Đầu điện tuyến tính GEA-10SR
-
- Kiểm soát van trong hệ thống HVAC: Dùng để điều khiển van cầu 2 chiều và 3 chiều trong hệ thống HVAC.
- Ứng dụng trong hệ thống hơi nước: Phù hợp để điều khiển van trong môi trường hơi nước, với khả năng chịu lực và tốc độ biến đổi.
- Ứng dụng trong hệ thống tạo ẩm: Áp dụng để kiểm soát độ ẩm trong các hệ thống HVAC hoặc công nghiệp, duy trì lưu lượng ổn định.
- Chức năng fail-safe khẩn cấp: Van tự động đóng khi mất nguồn điện, phù hợp cho các ứng dụng yêu cầu an toàn cao.
- Tương thích với van cụ thể: Dùng cho van GVS, GXS, GVF, GXF của GINICE, với áp suất 10K, 16K, 20K cho van 2 chiều và 10K cho van 3 chiều.
- Kích thước van áp dụng: Chỉ dành cho van có kích thước từ 15A đến 50A, các hệ thống yêu cầu hành trình 20mm và lực lò xo 1000N.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị (24VAC) | Giá trị (220VAC) |
| Nguồn điện | 24VAC ±10% | 220VAC ±10% |
| Tần số | 60Hz (50Hz) | 60Hz (50Hz) |
| Lực lò xo danh định | 1000N (1.0 kN) | 1000N (1.0 kN) |
| Hành trình danh định | 20 mm | 20 mm |
| Thời gian hoạt động | 75 giây (0.27 mm/s) | 75 giây (0.27 mm/s) |
| Thời gian hồi vị lò xo | ≈ 3 giây | ≈ 3 giây |
| Công suất tiêu thụ | 54 VA | 40-61 VA (ước tính) |
| Dòng tải thường | 1.33 A | ≈ 0.13-0.36 A |
| Tín hiệu đầu vào | 0-10VDC / 2-10VDC / 4-20mA | 0-10VDC / 2-10VDC / 4-20mA |
| Tín hiệu đầu ra | Lặp lại input | Lặp lại input |
| Nhiệt độ hoạt động | -15 ~ 70°C | -15 ~ 70°C |
| Độ ẩm | 5 ~ 95% RH | 5 ~ 95% RH |
| Cấp bảo vệ | IP54 | IP54 |
| Trọng lượng | 7.0 kg | 7.0 kg |
| Lớp cách điện motor | E (IEC) | E (IEC) |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điện tuyến tính GEA-10SR
Nguyên lý hoạt động của Đầu điện tuyến tính GEA-10SR
-
- Có điện: Motor đồng bộ + hộp số nhận tín hiệu analog (0-10V / 4-20mA) → di chuyển stem tuyến tính (lên/xuống, hành trình 20mm) để điều chỉnh van → đồng thời nén lò xo tích trữ năng lượng (lực 1000N).
- Mất điện: Motor ngừng → lò xo giải phóng ngay lập tức (~3 giây) → đẩy stem về vị trí đóng van an toàn (fail-safe):
- Loại D: stem xuống → van đóng.
- Loại U: stem lên → van đóng.
Ưu điểm nổi bật
-
- Fail-safe khẩn cấp: Tự động đóng van bằng lò xo khi mất điện, đảm bảo an toàn hệ thống.
- Lực lò xo mạnh: 1000N, hành trình 20mm, phù hợp van HVAC/steam/humidification.
- Bảo trì thấp: Thiết kế chắc chắn, ít hỏng hóc, motor đồng bộ + torque switch chống quá tải.
- Tự động calibrate: Auto set 0-100% vị trí, dễ lắp đặt và điều chỉnh NC/NO.
