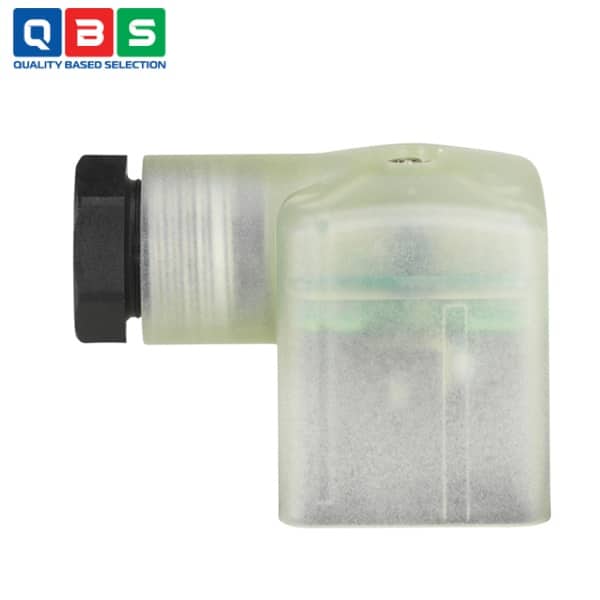

Đầu nối DIN EN 175301-803 dạng A Type 2518
| Tên sản phẩm | Đầu nối DIN EN 175301-803 dạng A |
| Model | 2518 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu nối DIN EN 175301-803 dạng A Type 2518 |
Mô tả
Đầu nối DIN EN 175301-803 dạng A Type 2518 là đầu cắm dùng để kết nối các linh kiện điện theo tiêu chuẩn DIN EN 175301-803 Dạng A. Loại 2518 cho phép kết nối đường dây dễ dàng cũng như tiếp xúc đáng tin cậy. Có nhiều loại mạch bảo vệ khác nhau, có hoặc không có đèn LED.
Ứng dụng của Đầu nối DIN EN 175301-803 dạng A Type 2518
-
- Kết nối điện cho van điện từ plunger 2/2 chiều trực động: Dùng để cấp nguồn và điều khiển van plunger 2/2 chiều hoạt động trực tiếp.
- Kết nối điện cho van điện từ pivoted armature 2/2 hoặc 3/2 chiều trực động: Hỗ trợ kết nối nguồn cho van pivoted armature 2/2 hoặc 3/2 chiều.
- Kết nối điện cho van điện từ servo-assisted 2/2 chiều màng chắn: Dùng để kết nối và bảo vệ mạch điện cho van diaphragm 2/2 chiều có hỗ trợ servo.
- Ứng dụng chung trong hệ thống điều khiển chất lỏng/khí công nghiệp: Kết nối điện cho các thiết bị điện từ khác tuân thủ chuẩn DIN EN 175301-803, đặc biệt trong môi trường cần bảo vệ mạch.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị chính |
| Tiêu chuẩn | DIN EN 175301-803 Form A |
| Kết nối | 2-3 chân + PE, screw terminal (0.25–1.5 mm²) |
| Đường kính cáp | Ø 4.5–10 mm (field attachable) |
| Nhiệt độ hoạt động | -40°C…+125°C (field) / -25°C…+85°C (moulded) |
| Độ bảo vệ | IP65 / IP67 |
| Vật liệu thân/gioăng | Polyamide / NBR (EPDM/silicone tùy chọn) |
| Bảo vệ mạch | Tùy chọn: LED, varistor, rectifier, diode |
| Điện áp | Tùy biến thể (AC/DC, xem bảng đặt hàng) |
| Chứng nhận | UR/CSA (tùy phiên bản), DIN EN 45545 (chống cháy) |
| Số lần cắm/rút | Tối đa 50 lần |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu nối DIN EN 175301-803 dạng A Type 2518
Cách lắp đặt của Đầu nối DIN EN 175301-803 dạng A Type 2518
-
- Phiên bản moulded (có dây sẵn):
- Chỉ cần đẩy đầu nối vào socket trên van solenoid (chuẩn Form A).
- Siết chặt vít cố định trung tâm (thường M3).
- Đảm bảo gioăng (gasket) đúng vị trí để đạt IP65/IP67.
- Phiên bản field attachable (không dây):
- Tháo vỏ đầu nối (mở vít hoặc tháo nắp).
- Luồn dây cáp qua cable gland (M16×1.5, phù hợp Ø4.5-10mm).
- Lột vỏ dây, nối dây vào terminal vít (screw terminal): chân 1 & 2 cho nguồn, PE cho đất (nếu có).
- Siết chặt terminal (dây 0.25-1.5 mm²).
- Đóng vỏ, siết cable gland để cố định và chống nước.
- Đẩy đầu nối vào socket van, siết vít cố định.
- Phiên bản moulded (có dây sẵn):
Ưu điểm nổi bật
-
- Kết nối dễ dàng và an toàn: Thiết kế screw terminal đơn giản, tiếp xúc đáng tin cậy (điện trở chuyển tiếp ≤10 mΩ).
- Đa dạng bảo vệ mạch: Có nhiều biến thể với LED chỉ thị, varistor chống quá áp, rectifier (AC/DC), diode bảo vệ chống xung ngược.
- Linh hoạt lắp đặt: Có/không dây đúc sẵn, đầu ra cáp xoay 4×90°, hỗ trợ M12 connection.
- Độ bền cao: Nhiệt độ hoạt động rộng (-40°C đến +125°C tùy phiên bản), độ bảo vệ IP65/IP67.
