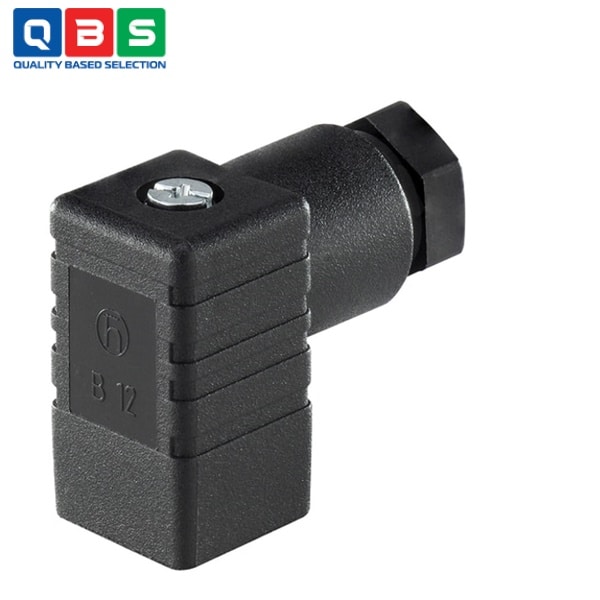

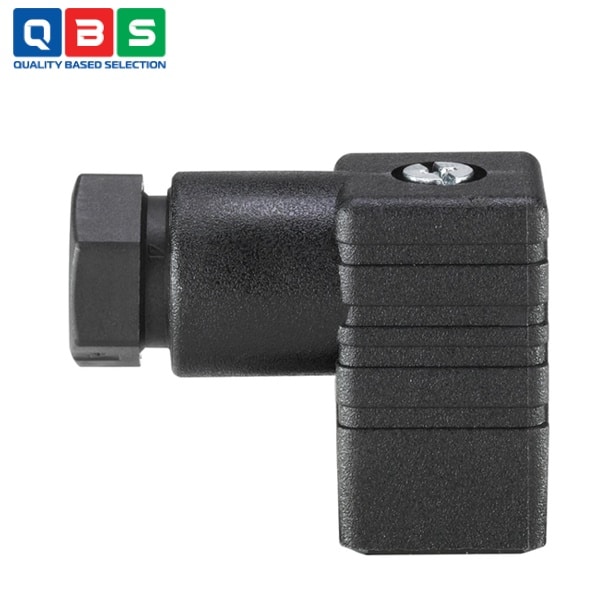

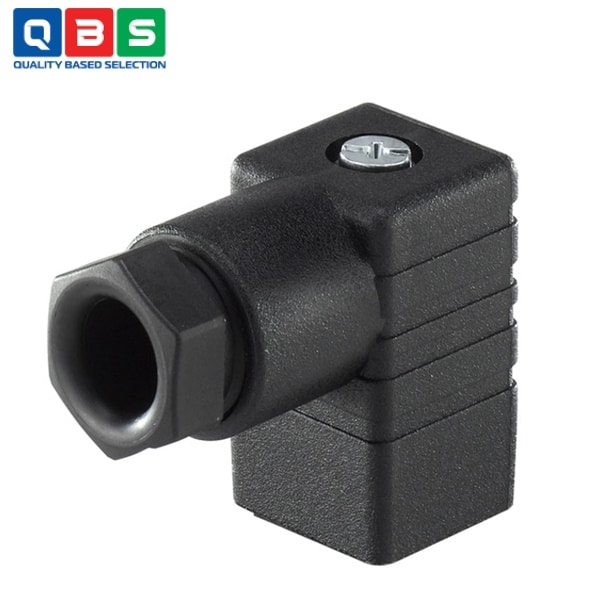

Đầu nối DIN EN 175301-803 dạng C Type 2516

Ứng dụng của Đầu nối DIN EN 175301-803 dạng C Type 2516

• • Kết nối với van điện từ: Dùng để cấp nguồn cho van plunger trực động 2/2-way (Type 7011) và 3/2-way (Type 7012) của Bürkert.
  • Hệ thống khí nén: Điều khiển van trong máy nén khí, hệ thống xử lý khí nén, robot công nghiệp, và tự động hóa nhà máy.
  • Hệ thống thủy lực: Kết nối van solenoid trong máy móc thủy lực, thiết bị nặng.
  • Cảm biến và công tắc: Áp dụng cho pressure transducers, proximity switches, level sensors, limit switches.

Thông số kỹ thuật cơ bản

Cách lắp đặt của Đầu nối DIN EN 175301-803 dạng C Type 2516

1. 1. Loại không có cáp (cần đấu dây):
      • Tháo vít trung tâm và mở housing (dùng tua vít pry nếu cần).
      • Luồn cáp qua gland (cable gland), siết chặt để cố định cáp (đường kính 4.5-6 mm).
      • Đấu dây vào terminal vít: Chân 1 & 2 (nguồn), chân PE (đất/protective earth). Theo sơ đồ wiring (có LED/varistor tùy biến thể).
      • Đặt gasket (seal) đúng vị trí để đảm bảo IP65.
      • Lắp lại housing và siết vít trung tâm (torque ~0.4-0.5 Nm).
      • Cắm plug vào socket van solenoid, siết vít cố định (torque 0.4-0.5 Nm, tránh quá chặt).
   2. Loại có cáp đúc sẵn (moulded cable): Chỉ cần cắm trực tiếp vào socket van, siết vít trung tâm (không cần seal thêm vì đã đúc sẵn).

Ưu điểm nổi bật

• • Bảo vệ cao IP65: Chống bụi hoàn toàn và nước phun mạnh, phù hợp môi trường công nghiệp khắc nghiệt.
  • Dễ lắp đặt: Thiết kế plug-in nhanh chóng, terminal vít đơn giản, có biến thể cáp đúc sẵn.
  • Đa dạng biến thể: Có LED hiển thị, varistor/chỉnh lưu bảo vệ, cáp moulded-on (3-10m).
  • Độ bền cao: Vật liệu polyamide/brass, chịu nhiệt -40°C đến +125°C, dòng max 6A.
