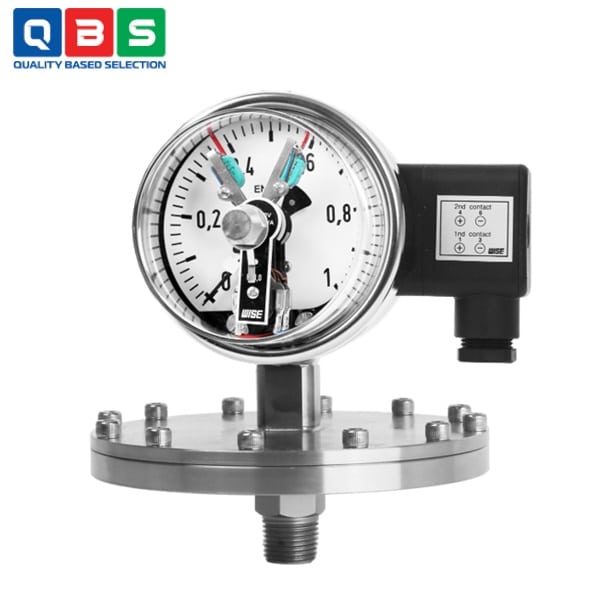

Đồng hồ áp suất màng Wise P501, P502
| Tên sản phẩm | Đồng hồ áp suất màng Wise |
| Model | P501, P502 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ áp suất màng Wise P501, P502 |
Mô tả
Đồng hồ áp suất màng Wise P501, P502 được thiết kế để đọc áp suất đo tại chỗ và được trang bị khối tiếp điểm cảm ứng cho phép sử dụng tất cả các tổ hợp tiếp điểm. Khối tiếp điểm được gắn trên mặt số. Cửa sổ hiển thị được trang bị núm vặn để điều chỉnh điểm đặt từ bên ngoài.
Ứng dụng của Đồng hồ áp suất màng Wise P501, P502
-
- Đo áp suất cục bộ: Hiển thị trực tiếp áp suất tại chỗ qua mặt đồng hồ.
- Báo động áp suất cao/thấp: Sử dụng tiếp điểm cảm ứng (inductive slot sensor) không tiếp xúc cơ học.
- Ngành công nghiệp hóa chất: Xử lý chất lỏng ăn mòn nhờ màng ngăn 316Ti SS hoặc Duratherm 600.
- Ngành dầu khí & dầu mỏ: Đặc biệt phù hợp cho process control circuits.
- Đo áp suất chất lỏng đặc biệt: Chất lỏng nhớt, dễ đông đặc, dễ kết tinh hoặc có thể gây tắc nghẽn.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Model | P501 (ren vít), P502 (mặt bích “I” type) |
| Kích thước mặt số | 100 mm hoặc 160 mm |
| Độ chính xác | ±1.0% full scale |
| Phạm vi đo | 0 ~ 1 kPa → 40 kPa (flange 150 mm) |
| 0 ~ 50 kPa → 2.5 MPa (flange 100 mm) | |
| Áp suất làm việc | Steady: 100% FS |
| Fluctuating: 90% FS | |
| Nhiệt độ môi trường | -20 ~ +65 °C |
| Nhiệt độ chất lỏng | Tối đa 100 °C |
| Độ bảo vệ | IP67 |
| Màng ngăn (Diaphragm) | ≤40 kPa: 316Ti SS |
| >40 kPa: Duratherm 600 | |
| Phần ướt (Wetted) | 304SS / 316SS / 316L SS |
| Vỏ & nắp | Stainless steel 304SS (bayonet type) |
| Tiếp điểm | Inductive (không tiếp xúc) – slot sensor Pepperl+Fuchs SJ2N/SJ3.5N |
| Chức năng báo động | Single/Double: High, Low, Two high/low, Failsafe high+low |
| Kết nối điện | M20 × 1.5 |

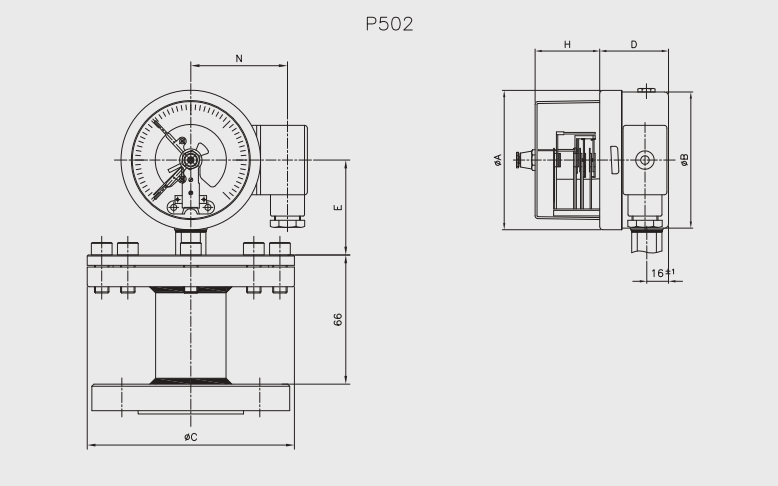

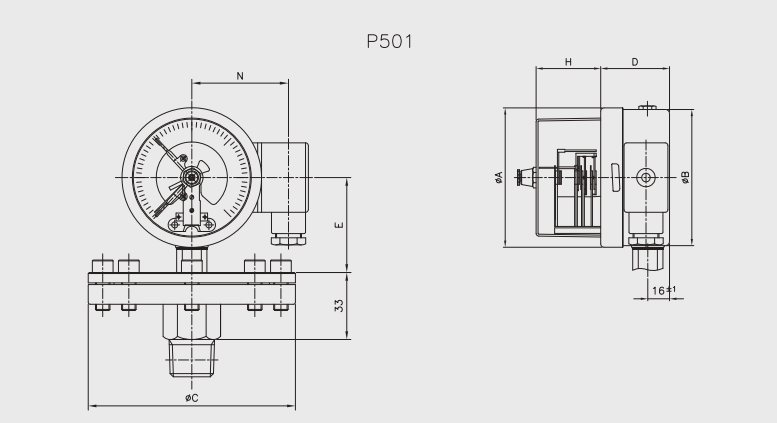

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ áp suất màng Wise P501, P502
Nguyên lý hoạt động của Đồng hồ áp suất màng Wise P501, P502
-
- Đo áp suất: Áp suất → màng ngăn biến dạng → truyền cơ học → kim chỉ quay trên mặt số (hiển thị cục bộ).
- Báo động inductive (không tiếp xúc):
- Kim chỉ gắn control vane (lưỡi kim loại).
- Khi vane vào khe slot sensor (Pepperl+Fuchs SJ2N/SJ3.5N) → thay đổi trường điện từ → cảm biến phát hiện → tạo tín hiệu.
- Xử lý: Tín hiệu qua safety barrier (KFA6-SR2-Ex) → khuếch đại + an toàn → kích relay (NO/NC, high/low/failsafe).
Tính năng đặc biệt
-
- Inductive contact: Tuổi thọ cao, không mài mòn, ít ảnh hưởng độ chính xác đồng hồ.
- An toàn chống nổ: Ex ia IIC T6 Ga (Zone 0), dùng safety barrier KFA6-SR2-Ex.
- Điều chỉnh setpoint ngoài: Núm vặn trên kính → dễ dàng set điểm báo động.
- Màng ngăn diaphragm: Đo chất nhớt/ăn mòn/kết tinh, vật liệu 316Ti hoặc Duratherm 600.
