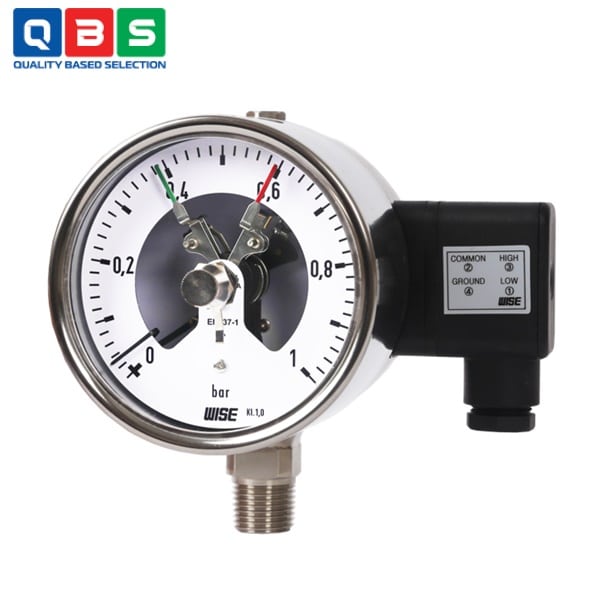

Đồng hồ áp suất tiếp điểm Wise P520
| Tên sản phẩm | Đồng hồ áp suất tiếp điểm Wise |
| Model | P520 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ áp suất tiếp điểm Wise P520 |
Mô tả
Đồng hồ áp suất tiếp điểm Wise P520 được thiết kế để đọc áp suất đo tại chỗ và được trang bị khối tiếp điểm cảm ứng cho phép sử dụng tất cả các tổ hợp tiếp điểm. Khối tiếp điểm được gắn trên mặt số. Cửa sổ hiển thị được trang bị núm vặn để điều chỉnh điểm đặt từ bên ngoài.
Ứng dụng của Đồng hồ áp suất tiếp điểm Wise P520
-
- Giám sát và báo động áp suất cao/thấp: Báo động khi áp suất vượt ngưỡng cao hoặc thấp trong hệ thống.
- Báo động kép: Đặt 2 mức báo động khác nhau (ví dụ: cảnh báo mức 1 và mức 2).
- Hệ thống báo động Low + High kết hợp: Báo cả áp suất thấp và cao trong cùng một thiết bị.
- Hệ thống Failsafe: Một tiếp điểm đóng (make), một tiếp điểm mở (break) khi đạt ngưỡng → đảm bảo an toàn cao hơn.
- Điều khiển tự động qua relay hoặc PLC: Kích hoạt van điện từ, bơm, máy nén, đèn báo, còi hú, ngắt mạch tự động khi áp suất đạt ngưỡng.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Đường kính danh nghĩa | 100 mm |
| Độ chính xác | ±1.0% full scale |
| Phạm vi đo | -0.1…0 đến 0…200 MPa (hoặc bar/kPa tương ứng) |
| Áp suất làm việc ổn định | 100% full scale |
| Bảo vệ quá tải | 130% full scale |
| Nhiệt độ môi trường | -40 ~ +65 °C |
| Nhiệt độ chất lỏng tối đa | 200 °C |
| Mức bảo vệ | IP67 (EN60529/IEC529) |
| Ảnh hưởng nhiệt độ | ±0.4% / 10 °C (so với 20 °C) |
| Vật liệu đầu nối áp suất | Stainless steel 316SS |
| Ống Bourdon | 316SS: C-type (<10 MPa), Helical (≥10 MPa) |
| Vỏ & nắp | Stainless steel 304SS, bayonet type |
| Mặt kính | Safety glass |
| Kết nối điện | M20 × 1.5 |
| Kết nối quá trình | 3/8″, 1/2″ PT/NPT/PF/BSP… |
| Tiếp điểm | Snap-action (nam châm), 1 hoặc 2 tiếp điểm |
| Nhiệt độ hoạt động tiếp điểm | -20 ~ +70 °C |

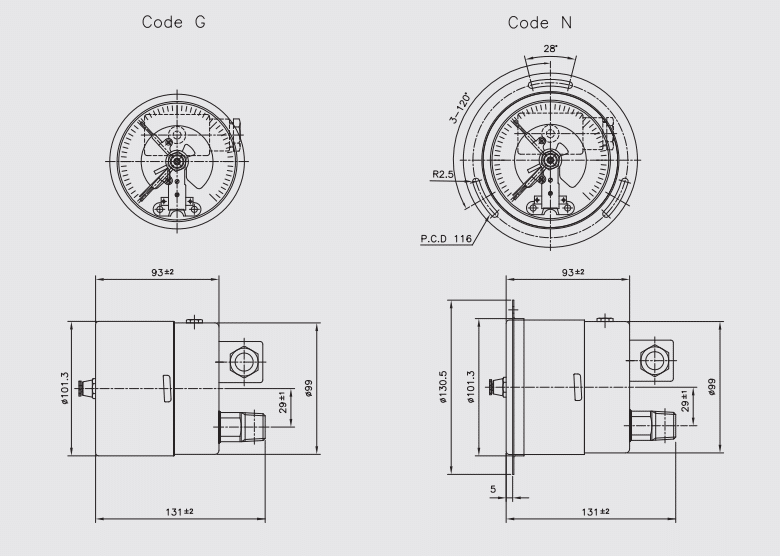

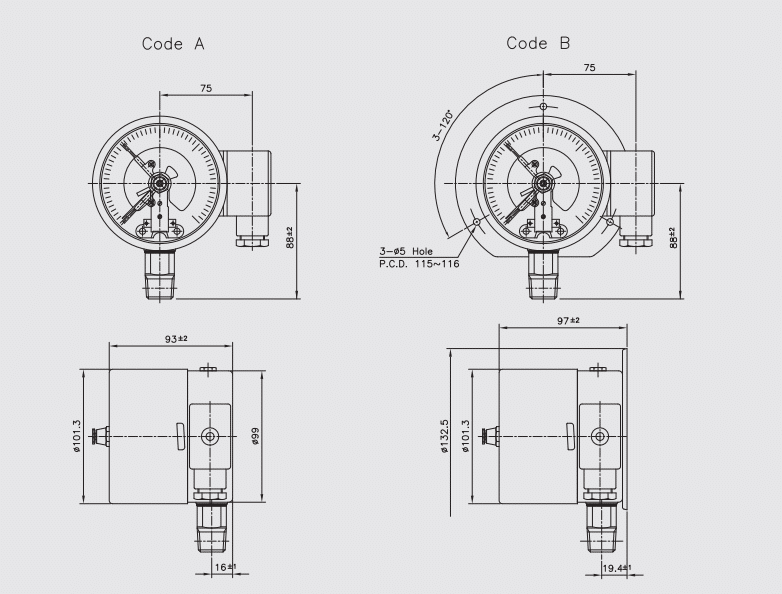

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ áp suất tiếp điểm Wise P520
Nguyên lý hoạt động của Đồng hồ áp suất tiếp điểm Wise P520
-
- Phần đo: Áp suất đẩy ống Bourdon (C-type hoặc helical) → ống uốn → cơ cấu bánh răng quay → kim chỉ di chuyển hiển thị áp suất hiện tại.
- Phần tiếp điểm: Khi kim chỉ chạm kim setpoint (đặt trước), nam châm vĩnh cửu trên setpoint hút đột ngột (snap) cánh tay tiếp điểm → tiếp điểm nhảy đóng/mở mạch điện nhanh chóng (NO/NC tùy loại).
- Lợi ích snap + nam châm: Chuyển mạch dứt khoát, giảm tia lửa hồ quang, chống rung/sốc tốt, tăng độ bền tiếp điểm.
Tính năng đặc biệt
-
- Snap-action inductive contact: Chuyển mạch dứt khoát, chống rung/sốc cực tốt, giảm tia lửa hồ quang.
- Điều chỉnh setpoint từ ngoài qua núm vặn trên mặt kính: Dễ dàng, không cần tháo thiết bị.
- IP67 chống nước/bụi hoàn toàn.
- Chịu nhiệt chất lỏng đến 200°C, môi trường -40 ~ +65°C.
