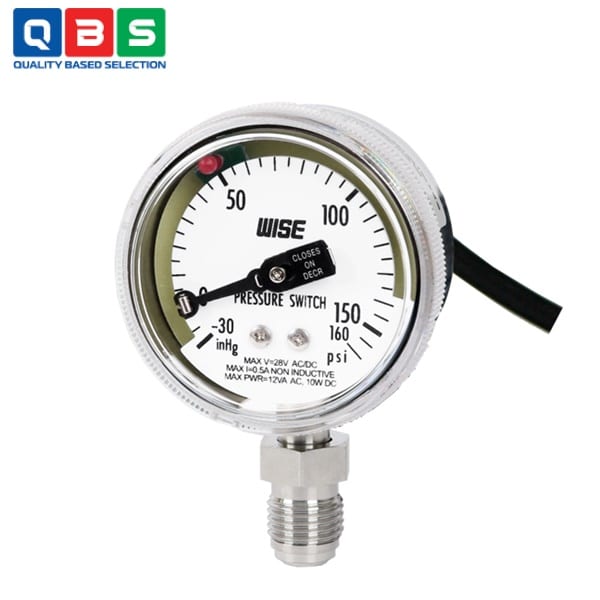

Đồng hồ áp suất Wise P840
| Tên sản phẩm | Đồng hồ áp suất Wise |
| Model | P840 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ áp suất Wise P840 |
Mô tả
Đồng hồ áp suất Wise P840 (loại 316L) được thiết kế đặc biệt cho hệ thống phân phối khí có độ tinh khiết cực cao (ultra-high purity gas distribution system). Thiết bị này chủ yếu được sử dụng trong các ngành công nghiệp đòi hỏi độ sạch và chính xác cao, nhằm giám sát và kiểm soát áp suất để đảm bảo an toàn và hiệu quả hoạt động.
Ứng dụng của Đồng hồ áp suất Wise P840
-
- Ngành bán dẫn: Sử dụng trong hệ thống khí tinh khiết để kiểm soát áp suất trong quá trình sản xuất chip và linh kiện điện tử.
- Ngành điện tử: Áp dụng trong các hệ thống phân phối khí để hỗ trợ sản xuất thiết bị điện tử yêu cầu môi trường sạch cao.
- Ngành y tế: Dùng trong hệ thống khí y tế tinh khiết, như cung cấp oxy hoặc khí khác trong bệnh viện và thiết bị y khoa.
- Ngành công nghệ sinh học: Hỗ trợ hệ thống khí trong nghiên cứu và sản xuất sinh học, nơi cần độ tinh khiết cao để tránh ô nhiễm.
- Ngành dược phẩm: Sử dụng trong quy trình sản xuất thuốc, đảm bảo khí phân phối đạt tiêu chuẩn tinh khiết để tránh ảnh hưởng đến chất lượng sản phẩm.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Đường kính danh nghĩa | 50 mm (2″) |
| Độ chính xác điểm chuyển mạch | ±2.0 % full scale |
| Phạm vi đo | 0 ~ 28 Mpa |
| Áp suất làm việc | Steady: 75% FS |
| Fluctuating: 67% FS | |
| Nhiệt độ làm việc | Ambient: -20 ~ 65 °C |
| Fluid: Max. 100 °C | |
| Hiệu ứng nhiệt độ | ±0.4 % FS / 10 °C (so với 20 °C) |
| Vật liệu kết nối áp suất | 316L SS electropolished, Ra ≤ 0.25 µm |
| Loại phần tử cảm biến | 316L SS Bourdon tube (C-type ≤6 MPa, Helical ≥6 MPa) |
| Vỏ | 304 SS electropolished, có pressure relief |
| Kết nối áp suất | ¼” NPT male |
| Swivel male/female face seal | |
| Kết nối điện | 26 AWG PVC, dài 6 feet (2 m) |
| Dòng điện tối đa | 0.5 A (non-inductive load) |
| Điện áp tối đa | 28 V AC/DC |
| Công suất tối đa | 10 W (DC) / 12 VA (AC) |

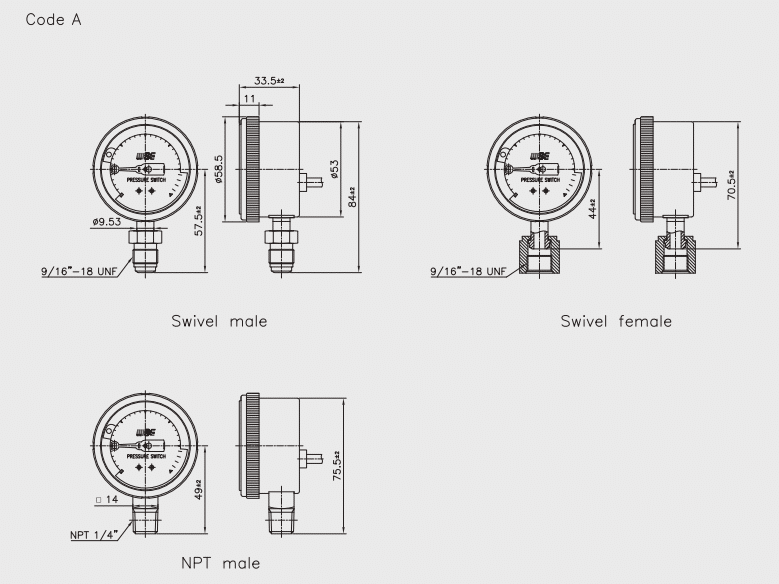

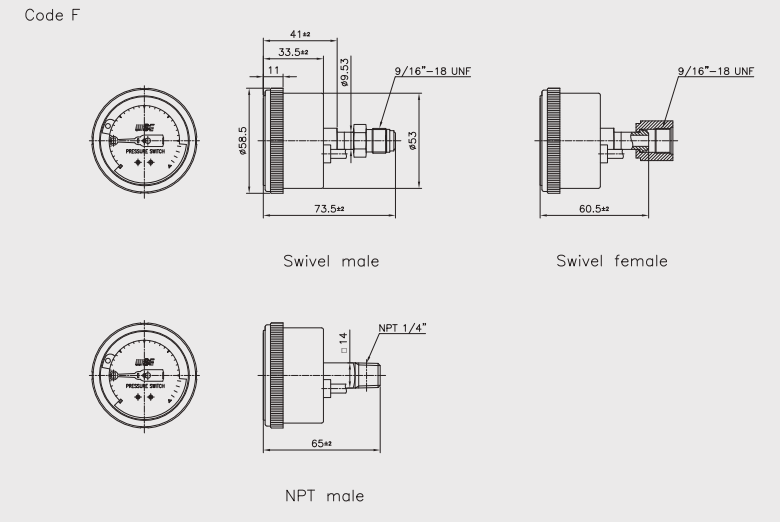

Kích thước của đồng hồ
Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ áp suất Wise P840
Nguyên lý hoạt động của Đồng hồ áp suất Wise P840
-
- Áp suất khí (từ hệ thống ultra-high purity) đi vào ống Bourdon làm từ 316L SS (C-type cho áp suất thấp ≤6 MPa, helical-type cho áp suất cao hơn).
- Áp suất làm ống Bourdon giãn nở và cố gắng thẳng ra (straighten), gây chuyển động cơ học tại đầu tự do.
- Chuyển động này truyền qua cơ cấu bánh răng (movement) → làm con trỏ di chuyển trên mặt số (đồng thời hiển thị áp suất như một đồng hồ đo).
- Khi áp suất đạt ngưỡng cài đặt (set point cho high/low alarm), cơ cấu cơ học kích hoạt micro switch (tiếp điểm điện) → đóng/mở mạch điện (ví dụ: báo động cao/thấp, bật/tắt thiết bị).
- Khi áp suất giảm về ngưỡng reset, switch tự động trở về trạng thái ban đầu.
Tính năng đặc biệt
-
- Ultra-high purity dành riêng cho khí tinh khiết cực cao (semiconductor, y tế, dược phẩm, sinh học).
- Vật liệu 316L SS electropolished, bề mặt finish Ra ≤ 0.25 µm → giảm thiểu nhiễm bẩn, tương thích khí sạch.
- Helium leak rate < 10⁻⁹ mbar·ℓ/sec → độ kín tuyệt đối.
- Kết hợp đo áp suất (gauge) + công tắc (switch) trong 1 thiết bị (P841: high alarm, P842: high+low, P843: low alarm).
