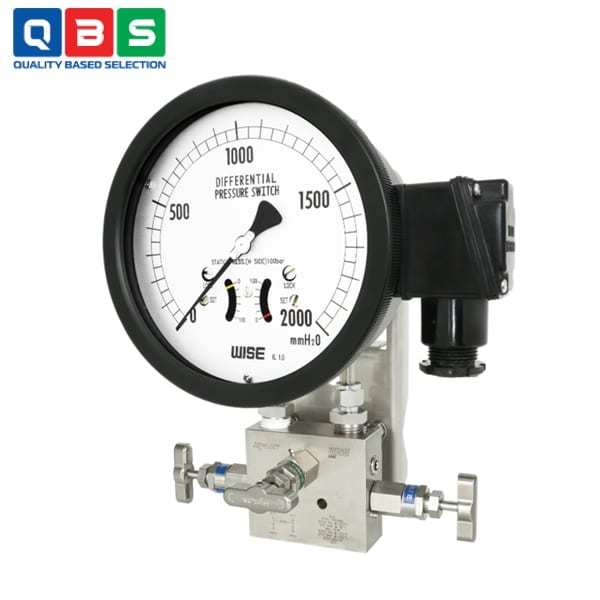

Đồng hồ chênh áp Wise P640
| Tên sản phẩm | Đồng hồ chênh áp Wise |
| Model | P640 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ chênh áp Wise P640 |
Mô tả
Đồng hồ chênh áp Wise P640 được thiết kế để đo áp suất chênh lệch từ 25 kPa đến 2,0 MPa ở áp suất tĩnh 10 MPa và có tiếp điểm điện. Một bộ gồm hai ống thổi bằng thép không gỉ được gắn trên cân lực cho phép đọc trực tiếp áp suất chênh lệch thực tế.
Ứng dụng của Đồng hồ chênh áp Wise P640
-
- Giám sát bộ lọc/strainer/separator: Đo áp suất chênh lệch qua bộ lọc để phát hiện tắc nghẽn, báo alarm khi cần thay/rửa lọc.
- Đo lưu lượng: Kết hợp với orifice plate, venturi hoặc nozzle để tính lưu lượng khí/hơi/chất lỏng trong đường ống.
- Đo mức chất lỏng trong bồn kín: Sử dụng chênh áp giữa đáy và đỉnh bồn (đặc biệt bồn áp lực).
- Giám sát máy bơm / compressor: Đo chênh áp hút-xả để phát hiện quá tải, khô chạy, hoặc hiệu suất giảm → báo alarm bảo vệ bơm.
- Hệ thống HVAC / lọc khí: Giám sát áp suất chênh lệch qua bộ lọc không khí hoặc trong ống dẫn khí để báo cần bảo dưỡng lọc.
- Công nghiệp dầu khí, hóa chất, dầu mỏ, khí đốt: Với vật liệu Monel/Hastelloy-C chịu môi trường ăn mòn, áp suất cao.
- Xử lý nước, nhà máy điện, nhà máy giấy, thực phẩm & dược phẩm: Giám sát quy trình lọc, trao đổi nhiệt, hoặc hệ thống làm sạch.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Model | P641 (dải thấp), P642 (dải cao) |
| Đường kính mặt đồng hồ | 150 mm |
| Độ chính xác | ±1.0% FS (tùy chọn) / ±1.5% FS (tiêu chuẩn) |
| Dải đo chênh áp | P641: 0 ~ 25 kPa đến 0 ~ 0.25 MPa |
| P642: 0 ~ 0.4 MPa đến 0 ~ 2.0 Mpa | |
| (có đơn vị kPa, bar, mbar, MPa) | |
| Áp suất tĩnh tối đa | Max. 10 MPa |
| Nhiệt độ làm việc | Môi trường: -20 ~ 65 °C |
| Chất lỏng: Max. 100 °C | |
| Độ bảo vệ | IP65 (EN60529/IEC529) |
| Ảnh hưởng nhiệt độ | ±0.5% FS mỗi 10 °C (so với 20 °C) |
| Vật liệu bellows & kết nối | 316L SS, Monel, Hastelloy-C |
| Tiếp điểm (Contact) | Micro switch, 1 hoặc 2 SPDT |
| Rating: AC 250V 3A / 125V 5A; DC 250V 0.2A / 30V 4A | |
| Kết nối process | 1/4″ NPT(F) tiêu chuẩn; 1/2″ NPT(F) với manifold valve |
| Kết nối điện | 3/4″ PF(F) |

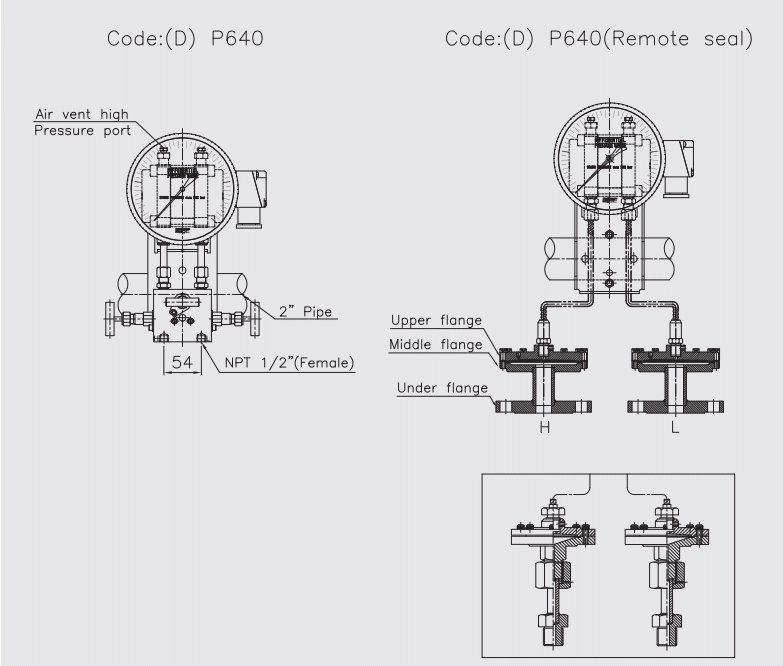

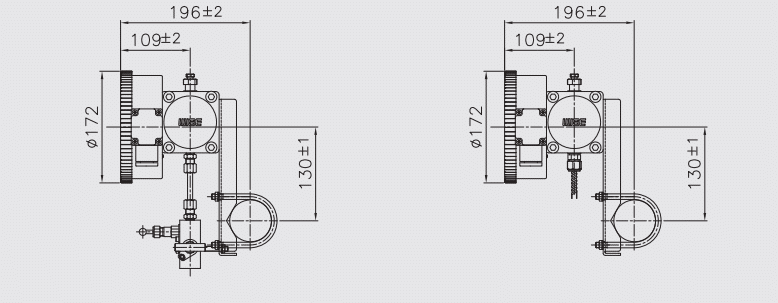

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ chênh áp Wise P640
Nguyên lý hoạt động của Đồng hồ chênh áp Wise P640
-
- Thiết bị sử dụng hai bellows thép không gỉ (hoặc Monel/Hastelloy-C) lắp đối xứng trên cơ cấu cân bằng lực (force balance).
- Áp suất cao (High side) nối vào một bellows → bellows này giãn ra (mở rộng).
- Áp suất thấp (Low side) nối vào bellows kia → bellows này co lại (thu hẹp).
- Sự chênh lệch áp suất (ΔP) tạo ra lực không cân bằng giữa hai bellows → lực này được truyền qua cơ cấu liên kết cơ học (linkage/motion balance) để:
- Di chuyển kim chỉ trên mặt đồng hồ Ø150 mm → hiển thị trực tiếp giá trị chênh áp (indicating).
- Kích hoạt micro switch (SPDT) khi đạt ngưỡng cài đặt → đóng/mở tiếp điểm điện để báo alarm cao/thấp (switch function).
- Thiết bị sử dụng hai bellows thép không gỉ (hoặc Monel/Hastelloy-C) lắp đối xứng trên cơ cấu cân bằng lực (force balance).
Tính năng đặc biệt
-
- Dual bellows force balance: Chịu áp suất tĩnh cao đến 10 MPa, phù hợp hệ thống áp suất cao.
- Hiển thị trực tiếp + switch tích hợp: Vừa đọc ΔP ngay tại chỗ, vừa báo alarm.
- Vật liệu chống ăn mòn cao: 316L SS, Monel, Hastelloy-C: Dùng cho môi trường ăn mòn mạnh.
- Dải đo rộng: 25 kPa ~ 2.0 MPa, accuracy ±1.0% hoặc ±1.5% FS.
