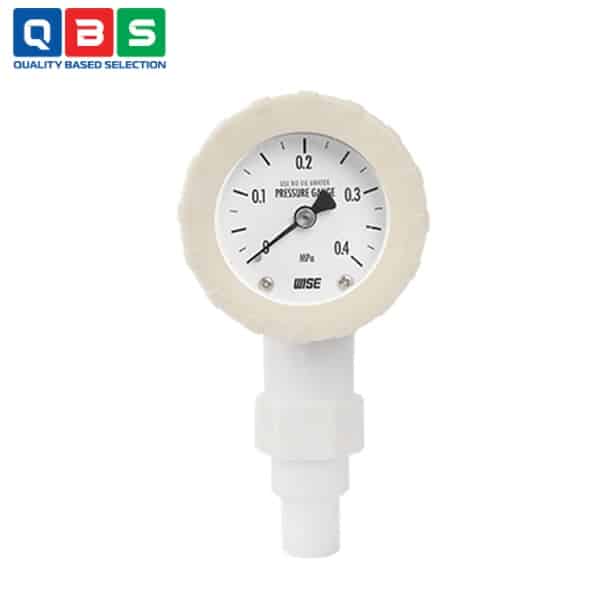

Đồng hồ đo áp suất chống ăn mòn Wise P870
| Tên sản phẩm | Đồng hồ đo áp suất chống ăn mòn Wise |
| Model | P870 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ đo áp suất chống ăn mòn Wise P870 |
Mô tả
Đồng hồ đo áp suất chống ăn mòn Wise P870 là đồng hồ đo áp suất có khả năng chống hóa chất vượt trội và không nhớt, sử dụng nhựa flo cho các bộ phận tiếp xúc với chất lỏng. Nó có thể được sử dụng với các chất lỏng có tính ăn mòn cao. Vật liệu vỏ là nhựa PP và có khả năng chống lại môi trường ăn mòn.
Ứng dụng của Đồng hồ đo áp suất chống ăn mòn Wise P870
-
- Đo áp suất chất lỏng ăn mòn cao: Dùng cho axit mạnh, bazơ mạnh (NaOH, KOH), dung môi hữu cơ, halogen và hợp chất ăn mòn khác.
- Môi trường ăn mòn: Vỏ PP resin chịu ăn mòn, phù hợp lắp đặt trong không gian có hóa chất bay hơi hoặc tiếp xúc môi trường ăn mòn.
- Ứng dụng chất lỏng không nhớt: Không dùng cho chất lỏng viscous dễ gây tắc hoặc bám vào bellows; tập trung vào chất lỏng sạch, dễ chảy.
- Ứng dụng cần độ sạch cao: Lắp ráp trong clean room Class 10,000, xử lý không dầu/không nước, kiểm tra rò rỉ N₂, đóng gói kín polyethylene.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Model | P870 series (Anti-corrosion pressure gauge) |
| Đường kính danh nghĩa | 50 mm |
| Độ chính xác | ±1.5% FS (chỉ cho range 0.6 & 1 MPa) |
| ±2.0% FS (các range còn lại) | |
| Phạm vi đo (Scale range) | 0 ~ 0.1 MPa đến 0 ~ 1 MPa (tương đương 0~1 bar đến 0~10 bar, 0~100 kPa đến 0~1000 kPa) |
| Vacuum: -0.1 ~ 0 MPa (-1 ~ 0 bar, -100 ~ 0 kPa) | |
| Áp suất làm việc ổn định | 75% full scale |
| Nhiệt độ môi trường | 10 ~ 30 °C |
| Nhiệt độ chất lỏng | Tối đa 150 °C |
| Môi trường sử dụng | Indoor (trong nhà) |
| Bộ phận tiếp xúc chất lỏng | Fluorine resin (PTFE / PFA) – bellows & pressure connection |
| Vỏ & nắp | PP resin (chống ăn mòn) |
| Mặt số (Dial) | White aluminium, black graduations |
| Cơ cấu chuyển động (Movement) | Brass (không dầu/không nước) |
| Kết nối process | 3/8″ PT / PF, Tube (1/4″, 3/8″, 1/2″, 6×4 mm, 8×6 mm), hoặc 1/2″ UNF (tùy chọn) |
| Hiệu ứng nhiệt độ | ≈ ±0.8% FS / mỗi 10 °C thay đổi so với 20 °C |

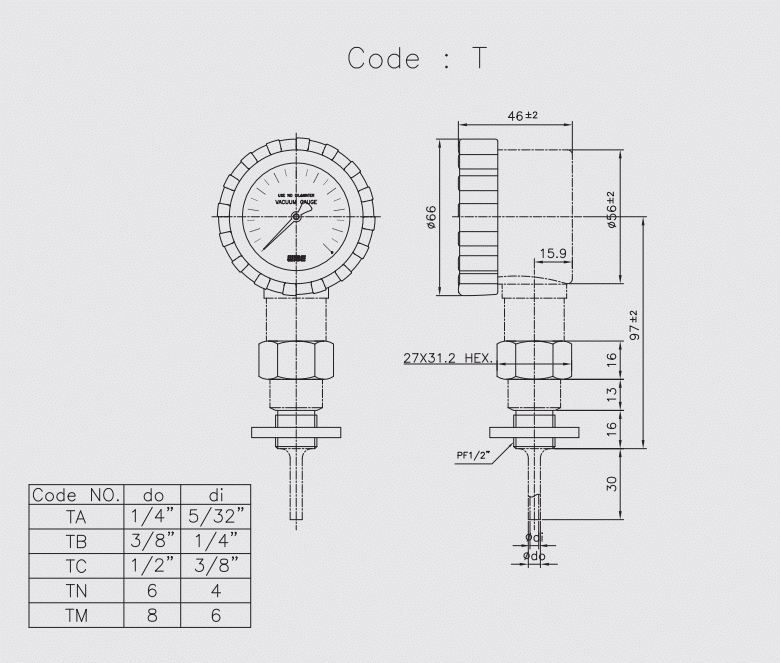

Kích thước của đồng hồ
Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ đo áp suất chống ăn mòn Wise P870
Nguyên lý hoạt động của Đồng hồ đo áp suất chống ăn mòn Wise P870
-
- Cấu tạo chính: Một đầu bellows cố định (kết nối với process connection PTFE/PFA), đầu kia di động (sealed). Bellows có dạng ống gấp nếp (accordion-like), cho phép giãn/nở linh hoạt.
- Nguyên lý: Áp suất chất lỏng ăn mòn (highly corrosive fluids) đi vào bên trong bellows qua kết nối. Sự chênh lệch áp suất (so với áp suất bên ngoài, thường là khí quyển) làm bellows giãn ra (khi áp suất tăng) hoặc co lại (khi áp suất giảm/vacuum).
- Truyền động: Chuyển động tuyến tính (di chuyển đầu di động) được truyền qua movement (cơ cấu bánh răng đồng) và liên kết cơ học đến pointer (kim chỉ). Kim quay trên mặt số để hiển thị giá trị áp suất.
- Đặc điểm nổi bật: Toàn bộ phần tiếp xúc chất lỏng (wetted parts: bellows + pressure connection) dùng PFA/PTFE → không bị ăn mòn, phù hợp chất lỏng ăn mòn cao, không nhớt. Vỏ PP resin chịu môi trường ăn mòn bên ngoài.
Tính năng đặc biệt
-
- Chống ăn mòn vượt trội: Toàn bộ wetted parts (bellows + pressure connection) dùng fluorine resin (PFA/PTFE).
- Vỏ PP resin: Chống môi trường ăn mòn bên ngoài.
- Dùng cho chất lỏng không nhớt (non-viscous): Không tắc nghẽn, phù hợp highly corrosive fluids sạch.
- Lắp ráp clean room Class 10,000: Không dầu/không nước, leak test N₂, đóng gói kín polyethylene.
