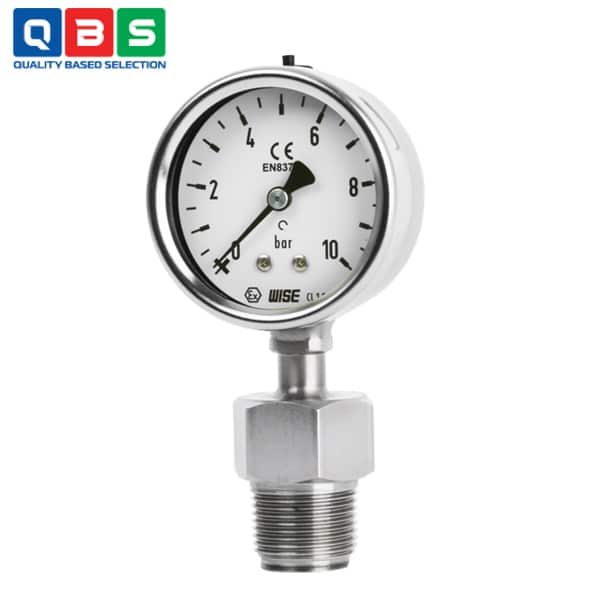

Đồng hồ đo áp suất kiểu màng phẳng Wise P757
| Tên sản phẩm | Đồng hồ đo áp suất kiểu màng phẳng Wise |
| Model | P757 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ đo áp suất kiểu màng phẳng Wise P757 |
Mô tả
Đồng hồ đo áp suất kiểu màng phẳng Wise P757 có màng chắn kín để kết hợp với đồng hồ đo áp suất. Dòng sản phẩm này thích hợp sử dụng trong các trường hợp có môi chất áp suất ăn mòn, nhiễm bẩn, nóng và nhớt, chẳng hạn như trong các quy trình hóa chất và thực phẩm.
Ứng dụng của Đồng hồ đo áp suất kiểu màng phẳng Wise P757
-
- Ngành hóa chất: Đo áp suất axit, kiềm, dung môi, chất lỏng ăn mòn hoặc có chất ô nhiễm, chống ăn mòn, tránh clogging.
- Ngành thực phẩm & đồ uống: Đo áp suất trong đường ống, bồn chứa chứa siro, tương, sữa, nước sốt, paste nhớt hoặc chất lỏng vệ sinh cao.
- Chất lỏng nhớt: Sơn, mực in, bùn, nhựa đường (asphalt), dầu thô, syrup, pastel; màng phẳng không có khoảng chết.
- Chất lỏng nóng: Nhiệt độ chất lỏng tối đa 100 °C, phù hợp đo áp suất trong quy trình nhiệt độ cao.
- Môi trường bị ô nhiễm / chứa cặn bẩn hoặc slurry: Chất lỏng có tạp chất rắn, bùn, chất lơ lửng → màng flush ngăn cặn bám, dễ vệ sinh.
- Ứng dụng vệ sinh / Sanitary & Pharmaceutical: Dược phẩm, sinh học, thực phẩm yêu cầu vệ sinh cao → tránh ô nhiễm, dễ khử trùng.
Thông số kỹ thuật cơ bản
| Hạng mục | Thông số |
| Model | P757 Series |
| Kiểu đo | Đồng hồ áp suất màng phẳng (Flush diaphragm) |
| Đường kính mặt | 63 mm / 80 mm / 100 mm |
| Cấp chính xác | 63 & 80 mm: ±1.6% |
| FS100 mm: ±1.0% FS | |
| Vật liệu thân | Inox 316SS |
| Vật liệu màng | Inox 316L SS |
| Kết nối quá trình | PT hoặc NPT (¾”, 1”, 1¼”) |
| Dải đo áp suất | kPa / bar / MPa (tùy kích thước màng & điều kiện quá trình) |
| Áp suất làm việc | 75% thang đo |
| Quá áp cho phép | 130% thang đo |
| Nhiệt độ môi trường | -20 ~ 65 °C |
| Nhiệt độ môi chất | Tối đa 100 °C |
| Ảnh hưởng nhiệt độ | ±0.5% FS / mỗi 10 °C |
| Ứng dụng điển hình | Hóa chất, thực phẩm, môi chất ăn mòn – nhớt – bẩn |

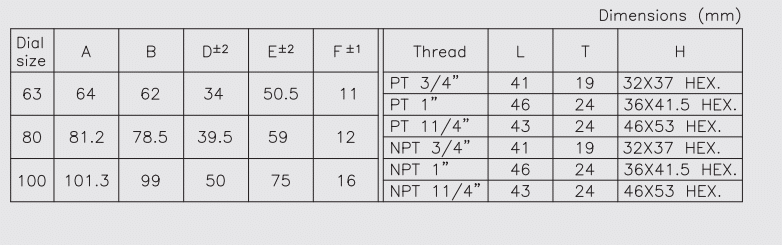

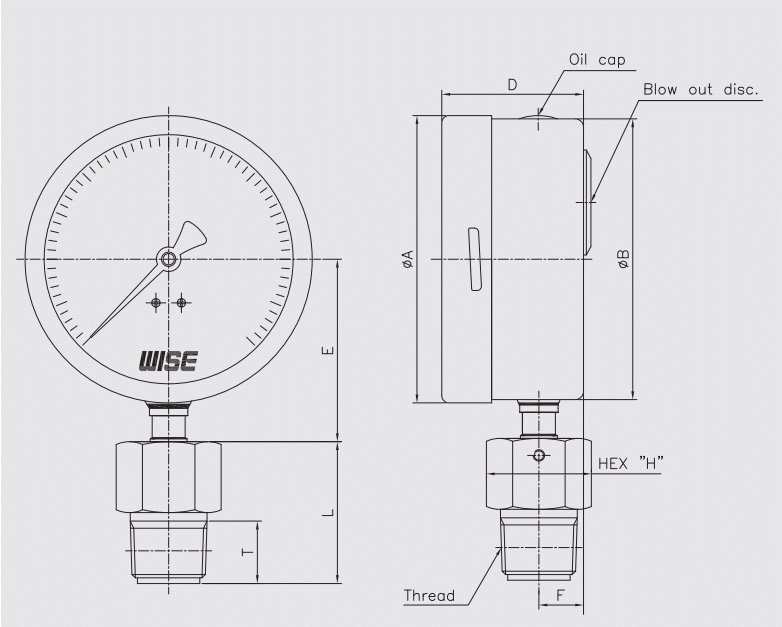

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ đo áp suất kiểu màng phẳng Wise P757
Nguyên lý hoạt động của Đồng hồ đo áp suất kiểu màng phẳng Wise P757
-
- Áp suất của môi chất tác động trực tiếp lên màng ngăn phẳng (diaphragm) ở đầu quá trình.
- Màng ngăn biến dạng tỷ lệ với áp suất, đồng thời cách ly hoàn toàn môi chất khỏi cơ cấu đo bên trong.
- Sự biến dạng của màng được truyền qua chất truyền áp/cơ cấu liên kết đến bộ phận đo (ống Bourdon/cơ cấu kim).
- Kim đồng hồ quay và hiển thị giá trị áp suất trên mặt số.
- Thiết kế màng phẳng giúp đo ổn định với môi chất ăn mòn, bẩn, nhớt hoặc nhiệt độ cao, đồng thời dễ vệ sinh (flush).
Tính năng đặc biệt
-
- Màng phẳng (Flush diaphragm): Không khe hở, chống bám bẩn, dễ vệ sinh.
- Cách ly môi chất hoàn toàn: Bảo vệ cơ cấu đo khỏi ăn mòn, nhớt, nhiệt độ cao.
- Độ bền cao: Thân 316SS, màng 316L SS, phù hợp môi trường khắc nghiệt.
- Đo ổn định, chính xác: Sai số đến ±1.0% FS (size 100 mm).
