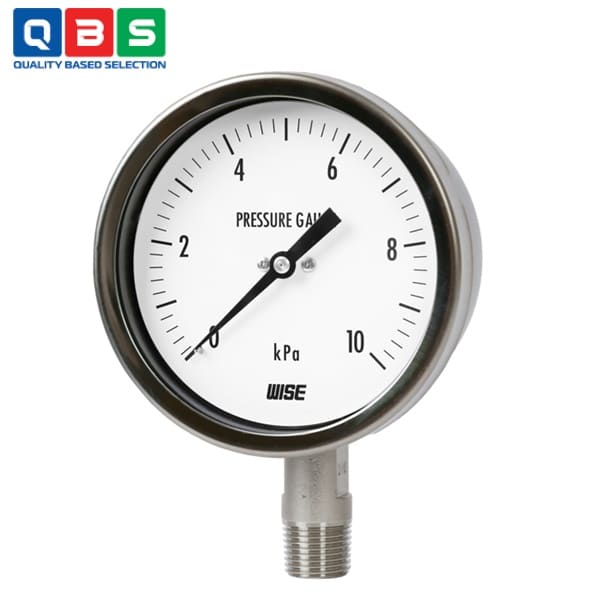

Đồng hồ đo áp suất Wise P421

Tên sản phẩm	Đồng hồ đo áp suất Wise
Model	P421
Thương hiệu	WISE
Xuất xứ	Hàn Quốc
Phân phối	Công Ty TNHH Kỹ Thuật QBS
Xem catalog sản phẩm	Catalog Đồng hồ đo áp suất Wise P421

Gọi 0939487487 Tải catalog

Mô tả

Đồng hồ đo áp suất Wise P421 là đồng hồ đo áp suất thấp, áp suất chân không và áp suất hỗn hợp (compound), dùng để đo các mức áp suất rất nhỏ (đơn vị kPa hoặc mbar). Thiết bị sử dụng cảm biến dạng màng (diaphragm) bằng thép không gỉ, giúp đo chính xác và ổn định trong các hệ thống áp suất thấp, nơi đồng hồ Bourdon thông thường khó đáp ứng.

Ứng dụng của Đồng hồ đo áp suất Wise P421

- Hệ thống HVAC: Đo áp suất thấp trong đường gió cấp – gió hồi.
- Phòng sạch: Giám sát áp suất dương / âm giữa các phòng.
- Phòng thí nghiệm: Đo áp suất chân không nhẹ trong buồng thử.
- Ngành dược – thực phẩm: Kiểm soát áp suất trong buồng sản xuất kín.
- Hệ thống lọc & xử lý khí: Đo chênh áp trước – sau bộ lọc bụi, lọc than hoạt tính.
- Máy móc & thiết bị công nghiệp: Đo áp suất thấp trong buồng kín, buồng sấy.

Thông số kỹ thuật cơ bản

Thông số	Giá trị
Model	P421 Series
Loại thiết bị	Đồng hồ đo áp suất thấp / chân không / compound
Dải đo	-35 ~ 0 kPa đến 0 ~ 35 kPa (hoặc mbar)
Đường kính mặt	100 mm, 150 mm
Độ chính xác	±1.0% FS hoặc ±1.5% FS
Áp suất làm việc	75% giá trị toàn thang
Quá áp cho phép	130% giá trị toàn thang
Phần tử đo	Màng diaphragm inox 316L (2 màng hàn kín)
Vật liệu kết nối	Inox 316L
Vật liệu vỏ	Inox 304
Mặt kính	Kính an toàn (Safety glass)
Nhiệt độ môi trường	-20 ~ +65 °C
Nhiệt độ lưu chất	Tối đa 100 °C
Kiểu kết nối	Bottom / Back / Center back
Ren kết nối	¼”, ⅜”, ½” PT / NPT / PF
Đơn vị đo	kPa, mbar

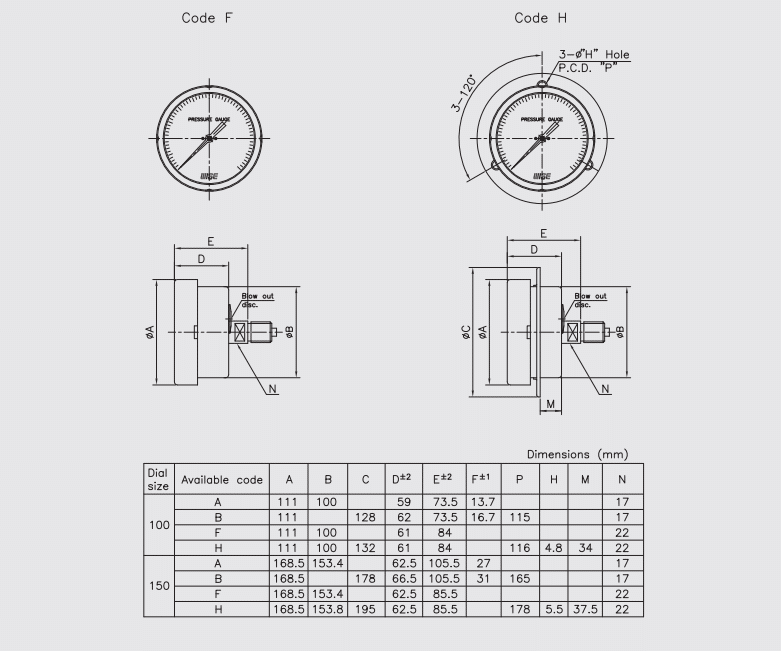

Kích thước của đồng hồ

Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ đo áp suất Wise P421

Nguyên lý hoạt động của Đồng hồ đo áp suất Wise P421

1. Áp suất của môi chất tác động lên cụm màng đo (diaphragm) bằng thép không gỉ.
2. Hai màng kim loại hàn kín sẽ biến dạng rất nhỏ theo mức áp suất thấp hoặc chân không.
3. Độ biến dạng của màng được truyền cơ học tới bộ truyền động bên trong.
4. Bộ truyền động làm kim đồng hồ quay trên mặt số.
5. Góc quay của kim tỷ lệ trực tiếp với giá trị áp suất cần đo.

Tính năng đặc biệt

- Chuyên đo áp suất thấp & chân không với độ nhạy cao.
- Cảm biến màng diaphragm 316L SS – đo ổn định, bền lâu.
- Thiết kế 2 màng hàn kín – độ chính xác cao với áp suất nhỏ.
- Đo được áp suất âm, dương và hỗn hợp (compound).
