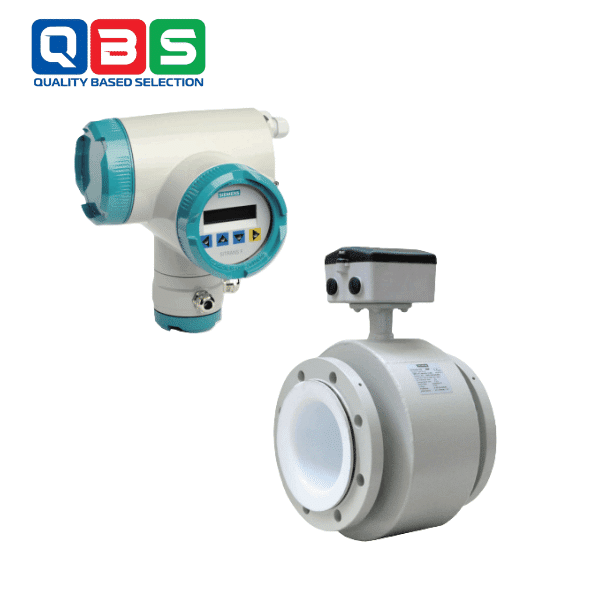

SITRANS FM TRANSMAG 2 – ĐỒNG HỒ ĐO LƯU LƯỢNG SIEMENS

SITRANS FM TRANSMAG 2 là bộ truyền tín hiệu lưu lượng điện từ sử dụng công nghệ từ trường xoay chiều (AC) với cường độ cao, vượt trội so với các lưu lượng kế DC thông thường. Được thiết kế cho các ứng dụng khắc nghiệt, sản phẩm này cung cấp độ chính xác và độ bền vượt trội, phù hợp cho các ngành công nghiệp như giấy, khai khoáng và các môi trường có chất lỏng khó.

THÔNG SỐ KỸ THUẬT CỦA SITRANS FM TRANSMAG 2

Category	Specifications
Compatible Sensor Size	DN 15 to DN 1000 (½” to 40”)
Accuracy	– For velocity > 0.25 m/s: ±0.5% of measured value ± 1.2 mm/s – For velocity < 0.25 m/s: ±2.5 mm/s – Analog output: Additional ±0.1% conversion error ± 20 µA
Repeatability	0.2% of measured value
Materials	– Housing & Flanges: Carbon steel or stainless steel with anti-corrosion coating – Measuring Electrodes: Stainless steel, Hastelloy, Platinum, or special materials – Liner: Rubber, PTFE, or PFA – Measuring Tube: Stainless steel
Process / Ambient Temperature	25 °C ± 5 °C (77 °F ± 9 °F)
Outputs	– Current: 0/4–20 mA, max. load 600 Ω – Digital: Active (24 V DC, ≤ 24 mA) or passive (open collector, 30 V DC, 200 mA)
Communication	HART (version 5.1), PROFIBUS PA (profile 2.0)
Power Supply	50/60 Hz AC, supporting magnetic field frequencies: Bipolar (16.7/20 Hz), Bipolar with prepulse (10/12 Hz), or Unipolar (8.33/10 Hz)
Enclosure	Polycarbonate, protection class IP67
Calibration	Default: 2 × 20%, 2 × 50%, 2 × 100%

ỨNG DỤNG THỰC TẾ SITRANS FM TRANSMAG 2

SITRANS FM TRANSMAG 2 được sử dụng trong các ngành công nghiệp sau:

• Giấy và bột giấy: Đo lường bột giấy đậm đặc (>3%).
• Khai khoáng: Xử lý bùn khai thác với nồng độ chất rắn cao (lên đến 70%) hoặc chứa hạt từ tính.
• Các ứng dụng đặc biệt: Đo chất lỏng có độ dẫn điện thấp (≥1 µS/cm), như bùn hoặc chất lỏng công nghiệp khó.
• Công nghệ từ trường AC giúp sản phẩm vượt trội trong các ứng dụng mà lưu lượng kế DC không đáp ứng được.

CÁCH LẮP ĐẶT VÀ VẬN HÀNH

SITRANS FM TRANSMAG 2 được thiết kế để dễ dàng lắp đặt và vận hành:

Lắp đặt:

• Từ xa: Kết nối qua cáp, phù hợp với môi trường khắc nghiệt.
• Yêu cầu đoạn ống vào/ra: ≥10 × DN (inlet), ≥5 × DN (outlet).
• Lắp đặt đồng tâm trong ống để đảm bảo độ chính xác.

Vận hành:

• Công nghệ SmartPLUG tự động tải dữ liệu hiệu chuẩn, khởi động nhanh.
• Màn hình 2 dòng đa ngôn ngữ, vận hành qua bàn phím, HART communicator, hoặc SIMATIC PDM (HART/PROFIBUS PA).
• Tự chẩn đoán toàn diện với giám sát từ trường và mô phỏng nội bộ.
• Cuộn tham chiếu giám sát mật độ từ thông, đảm bảo hiệu suất ổn định.

ƯU ĐIỂM, NHƯỢC ĐIỂM

Ưu điểm:

• Hiệu suất vượt trội: Công nghệ AC từ trường mạnh, phù hợp với bùn đặc và chất lỏng dẫn điện thấp (≥1 µS/cm).
• Độ bền cao: Thiết kế hàn kín, chịu được môi trường khắc nghiệt.
• Linh hoạt: Hỗ trợ kích thước DN 15-1000, nhiều tùy chọn vật liệu lớp lót/điện cực.
• Dễ sử dụng: SmartPLUG và màn hình đa ngôn ngữ đơn giản hóa vận hành.
• đoán thông minh: Tự giám sát và mô phỏng nội bộ đảm bảo độ tin cậy.
• Tích hợp mạnh mẽ: Hỗ trợ HART và PROFIBUS PA.

Nhược điểm:

• Yêu cầu đoạn ống vào/ra dài (10 × DN/5 × DN), hạn chế trong không gian nhỏ.
• Chỉ đo chất lỏng dẫn điện, không phù hợp với chất lỏng không dẫn điện.
• Giá thành cao hơn so với lưu lượng kế DC thông thường.
