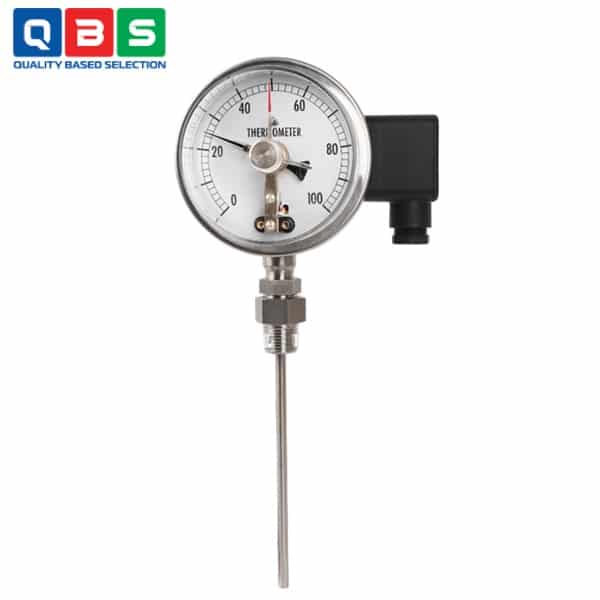

Đồng hồ nhiệt độ tiếp điểm điện Wise T750

Đồng hồ nhiệt độ tiếp điểm điện Wise T750

Tên sản phẩm Đồng hồ nhiệt độ tiếp điểm điện Wise
Model T750
Thương hiệu WISE
Xuất xứ Hàn Quốc
Phân phối Công Ty TNHH Kỹ Thuật QBS
Xem catalog sản phẩm Catalog Đồng hồ nhiệt độ tiếp điểm điện Wise T750
Gọi 0939487487 Tải catalog
Mô tả
Đồng hồ nhiệt độ tiếp điểm điện Wise T750 kiểu tiếp xúc được lắp đặt với tiếp điểm điện được điều khiển bằng kim chỉ. Nó cung cấp chức năng đóng hoặc mở mạch điện bằng điểm đặt thủ công. Loại này thích hợp sử dụng khi cần tín hiệu (báo động âm thanh hoặc hình ảnh) để điều khiển điện trở hoặc bất kỳ ứng dụng nào khác có rơle và tiếp điểm phụ trợ.

Ứng dụng của Đồng hồ nhiệt độ tiếp điểm điện Wise T750

    • Dầu khí & Hóa chất: Đo + báo động nhiệt độ đường ống, bồn chứa, cột chưng cất.
    • Thực phẩm & Đồ uống: Kiểm soát nhiệt độ bồn lên men, pasteurizer, lò sấy → báo động nếu lệch.
    • HVAC công nghiệp & Làm lạnh: Báo động nhiệt độ trong kho lạnh, hệ thống điều hòa lớn.
    • Nhà máy điện & Năng lượng: Giám sát nhiệt độ turbine, boiler feedwater, lò hơi.
    • Sản xuất máy móc: Lắp trên máy ép nhựa, máy đùn → báo động khi nhiệt độ khuôn/máy quá cao.

Thông số kỹ thuật cơ bản

Thông số Giá trị / Chi tiết
Đường kính mặt số 100 mm
Độ chính xác ±2.0% full scale (tùy chọn ±1.0%)
Cảm biến nhiệt Coiled bimetal
Vật liệu vỏ Case & Cover: 304SS
Kính Acrylic
Que đo (Stem) Đường kính: 6.0, 6.4, 8.0, 10.0 mm
  Vật liệu: 304SS, 316SS, 316L SS
Kết nối process ¼”, ⅜”, ½”, ¾” PT / NPT / PF

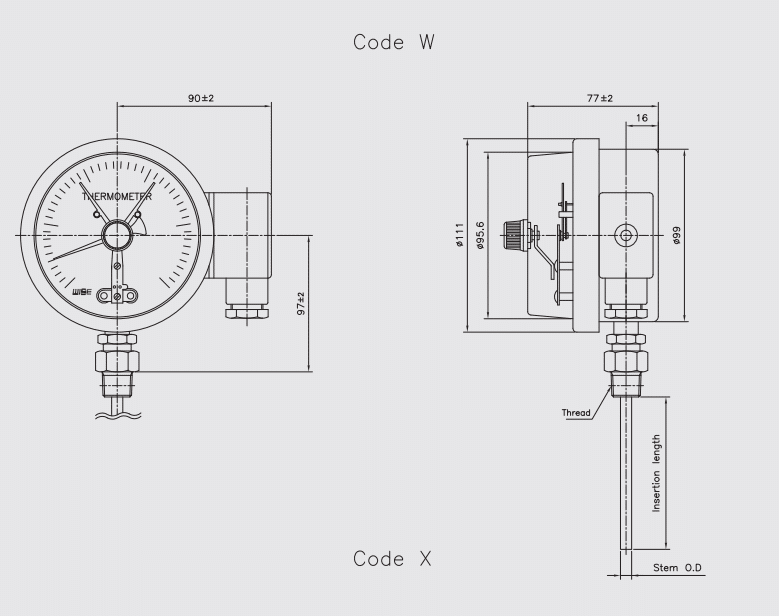

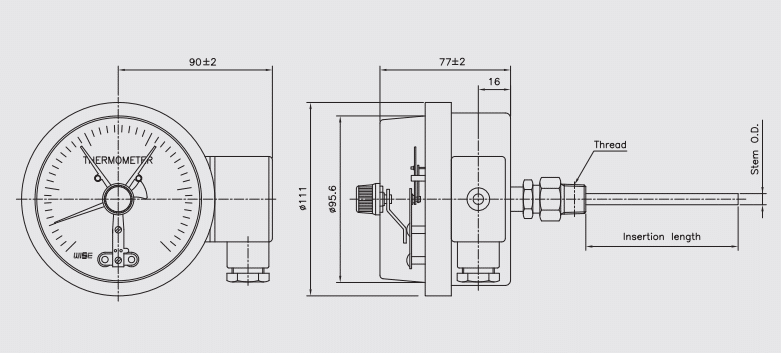

Vị trí lắp Bottom connection (W) hoặc Center back (X), direct
Tiếp điểm điện Snap-action, max 2 sets/gauge
  Max voltage: 250 V AC
  Contact rating: AC 220 V 0.25 A / DC 100 V 0.5 A
  Switching capacity: max 30 W / 50 VA
Độ bảo vệ IP65 (EN60529/IEC529)
Phạm vi đo -50 ~ +600 °C
Chiều dài que đo 50 ~ 2000 mm (tùy code)
Model chính T751: High alarm; T752: High + Low; T753: Low alarm; T754: Dual High alarm

Nguyên lý hoạt động của Đồng hồ nhiệt độ tiếp điểm điện Wise T750

    1. Phần đo nhiệt độ (bimetal cơ bản)
      • Cảm biến là lò xo lưỡng kim cuộn (coiled bimetal) gắn ở đầu que đo (stem).
      • Khi nhiệt độ thay đổi → 2 kim loại giãn nở khác nhau → lò xo xoắn hoặc duỗi → tạo chuyển động quay → kim chỉ (pointer) xoay trên mặt số → hiển thị nhiệt độ.
    2. Phần tiếp điểm điện (electrical contact – snap-action)
      • Trên mặt số có con trỏ setpoint (manual setpoint) điều chỉnh bằng tay để đặt ngưỡng High/Low.
      • Khi kim chỉ (actual pointer) đạt/chạm setpoint → cánh tay tiếp điểm (contact arm) bị hút nhanh bởi nam châm vĩnh cửu (permanent magnet) gắn trên cánh tay hỗ trợ.
      • Hành động “snap” (nhảy vọt) này → tiếp điểm đóng/mở mạch điện đột ngột → tạo tín hiệu on/off (mở/đóng mạch).
      • Khi nhiệt độ thay đổi ngược lại → lực đo lường vượt lực nam châm → tiếp điểm mở/đóng nhảy vọt → ngắt mạch.

Tính năng đặc biệt

    • Tiếp điểm điện snap-action: Chống rung/chấn động tốt, tăng áp lực tiếp xúc → chuyển mạch sạch, đáng tin cậy, giảm hồ quang.
    • Chuyển mạch nhanh & chính xác: Độ trễ nhỏ (2-5% FS), switching capacity max 30W/50VA.
    • Tối đa 2 tiếp điểm/gauge: Hỗ trợ nhiều loại alarm (High, Low, Dual High, High+Low, Fail-safe).
    • Chịu môi trường: IP65, vỏ 304SS, stem 304/316/316L SS, chịu rung tốt.

Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật

    • CÔNG TY TNHH KỸ THUẬT QBS
    • MST : 0318810101
    • HOTLINE : 0939 487 487
    • EMAIL : info@qbsco.vn
