Lưu lượng kế bánh xe guồng Type S030
| Tên sản phẩm | Lưu lượng kế bánh xe guồng |
| Model | S030 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Lưu lượng kế bánh xe guồng Type S030 |
Mô tả
Lưu lượng kế bánh xe guồng Type S030 có bánh xe cánh quạt tích hợp để đo lưu lượng, được thiết kế đặc biệt để sử dụng với chất lỏng trung tính, có tính ăn mòn nhẹ và không chứa hạt. Bộ cảm biến nhỏ gọn (loại S030) phải được trang bị bộ truyền tín hiệu Bürkert (loại SE30, loại SE30 Ex, loại SE32, loại SE35, loại SE36 hoặc loại 8611), có thể được kết nối nhanh chóng và dễ dàng bằng khớp nối kiểu lưỡi lê. Công nghệ “Inline Quarter-Turn” của Bürkert đảm bảo hoạt động không rò rỉ. Sự quay của bánh xe cánh quạt (với nam châm vĩnh cửu trong các cánh quạt) được phát hiện mà không cần tiếp xúc bởi phần tử truyền tín hiệu nhạy cảm thông qua thành của bộ cảm biến. Bộ truyền tín hiệu có thể được lắp đặt và tháo gỡ mà không cần phải mở đường ống hoặc làm gián đoạn quá trình vận hành.
Ứng dụng của Lưu lượng kế bánh xe guồng Type S030
-
- Đo và kiểm soát lưu lượng nước, nước tinh khiết, nước làm mát: Trong hệ thống làm mát máy móc, máy ép nhựa, máy CNC.
- Theo dõi lưu lượng hóa chất nhẹ: Trong ngành xử lý bề mặt, mạ điện, sản xuất hóa chất nhẹ.
- Đo lường nước RO, nước DI, dung dịch: Trong hệ thống xử lý nước công nghiệp, nhà máy sản xuất dược phẩm, thực phẩm & đồ uống.
- Kiểm soát lưu lượng: Trong hệ thống pha trộn, định lượng hóa chất, bơm định lượng kết hợp với bộ điều khiển Type 8611.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Phạm vi |
| Kích thước ống (DN) | DN06 … DN65 |
| Phạm vi đo lưu lượng | 0.5 … 1200 l/min (0.13 … 317 gpm) |
| Nguyên lý đo | Bánh xe guồng (paddle wheel) với nam châm vĩnh cửu, đo không tiếp xúc |
| Sai số đo (deviation) | ±1% MV (khi Teach-in) / ±2.5% MV (K factor chuẩn) |
| Độ tuyến tính | ±0.5% FS |
| Độ lặp lại | ±0.4% MV |
| Chất lỏng | Sạch, trung tính hoặc hơi ăn mòn nhẹ, không hạt rắn (max. 1% hạt) |
| Độ nhớt tối đa | 300 cSt |
| Áp suất tối đa | Nhựa: PN10 |
| Kim loại: PN16 | |
| Inox HT: PN40 (đến +90 °C) / PN25 (đến +125 °C) | |

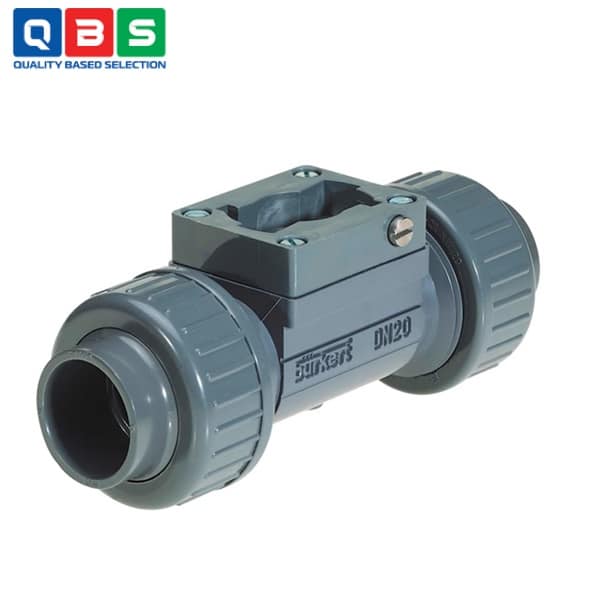

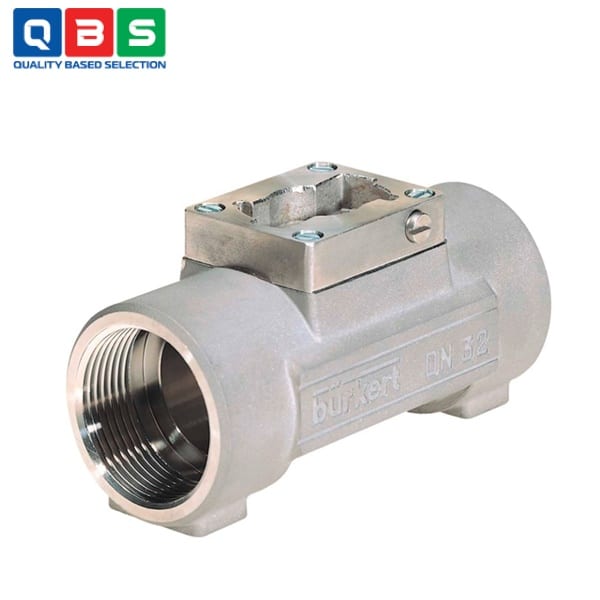

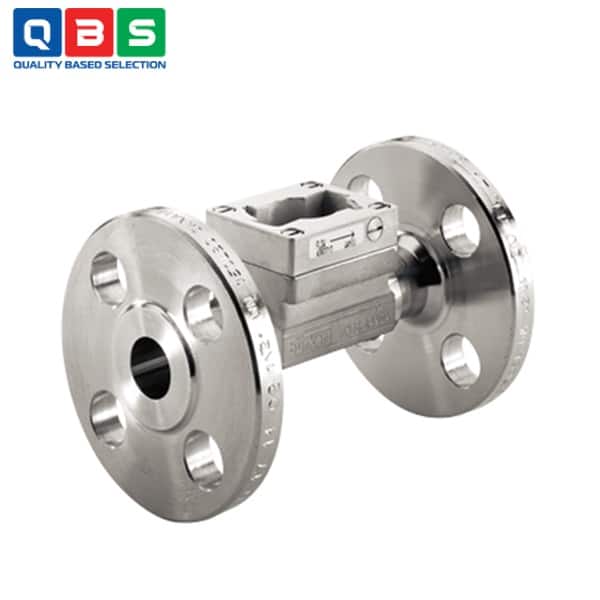

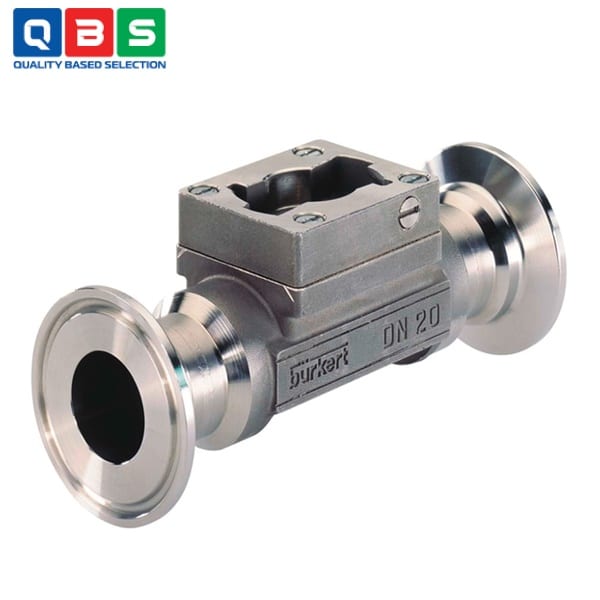

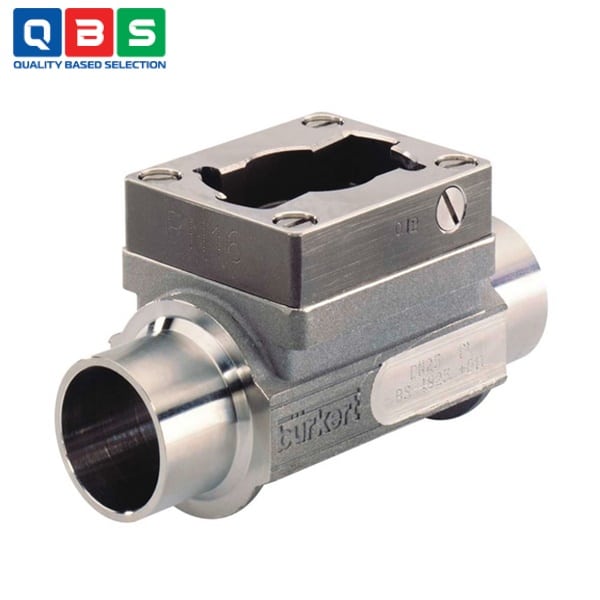

| Vật liệu ướt chính | Thân: PVC, PP, PVDF, Inox 316L, Đồng |
| Cánh guồng: PVDF (chuẩn) hoặc Inox (HT) | |
| Trục/Bạc: Gốm Al₂O₃ (hoặc Iglidur® cho HT) | |
| Seal (phớt) | FKM hoặc EPDM |
Tham khảo Catalog chi tiết ở đây: Catalog Lưu lượng kế bánh xe guồng Type S030
Nguyên lý hoạt động của Lưu lượng kế bánh xe guồng Type S030
-
- Chất lỏng chảy qua fitting → làm quay bánh xe guồng (paddle wheel) tích hợp bên trong.
- Các cánh guồng có gắn nam châm vĩnh cửu.
- Khi guồng quay, nam châm tạo ra sự thay đổi từ trường qua thành fitting (không tiếp xúc).
- Bộ truyền tín hiệu (transmitter) gắn ngoài (SE30, SE32, SE35, v.v.) phát hiện sự thay đổi từ trường này.
- Tần số quay của guồng tỷ lệ thuận với tốc độ dòng chảy → tính ra lưu lượng (l/phút hoặc m³/h).
- Transmitter xử lý tín hiệu, hiển thị, xuất tín hiệu analog/pulse hoặc điều khiển.
Ưu điểm nổi bật
-
- Công nghệ Quarter-Turn: Kết nối transmitter cực nhanh, dễ dàng.
- Thiết kế inline khép kín: Sensor tích hợp sẵn trong fitting.
- Linh hoạt kết hợp transmitter: Hỗ trợ hiển thị, điều khiển, định lượng, batch control.
