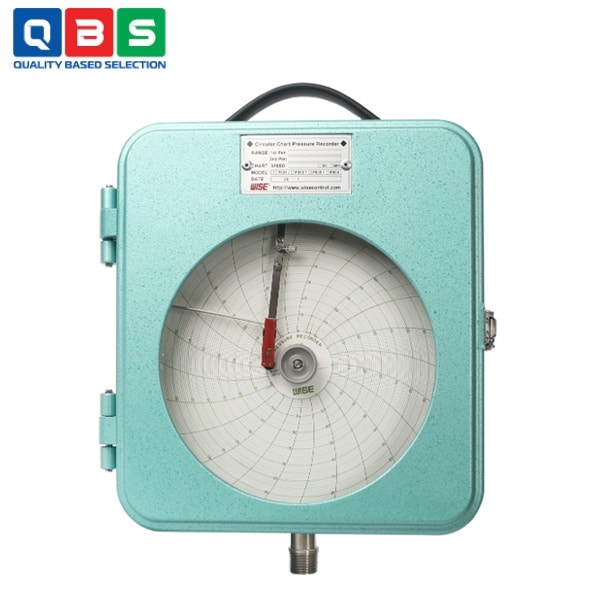

Máy ghi biểu đồ áp suất Wise P930
| Tên sản phẩm | Máy ghi biểu đồ áp suất Wise |
| Model | P930 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Máy ghi biểu đồ áp suất Wise P930 |
Mô tả
Máy ghi biểu đồ áp suất Wise P930 là thiết bị ghi áp suất dạng biểu đồ tròn 200 mm, sử dụng một hoặc hai bút ghi, chủ yếu để đo và ghi lại áp suất theo thời gian. Thiết bị này được thiết kế đặc biệt phù hợp cho các môi trường nguy hiểm, chẳng hạn như đường ống khí hoặc quy trình hóa chất, với khả năng chịu nhiệt độ cao (lên đến 200°C cho chất lỏng) và áp suất từ 0 ~ 5 kPa đến 0 ~ 200 MPa.
Ứng dụng của Máy ghi biểu đồ áp suất Wise P930
-
- Đo và ghi áp suất trong đường ống khí: Theo dõi biến đổi áp suất trong hệ thống khí để phát hiện rò rỉ hoặc bất thường.
- Đo và ghi áp suất trong quy trình hóa chất: Giám sát áp suất trong các đường ống hoặc bồn chứa hóa chất để đảm bảo an toàn và hiệu quả sản xuất.
- Sử dụng trong môi trường nguy hiểm: Phù hợp cho các khu vực có nguy cơ cháy nổ hoặc độc hại, nhờ vật liệu chịu ăn mòn như thép không gỉ 316SS.
- Kết hợp đo nhiệt độ và áp suất: Sử dụng bút ghi kép để theo dõi đồng thời nhiệt độ và áp suất trong các quy trình công nghiệp.
- Giám sát áp suất trong các ngành công nghiệp chung: Áp dụng cho hệ thống thủy lực, xử lý nước, sản xuất thực phẩm hoặc dược phẩm.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Model | P931 (1 bút, lắp bề mặt), P932 (2 bút, lắp bề mặt), P933 (1 bút, portable), P934 (2 bút, portable) |
| Kích thước danh nghĩa | 246 (W) × 271 (H) mm |
| Độ chính xác | ±2.0% full scale |
| Phạm vi áp suất | 0 ~ 5 kPa đến 0 ~ 200 MPa (MPa, kPa, bar) |
| Áp suất làm việc | Ổn định: 75% FS; Bảo vệ quá tải: 130% FS |
| Nhiệt độ làm việc | Môi trường: -20 ~ 100 °C; Chất lỏng: max. 200 °C |
| Phần tử cảm biến | Ống Bourdon thép không gỉ 316SS |
| Kết nối áp suất | Thép không gỉ 316SS; 3/8″, 1/2″ PT, NPT, PF |
| Vỏ & nắp | Nhôm đúc ALDC 12.1, cửa hinged, cửa sổ acrylic |
| Cơ cấu chuyển động | Đồng (brass) |
| Giấy biểu đồ | Tròn 200 mm |
| Chart drive | Lên dây cót: 30 min, 1/4/12/24 giờ, 4/7 ngày |
| Pin (portable): 30 min, 96 min, 1-32 ngày (nhiều lựa chọn) | |
| Lắp đặt | Bề mặt (surface) hoặc di động (portable) |
| Đặc điểm nổi bật | Phù hợp môi trường nguy hiểm (gas, hóa chất); Hỗ trợ ghi đồng thời áp suất + nhiệt độ (sensor type 8) |

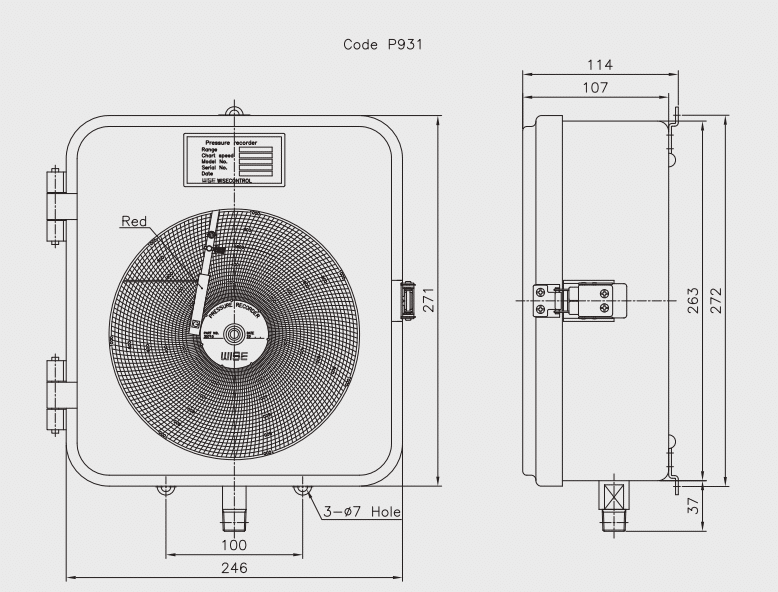

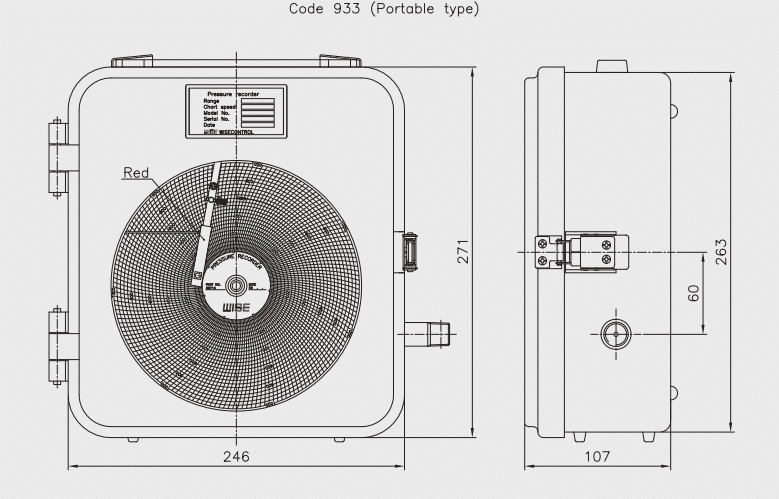

Kích thước của máy
Tham khảo Catalog chi tiết ở đây: Catalog Máy ghi biểu đồ áp suất Wise P930
Nguyên lý hoạt động của Máy ghi biểu đồ áp suất Wise P930
-
- Áp suất từ quy trình (qua kết nối process connection) được dẫn vào ống Bourdon hình chữ C (hoặc xoắn ốc tùy phạm vi).
- Khi áp suất tăng, ống Bourdon bị biến dạng: mặt cắt ngang từ hình oval chuyển dần sang hình tròn, khiến ống duỗi thẳng ra (straighten) một chút.
- Đầu tự do của ống di chuyển → chuyển động này được cơ cấu liên kết (movement, brass) và bánh răng khuếch đại → truyền đến bút ghi (pen) để vẽ đường cong trên giấy biểu đồ tròn 200 mm.
- Đồng thời, cơ cấu đồng hồ (chart drive) (loại lên dây cót hoặc pin) quay giấy biểu đồ theo thời gian định sẵn (từ 30 phút đến 32 ngày), tạo biểu đồ ghi lịch sử áp suất theo thời gian.
- Với model hai bút (P932/P934): một bút ghi áp suất, bút còn lại có thể ghi áp suất thứ hai hoặc nhiệt độ (nếu chọn sensor type 8).
Tính năng đặc biệt
-
- Phù hợp môi trường nguy hiểm (hazardous): Gas, hóa chất, chống ăn mòn nhờ 316SS Bourdon tube và kết nối.
- Phạm vi áp suất rộng: 0 ~ 5 kPa đến 0 ~ 200 MPa.
- Nhiệt độ làm việc cao: Fluid max. 200°C, ambient -20 ~ 100°C.
- Một hoặc hai bút ghi: Hỗ trợ ghi đồng thời áp suất + nhiệt độ (sensor type 8).
