Ống bảo vệ Thermowell Wise A610
| Tên sản phẩm | Ống bảo vệ Thermowell Wise |
| Model | A610 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Ống bảo vệ Thermowell Wise A610 |
Mô tả
Ống bảo vệ Thermowell Wise A610 sử dụng ống bảo vệ nhiệt, cảm biến và đồng hồ đo sẽ không gây cản trở hoạt động của dây chuyền sản xuất, và người sử dụng có thể thực hiện quy trình bảo trì dây chuyền dễ dàng hơn. Loại phổ biến nhất là loại thanh, và chúng được lắp đặt vào đường ống công nghiệp bằng cách gắn mặt bích. Nó hữu ích trong đường ống công nghiệp có áp suất cao và dòng điện nhanh. Vật liệu A623 được sản xuất bằng quy trình hàn xuyên thấu toàn phần nên có thể sử dụng trong đường ống dẫn khí áp suất cao.

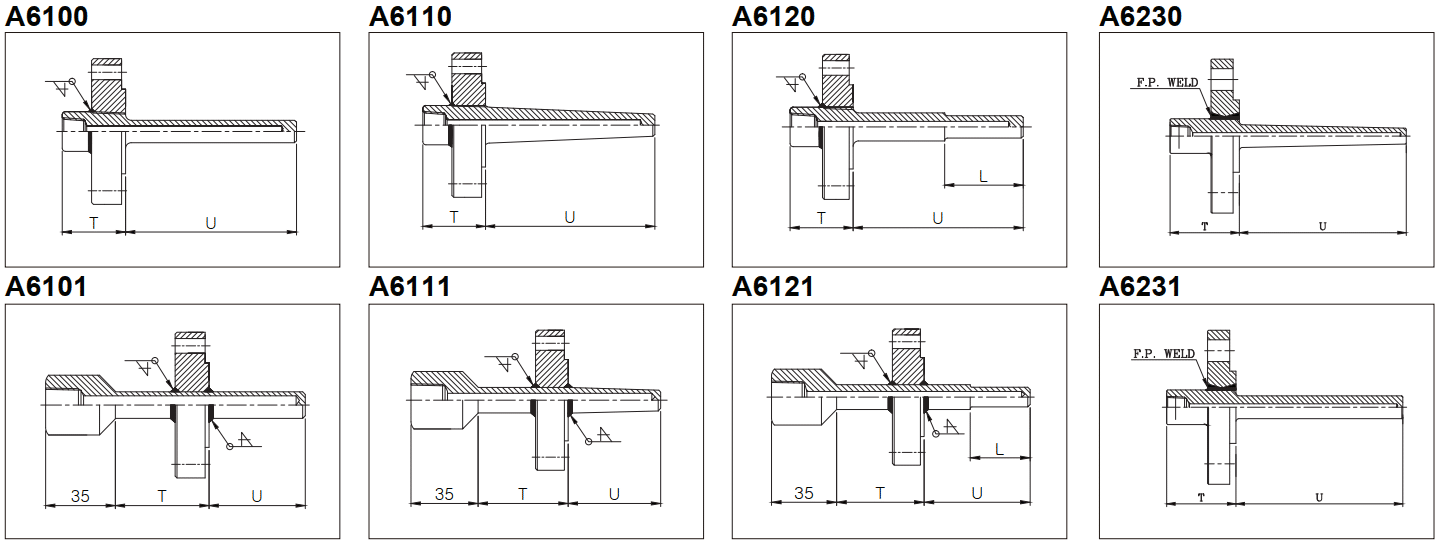

Ống bảo vệ Thermowell Wise A610 có các dòng model sau:
-
- A6100: Straight bar stock (Flanged connection) – Loại thân thẳng (Nối bích)
- A6101: Straight bar stock (Flanged connection with extension) – Loại thân thẳng (Nối bích với phần mở rộng)
- A6110: Tapered bar stock (Flanged connection) – Loại thân hình nón (Nối bích)
- A6111: Tapered bar stock (Flanged connection with extension) – Loại thân hình nón (Nối bích với phần mở rộng)
- A6120: Stepped bar stock (Flanged connection) – Loại thân chia tầng (Nối bích)
- A6121: Stepped bar stock (Flanged connection with extension) – Loại thân chia tầng (Nối bích với phần mở rộng)
- A6230: Tapered bar stock (F.P welding) – Loại thân hình nón (Hàn Full Penetration)
- A6231: Straight bar stock (F.P welding) – Loại thân chia tầng (Hàn Full Penetration)
Ứng dụng của Ống bảo vệ Thermowell Wise A610
-
- Bảo vệ cảm biến nhiệt độ khỏi tiếp xúc trực tiếp với lưu chất: Không chèn trực tiếp cảm biến hoặc đồng hồ đo vào đường ống quá trình.
- Không làm gián đoạn hoạt động đường ống quá trình: Cho phép lắp đặt cảm biến mà không ảnh hưởng đến dòng chảy hoặc hoạt động liên tục của hệ thống.
- Dễ dàng bảo trì và thay thế cảm biến: Người dùng có thể tháo lắp cảm biến mà không cần dừng hệ thống, giúp quy trình bảo dưỡng đơn giản hơn.
- Lắp đặt qua kết nối flange: Phù hợp để gắn vào đường ống quá trình, đặc biệt là loại bar stock phổ biến nhất.
- Sử dụng trong môi trường áp suất cao và dòng chảy nhanh: Lý tưởng cho các đường ống có áp lực lớn và tốc độ lưu chất cao.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết chính |
| Loại cơ bản | Bar stock (thanh đặc), kết nối flange |
| Model chính | A6100 / A6101 (Straight) Penetration welding) |
| A6110 / A6111 (Tapered) | |
| A6120 / A6121 (Stepped) | |
| A6230 / A6231 (Tapered/Straight + Full | |
| Vật liệu well | S25C, 304/316/304L/316L SS, 310SS, 321SS, 446SS, Inconel 600, Hastelloy-C, Monel, Titanium, Tantalum clad, Incoloy-800, PTFE lining/coating, … |
| Vật liệu flange | Tương tự vật liệu well (không hỗ trợ N code cho A611/A612) |
| Kết nối bên trong | ½” NPT / PT / PF |
| Đường kính đầu ngoài / Lỗ trong (mm) | 14/7, 14/9, 16/7, 16/9, 16/10, 17/7, 17/9, 17/10, 17/12, 19/7, 19/9, 19/10, 19/12, 21/10 |
| Kích thước flange | ½” → 4″ (15A–100A), chuẩn ASME B16.5 Class 150/300/600/900/1500/2500, JIS 10K/20K, PN10/16/25/40, RF/FF/RTJ/RFSF |
| Chiều dài chèn (U) | 80 → 1000 mm (các mức chuẩn: 80, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 mm; tùy chọn khác) |
| Chiều dài T | 45 mm hoặc 50 mm dưới/trên (thực tế chỉ định, ≥70 mm nếu flange dày >28 mm) |
| Ứng dụng chính | Áp suất cao, dòng chảy nhanh, khí cao áp (A623), bảo vệ cảm biến nhiệt độ |
Tham khảo Catalog chi tiết ở đây: Catalog Ống bảo vệ Thermowell Wise A610
Tính năng đặc biệt
-
- Thiết kế bar stock (thanh đặc) chịu áp suất cao & dòng chảy nhanh.
- Model A623 dùng Full Penetration welding → phù hợp đường khí áp suất cao.
- Loại tapered (thuôn) → độ cứng cao hơn, tần số tự nhiên lớn hơn → chịu vận tốc lưu chất cao tốt hơn so với straight.
- Loại stepped (cấp bậc) → tối ưu độ nhạy & độ bền.
