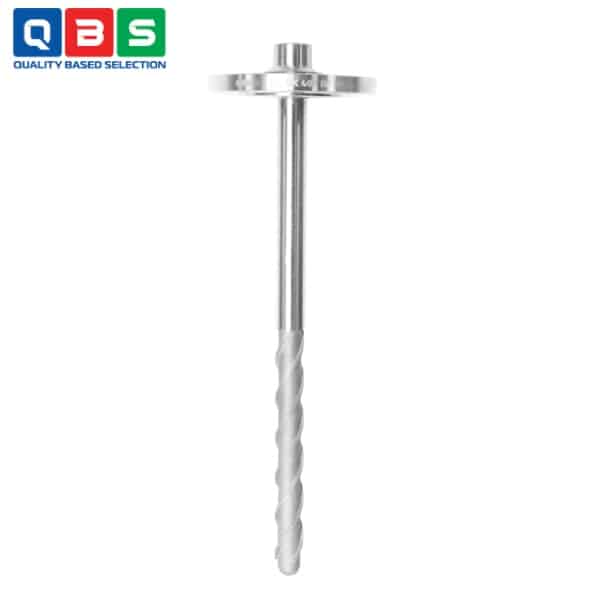

Ống bảo vệ Thermowell Wise A650
| Tên sản phẩm | Ống bảo vệ Thermowell Wise |
| Model | A650 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Ống bảo vệ Thermowell Wise A650 |
Mô tả
Ống bảo vệ Thermowell Wise A650 được sản xuất và tính toán theo tiêu chuẩn ASME PTC 19.3 TW-2016 để bảo vệ nó khỏi tải trọng của dòng nhiệt. Nếu giá trị tính toán không phù hợp, thì có thể rút ngắn chiều dài của ống bảo vệ cảm biến nhiệt, tăng đường kính đáy và đỉnh để thay đổi giá trị kết quả, hoặc thử thay đổi cấu trúc bằng cách lắp thêm vòng đỡ vào ống bảo vệ cảm biến nhiệt.
Ống bảo vệ Thermowell Wise A650 có các dòng model sau:
-
- A6000: Thanh thẳng
- A6001: Thanh thẳng có phần mở rộng
- A6002: Thanh côn
- A6003: Thanh côn có phần mở rộng
- A6004: Thanh bậc thang
- A6005: Thanh bậc thang có phần mở rộng
Ứng dụng của Ống bảo vệ Thermowell Wise A650
-
- Bảo vệ cảm biến nhiệt độ trong dòng chảy lưu chất tốc độ cao: Giảm rung động do xoáy, ngăn ngừa gãy vỡ thermowell mà không cần thay đổi cấu trúc.
- Thay thế thermowell: Áp dụng trong các ngành công nghiệp nơi tiêu chuẩn này yêu cầu, giúp tuân thủ quy định mà không cần hỗ trợ bổ sung.
- Ngành hóa dầu và hóa chất: Sử dụng trong các quy trình quan trọng để bảo vệ cảm biến khỏi áp suất cao, tốc độ lưu chất lớn và ăn mòn.
- Ngành dầu khí: Áp dụng ở các đường ống onshore/offshore, riser, và hệ thống khai thác để giảm rung động do dòng chảy.
- Hệ thống đo lường dòng chảy: Sử dụng trong các hệ thống tiêu chuẩn đo lưu lượng khí và nước.
- Ngành sản xuất điện: Áp dụng ở tua bin khí tự nhiên, hơi nước, aero-derivative turbines, power trains, power islands, và hệ thống địa nhiệt.
- Trong kiểm soát áp suất nước và nước thải: Giúp đo nhiệt độ chính xác trong hệ thống xử lý nước, giảm rủi ro hỏng hóc do rung động.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết chính |
| Model | A6510 (Flanged), A6520 (Vanstone), A6530 (Socket) |
| Tiêu chuẩn | Tính toán theo ASME PTC 19.3 TW-2016 |
| Thiết kế đặc biệt | Helical strake (vòng xoắn ốc) giảm biên độ dao động đến 70%, giảm VIV |
| Vật liệu well | 304SS, 316SS, 304L SS, 316L SS, 310SS, Others |
| Vật liệu flange | Tương tự vật liệu well |
| Kết nối bên trong | ½” NPT, ½” PT, ½” PF |
| Đường kính tip / Bore | 20 mm / 7 mm (E0) hoặc 20 mm / 9 mm (E1) |
| Kích thước flange | 1″ (25A), 1¼” (32A), 1½” (40A), 2″ (50A), 2½” (65A), 3″ (80A), 4″ (100A), Other |
| Loại process connection | ANSI (150-2500 Lb RF/RTJ/FF), JIS (10K-20K), DIN (PN10-40 RF), Other |
| Chiều dài chèn (U) | 200, 250, 300, 350, 400, 450, 500 mm (có thể tùy chỉnh, chọn mã cao hơn nếu cần) |
| Chiều dài T | 45 mm, ≤50 mm, ≥50 mm (thường ≥70 mm nếu flange dày >28 mm) |
| Option | Plug & chain (304SS/316SS), Full penetration welding (flanged type) |
Tham khảo Catalog chi tiết ở đây: Catalog Ống bảo vệ Thermowell Wise A650

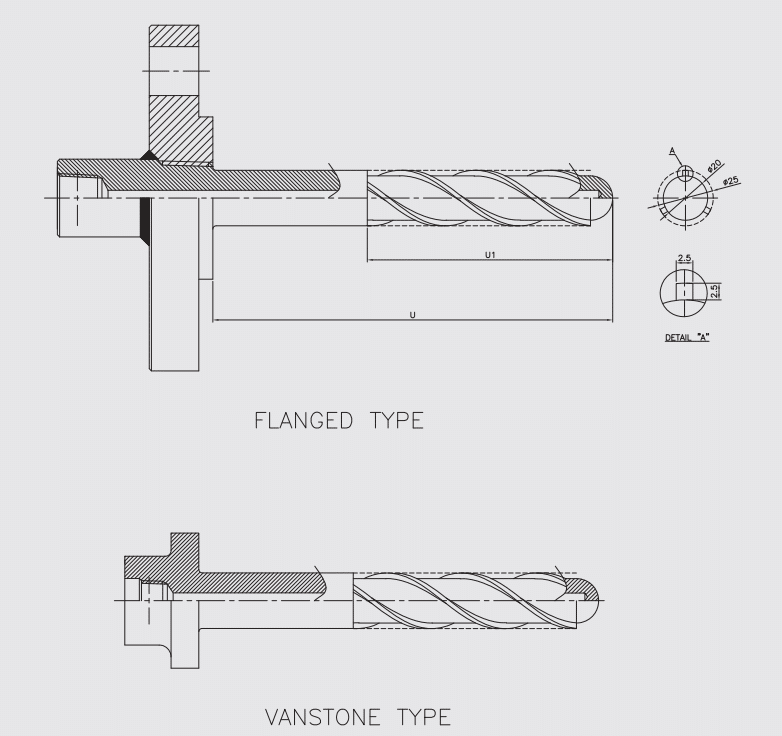

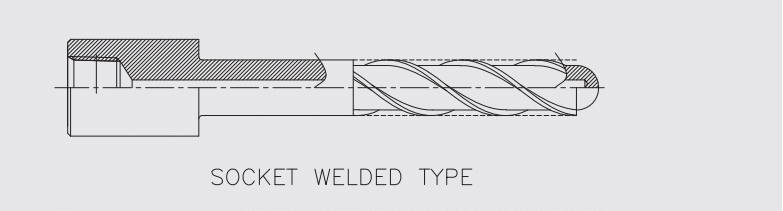

Kết cấu của ống
Tính năng đặc biệt
-
- Giảm biên độ dao động đến 70% nhờ thiết kế helical strake (vòng xoắn ốc).
- Giảm đáng kể nguy cơ gãy vỡ do rung động xoáy (VIV – Vortex Induced Vibration) từ Kármán vortex street.
- Cho phép lắp đặt mà không cần collar hỗ trợ hoặc thay đổi nozzle (kết nối).
- Tuân thủ tính toán ASME PTC 19.3 TW-2016 nhưng vượt trội hơn thermowell tiêu chuẩn ở dòng chảy tốc độ cao.
