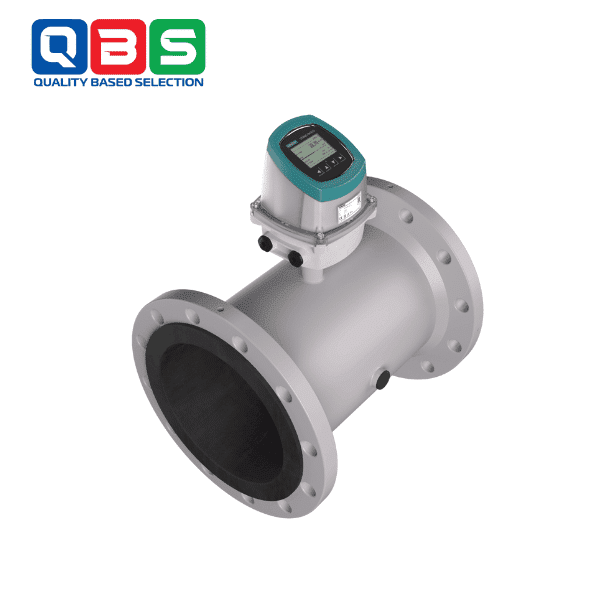

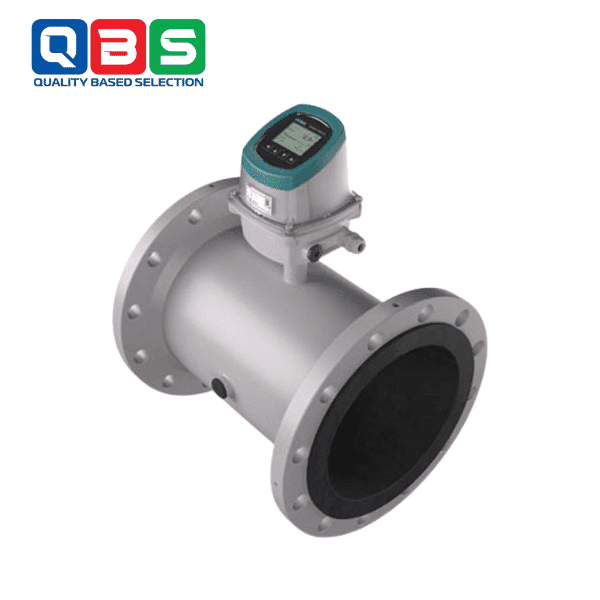

SITRANS FMS500 – ĐỒNG HỒ LƯU LƯỢNG CẢM BIẾN

SITRANS FMS500 là cảm biến lưu lượng điện từ của Siemens, được thiết kế để kết hợp với bộ truyền tín hiệu như FMT020, tạo thành hệ thống lưu lượng kế SITRANS FM520. Với thiết kế chắc chắn, lớp lót NBR hoặc EPDM và khả năng đo lường chính xác trong điều kiện lưu lượng thấp, cảm biến này là giải pháp lý tưởng cho các ứng dụng nước và nước thải, bao gồm nước ngầm, nước uống, nước thải và bùn.

THÔNG SỐ KỸ THUẬT CỦA SITRANS FMS500

Specification	Details
Sensor Size	DN 15–2000 (½”–80″)
Accuracy	±0.4% of flow (optional ±0.2%)
Materials3	Housing & Flanges: Carbon steel ASTM A 105 with C4/C5 corrosion protection (EN ISO 12944, up to 15 years) Electrodes & Grounding: Hastelloy C276/2.4819 Liner: NBR (water & wastewater), EPDM (certified for drinking water) Measuring Tube: Stainless steel AISI 304/1.4301 Terminal Box: Polycarbonate, 4 × M20 × 1.5 cable entries
Ambient Temperature	-40…+65 °C (-40…+149 °F)
Medium Temperature	NBR/EPDM: -10…+70 °C (14…158 °F) EPDM (MI-001): 0.1…30 °C (32…76 °F)
Operating Pressure	Up to 40 bar (580 psi), depending on size
Pressure Drop	DN 15–25: Max. 20 mbar (0.29 psi) at 1 m/s DN 40–300: Max. 25 mbar (0.36 psi) at 3 m/s DN 350–2000: Negligible
Ingress Protection	Standard: IP67 (NEMA 6) Optional: IP68 (NEMA 6P, continuous immersion up to 10 m)
Vibration Resistance	18…1000 Hz, 3.17 g RMS (sensor + MAG 5000/6000) 1.14 g RMS (with MAG 6000 I)
Certifications	General: CE, UKCA, RoHS, PED 2014/68/EU Drinking Water: WRAS, NSF/ANSI 61, ACS, DVGW W270, Belgaqua, AS/NZS 4020, GB/T 5750 Custody Transfer: MI-001 (cold water, DN 50–300), KIWA, NMI M10, PTB K7.2 Fire Protection: FM Fire Service Meter (Class 1044) Others: DNV (marine), MCERTS, EAC, EPD
Calibration	Standard: Zero-point, 2 × 25%, 2 × 90% Optional: 5/10 points or ISO/IEC 17025

ỨNG DỤNG THỰC TẾ SITRANS FMS500

SITRANS FMS500 được sử dụng trong các lĩnh vực sau:

• Khai thác nước: Đo lường nước ngầm và nước bề mặt.
• Xử lý nước: Giám sát lưu lượng trong các nhà máy xử lý nước uống.
• Mạng phân phối nước: Phát hiện rò rỉ và quản lý hệ thống cấp nước.
• Tưới tiêu: Đo lường chính xác trong nông nghiệp.
• Xử lý nước thải: Quản lý nước thải, bùn và các chất lỏng công nghiệp.
• Nhà máy lọc: Hỗ trợ thẩm thấu ngược và siêu lọc.
• Công nghiệp nước: Đo lường nước làm mát và các chất lỏng khác.

CÁCH LẮP ĐẶT VÀ VẬN HÀNH SITRANS FMS500

SITRANS FMS500 được thiết kế để dễ dàng lắp đặt và vận hành:

Lắp đặt:

• Kết nối linh hoạt: Mặt bích EN 1092-1, ANSI, AWWA, AS, JIS.
• Không yêu cầu đoạn ống vào/ra: Hỗ trợ lắp đặt 0 × DN, phù hợp không gian hạn chế.
• Hỗ trợ IP66/67, tùy chọn IP68 cho lắp đặt ngầm hoặc ngập nước (10 m, liên tục).
• Điện cực nối đất tích hợp, không cần vòng nối đất bổ sung.

Vận hành:

• Tích hợp với bộ truyền tín hiệu FMT020, hỗ trợ giao thức HART, DeviceNet, PROFIBUS DP/PA, FOUNDATION Fieldbus, Modbus RTU/RS485.
• Công nghệ SENSORPROM™ tự động tải dữ liệu hiệu chuẩn, khởi động nhanh.
• Xác minh tại chỗ với dấu vân tay SENSORPROM, đảm bảo hiệu suất ổn định.
• Hoạt động dựa trên nguyên lý cảm ứng điện từ Faraday, đo lưu lượng từ vận tốc thấp đến 10 m/s.

ƯU ĐIỂM, NHƯỢC ĐIỂM

Ưu điểm:

• Độ chính xác cao: ±0.4% (tùy chọn ±0.2%), lý tưởng cho chuyển giao quyền giám sát và phát hiện rò rỉ.
• Độ bền vượt trội: Lớp lót NBR/EPDM chống mài mòn, hỗ trợ lắp đặt ngầm/ngập nước.
• Linh hoạt: Phạm vi kích thước DN 15–2000, thiết kế hình nón tăng độ chính xác lưu lượng thấp.
• Dễ sử dụng: SENSORPROM™ và xác minh tại chỗ đơn giản hóa vận hành.
• Chứng nhận toàn diện: Phù hợp nước uống, nước thải, và các tiêu chuẩn quốc tế.
• Giao hàng nhanh: Thuộc chương trình kho hàng.

Nhược điểm:

• Chỉ đo chất lỏng dẫn điện (độ dẫn ≥ 5 µS/cm).
• Nhiệt độ chất lỏng tối đa 70 °C, hạn chế trong ứng dụng nhiệt độ cao.
• Chi phí cao hơn cho các kích thước lớn (DN > 600).
