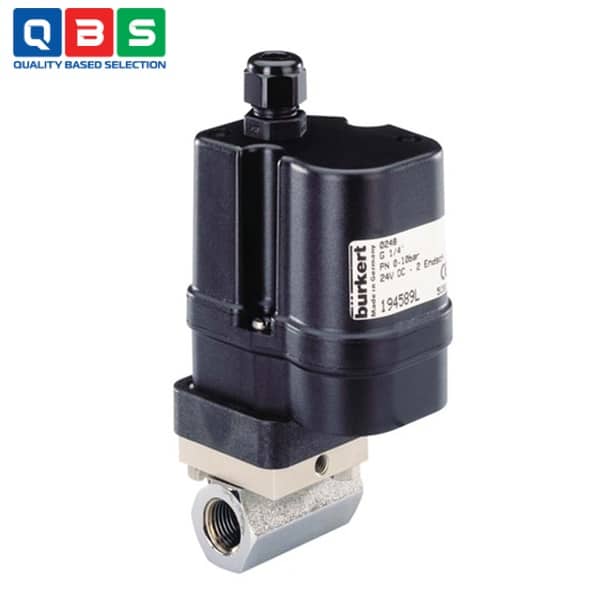

Van bi động cơ Type 0248
| Tên sản phẩm | Van bi động cơ |
| Model | 0248 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van bi động cơ Type 0248 |
Mô tả
Van bi động cơ Type 0248 bao gồm một bộ truyền động quay điện từ và một van bi mini 2/2 chiều. Kết nối giữa bộ truyền động và van bi được thực hiện bằng giao diện cơ khí (kết nối mặt bích). Bộ truyền động quay điện từ di chuyển van bi 90° và mở hoặc đóng tiết diện cáp. Van bi loại 0248 có thiết kế nhỏ gọn. Nó có thể được sử dụng cho nhiều ứng dụng với lưu lượng tương đối thấp, ví dụ như làm phần tử điều khiển cuối cùng cho các mạch nước nóng hoặc lạnh trong xe thương mại và xe lội nước cũng như trong chế tạo máy công cụ. Loại 0248 có thể được cung cấp thêm tùy chọn với bộ chỉ thị vị trí.
Ứng dụng của Van bi động cơ Type 0248
-
- Điều khiển đóng/mở dòng nước nóng – lạnh: Dùng làm phần tử chấp hành cuối trong các mạch nước nóng, nước lạnh có lưu lượng nhỏ.
- Hệ thống sưởi: Điều khiển cấp/ngắt nước nóng trong các hệ thống sưởi dân dụng và công nghiệp nhẹ.
- Hệ thống làm mát: Đóng/mở hoặc chuyển trạng thái dòng nước làm mát cho thiết bị, máy móc.
- Ngành ô tô và phương tiện chuyên dụng: Ứng dụng trong xe thương mại, xe chuyên dụng, xe lội nước/xe thủy bộ để điều khiển mạch nước nhiệt.
- Ngành chế tạo máy: Điều khiển dòng chất lỏng trong máy công cụ, máy CNC, hệ thống phụ trợ.
- Hệ thống tự động hóa công nghiệp nhỏ: Dùng trong các hệ thống cần van đóng/mở tự động bằng điện 24 VDC, thao tác 90°.
- Hệ thống cấp chất lỏng hoặc khí lưu lượng thấp: Phù hợp cho chất lỏng và khí không ăn mòn vật liệu van, áp suất đến 10 bar.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại van | Van bi 2/2 điều khiển bằng động cơ điện |
| Nguyên lý | Đóng/mở bằng bi quay 90° |
| Vật liệu thân van | Đồng thau mạ crom |
| Vật liệu bi | Đồng thau mạ cứng |
| Vật liệu làm kín | PTFE / FPM |
| Đường kính danh nghĩa (DN) | DN 8 mm |
| Kiểu kết nối | Ren G 1/8 – G 1/4 – G 3/8 |
| Áp suất làm việc | 0 – 10 bar |
| Công suất tiêu thụ | 4 W |
| Dòng định mức | 60 mA |
| Mô-men xoắn | 1,2 Nm (tối đa ngắn hạn 1,5 Nm) |
| Thời gian quay 90° | ~7 giây |
| Góc quay | 90° |
| Nhiệt độ môi trường | 0 đến +50 °C |
| Lưu chất sử dụng | Khí và chất lỏng không ăn mòn |
| Độ nhớt môi chất | ≤ 40 mm²/s |
Tham khảo Catalog chi tiết ở đây: Catalog Van bi động cơ Type 0248
Nguyên lý hoạt động của Van bi động cơ Type 0248
-
- Van gồm van bi 2/2 và bộ truyền động điện quay.
- Khi cấp điện (24 VDC), động cơ điện quay 90°.
- Chuyển động quay được truyền qua khớp mặt bích làm bi van xoay.
- Lỗ xuyên trên bi trùng với đường ống → van mở, cho lưu chất đi qua.
- Lỗ bi vuông góc với đường ống → van đóng, chặn dòng chảy.
- Khi mất điện, van giữ nguyên vị trí hiện tại (không tự hồi).
- Có thể gắn công tắc hành trình hoặc biến trở để phản hồi trạng thái mở/đóng về hệ thống điều khiển.
Ưu điểm nổi bật
-
- Thiết kế nhỏ gọn, dễ lắp đặt trong không gian hẹp.
- Đóng/mở nhanh, chính xác với góc quay 90°.
- Điều khiển bằng điện 24 VDC, an toàn và dễ tích hợp PLC.
- Độ kín cao, dùng bi van và gioăng PTFE/FPM.
