Van bướm 3 ngả GQ…A

Ứng dụng của Van bướm 3 ngả GQ…A

• • Hệ thống lưu trữ nhiệt băng: Dùng để kiểm soát dòng chảy và chặn trong hệ thống lưu trữ năng lượng lạnh dưới dạng băng.
  • Hệ thống sưởi ấm và làm mát: Áp dụng trong các hệ thống HVAC để điều tiết dòng chảy chất lỏng nóng/lạnh.
  • Hệ thống tháp giải nhiệt: Sử dụng để quản lý dòng chảy và chặn trong tháp làm mát, hỗ trợ tản nhiệt hiệu quả.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Van bướm 3 ngả GQ…A

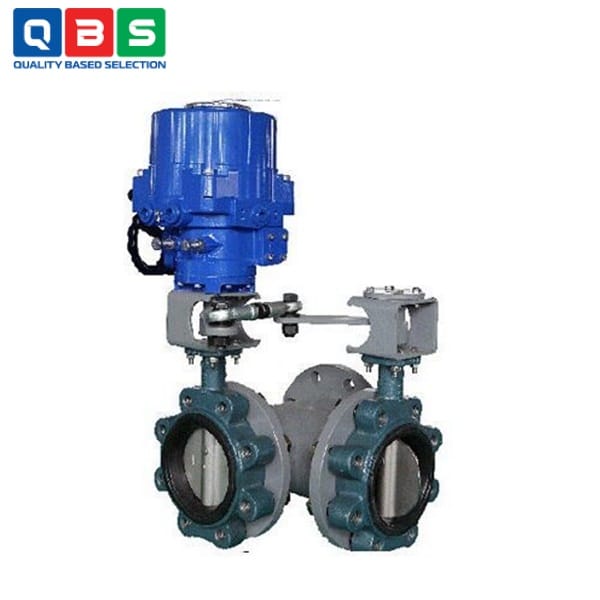

1. 1. Cấu hình chính: Thân van có 3 cổng (thường 1 cổng chung và 2 cổng phân nhánh), với 2 đĩa van bướm (disc) gắn trên trục chung hoặc cơ cấu liên kết, tạo thành hình chữ T hoặc chữ L tùy thiết kế.
   2. Hoạt động: Bộ truyền động điện (actuator GQ…A) quay 90° (quarter-turn) để điều khiển đồng thời 2 đĩa van. Khi actuator nhận tín hiệu ON (mở), đĩa van quay song song với dòng chảy → cho phép lưu chất đi từ cổng chung đến một (hoặc cả hai) cổng phân nhánh. Khi OFF (đóng), đĩa van quay vuông góc → chặn dòng chảy hoàn toàn ở một hoặc cả hai hướng.
   3. Chức năng chính: Chuyển hướng (diverting) hoặc chặn dòng (blocking) trong hệ thống, ví dụ chuyển dòng từ nguồn này sang nguồn khác, hoặc cô lập một nhánh.
   4. Đặc điểm: Chỉ ON-OFF (không modulating), tốc độ đóng/mở chậm (từ ~10 giây đến vài phút tùy model), có tay quay thủ công dự phòng và các tính năng an toàn như limit switch, heater chống ngưng tụ.

Ưu điểm nổi bật

• • Thiết kế nhỏ gọn, nhẹ: Dễ lắp đặt, tiết kiệm không gian.
  • Giá thành thấp hơn: Đặc biệt hiệu quả ở kích thước lớn (50A ~ 450A).
  • Mở/đóng nhanh quarter-turn (90°): Phù hợp ON-OFF, hoạt động đáng tin cậy.
  • Áp suất rơi thấp khi mở: Hỗ trợ lưu lượng lớn trong hệ thống HVAC, tháp giải nhiệt.
  • Chịu áp lực tốt: Vật liệu bền (body FC20, disc/stem SUS304, seat EPDM/PTFE).
