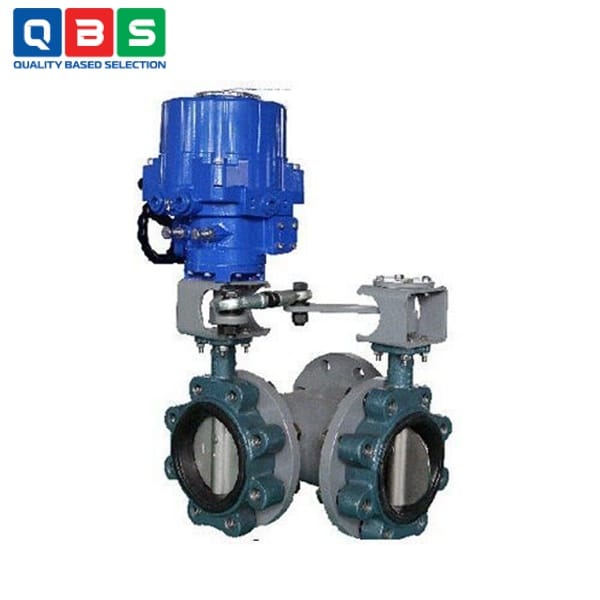

Van bướm 3 ngả GQ…P

Ứng dụng của Van bướm 3 ngả GQ…P

• • Hệ thống lưu trữ nhiệt băng: Sử dụng để kiểm soát dòng chảy trong quá trình lưu trữ và giải phóng năng lượng nhiệt từ băng, giúp tối ưu hóa hiệu quả năng lượng.
  • Hệ thống sưởi ấm và làm mát: Áp dụng trong các hệ thống HVAC để điều chỉnh lưu lượng chất lỏng giữa các đường ống, hỗ trợ chuyển đổi giữa chế độ sưởi ấm và làm mát.
  • Hệ thống tháp làm mát: Dùng để kiểm soát và chặn dòng chảy nước trong tháp làm mát, đảm bảo quy trình trao đổi nhiệt hiệu quả và ngăn chặn rò rỉ.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Van bướm 3 ngả GQ…P

1. 1. Cấu trúc chính: Thân van có 3 cửa (thường ký hiệu A, B, AB – AB là cửa chung), đĩa van gắn trên trục quay 90° bởi bộ truyền động điện.
   2. Chế độ hoạt động:
      • Mixing (trộn): Hai dòng vào (A và B) trộn lẫn rồi ra qua AB. Đĩa van điều chỉnh tỷ lệ mở giữa hai đường vào để thay đổi tỷ lệ trộn (ví dụ: trộn nước nóng/lạnh hoặc nước từ hai nguồn).
      • Diverting (phân dòng/chặn): Dòng vào từ AB, phân ra A hoặc B (hoặc tỷ lệ giữa hai). Đĩa van hướng dòng chảy đến một hoặc cả hai cửa ra.
   3. Điều khiển tỷ lệ: Bộ truyền động nhận tín hiệu analog (4-20mA, 0-10VDC, v.v.) → xoay đĩa van đến vị trí chính xác (không chỉ ON/OFF mà mở một phần), cho phép điều chỉnh lưu lượng liên tục và chính xác.
   4. Đặc điểm: Xoay góc 90° ±5°, thời gian hoạt động chậm (từ ~10-300 giây tùy model), phù hợp kiểm soát ổn định trong hệ thống HVAC, không dùng cho ứng dụng cần đóng/mở nhanh.

Ưu điểm nổi bật

• • Điều khiển tỷ lệ chính xác: Proportional actuator nhận tín hiệu analog (4-20mA / 0-10VDC…).
  • Thiết kế compact, nhẹ: Thân van lugged/flange, kích thước 50-450A, dễ lắp đặt, tiết kiệm không gian.
  • Độ bền cao: Vật liệu FC20 body + SUS304 disc/stem, seat EPDM/PTFE, chịu áp 10kgf/cm², nhiệt độ đến 70°C, IP67 chống nước/bụi.
  • Hoạt động ổn định, ít bảo trì: Xoay 90° chậm, có manual hand-wheel + de-clutching, heater chống ngưng tụ, ON/OFF indicator.
