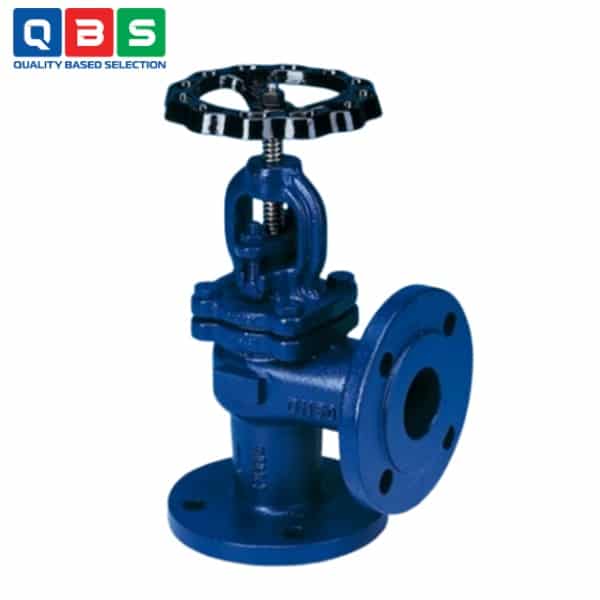

Van cầu ARI-STOBU - Ảnh 3

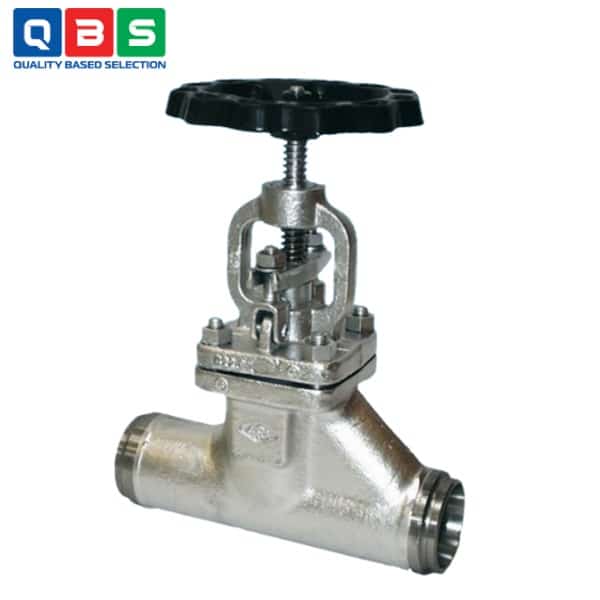

Van cầu ARI-STOBU - Ảnh 4

Van cầu ARI-STOBU

Tên sản phẩm Van cầu ARI
Model ARI-STOBU
Thương hiệu ARI
Xuất xứ Đức
Phân phối Công Ty TNHH Kỹ Thuật QBS
Xem catalog sản phẩm Catalog Van cầu ARI-STOBU
Gọi 0939487487 Tải catalog
Mô tả
Van cầu ARI-STOBU là loại van chặn (stop valve) thẳng qua với mặt bích và gioăng kín, được thiết kế để kiểm soát dòng chảy trong các hệ thống công nghiệp, y tế và sản xuất. Nó phù hợp cho các môi trường đòi hỏi độ bền cao, chống ăn mòn và khả năng chịu áp suất/temperatur khác nhau, chủ yếu sử dụng cho nước xử lý và các chất агрессив (aggressive media). Ứng dụng tập trung vào các lĩnh vực cần van kim loại kín khí, an toàn và dễ bảo trì, với các biến thể vật liệu (gang xám, gang cầu, thép đúc, thép rèn, thép không gỉ) để phù hợp với điều kiện cụ thể.

Ứng dụng của Van cầu ARI-STOBU

    • Lắp đặt công nghiệp: Sử dụng trong các hệ thống đường ống công nghiệp chung, nơi cần van chặn đáng tin cậy.
    • Bệnh viện: Áp dụng trong hệ thống nước, hơi nước hoặc chất lỏng y tế, đảm bảo vệ sinh và an toàn.
    • Thực phẩm và đồ uống: Dùng trong quy trình sản xuất, xử lý thực phẩm và đồ uống, nơi cần vật liệu chống ăn mòn và dễ vệ sinh.
    • Công nghệ xử lý: Hỗ trợ các quy trình xử lý hóa chất, chất lỏng hoặc khí trong sản xuất.
    • Cơ sở hơi nước: Phù hợp cho hệ thống hơi nước, khí nén hoặc vapor, với khả năng chịu nhiệt độ cao.
    • Sản xuất nhà máy: Sử dụng trong xây dựng và vận hành nhà máy, bao gồm sản xuất thiết bị và hệ thống đường ống.

Thông số kỹ thuật cơ bản

    • Loại van: Stop valve (globe valve) thẳng, seal tuyến (gland seal), ghế kim loại (metal seat).
    • Kết nối: Flanges (PN16/PN25/PN40).
    • Vật liệu chính:
      • Grey cast iron (EN-JL1040) hoặc SG iron (EN-JS1049) → PN16/PN25.
      • Cast steel (1.0619+N / GP240GH+N) → PN25/PN40.
    • Trim (nút chặn/seat/stem): Inox (1.4021+QT) hoặc hợp kim đồng (RG/MS code 02/03, max. 180°C).
    • Packing: Pure graphite (cao cấp, tùy chọn TA-Luft/EN ISO 15848-1).
    • Face-to-face: DIN EN 558 series 1.
    • Kvs: Cao, zeta-value thấp (~4.2–4.9) → tổn thất áp nhỏ.

Bảng thông số kích thước & hiệu suất chính (DN15–DN500)

DN L (mm) Face-to-face H (mm) Cao tổng Travel (mm) Kvs (m³/h) Zeta-value Trọng lượng approx. (kg) – Cast iron PN16 Trọng lượng approx. (kg) – Cast steel PN40
15 130 185 9 4.2 4.6 3.5–3.9 4.4–4.8
20 150 185 9 7.4 4.7 4–4.3 5.4
25 160 205 13 12 4.3 5–5.4 6.3–7.1
40 200 230 21 31 4.3 9.3–9.5 10.5–11.5
50 230 230 19 47 4.5 12.2–12.9 13.5–13.8
80 310 305 32 120 4.5 24.5 28
100 350 355 36 188 4.5 35–36 39.5–40
150 480 450 52–56 288–410 4.7–4.8 77–78 84
200 600 570 73–80 725 4.8–4.9 145–170 160–170
300 850 770 110–116 1635–2220 4.8–4.9 341 377–414
500 1350* 995 181 4530 4.9 — 1095–1150
Tham khảo Catalog chi tiết ở đây: Catalog Van cầu ARI-STOBU

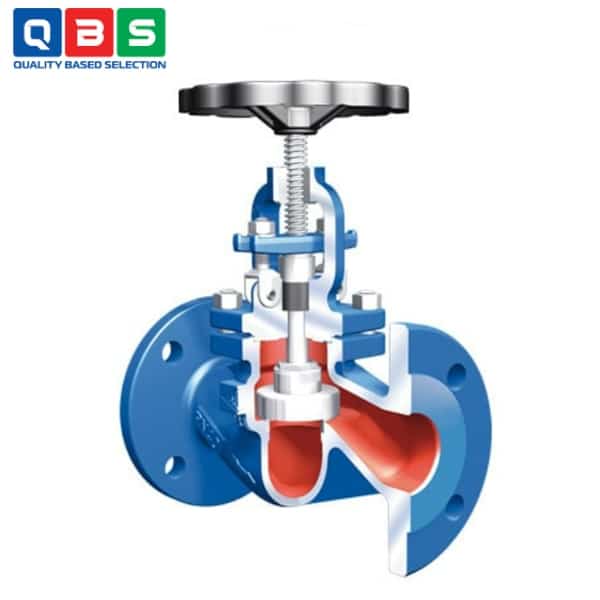

Nguyên lý hoạt động của Van cầu ARI-STOBU

    1. Quay tay quay (theo chiều kim đồng hồ hoặc ngược lại).
    2. Tay quay truyền lực quay → làm trục van (stem) chuyển động tuyến tính (lên/xuống) nhờ cơ cấu ren (threaded stem).
    3. Khi trục di chuyển lên → nút chặn (plug) nâng khỏi ghế van → mở van, cho phép chất lỏng/chất khí đi qua (dòng chảy thẳng, tổn thất nhỏ nhờ zeta-value thấp).
    4. Khi trục di chuyển xuống → nút chặn ép chặt vào ghế van kim loại → đóng van hoàn toàn, ngăn dòng chảy (sealing kim loại-kim loại).
    5. Phớt tuyến (packing graphite) luôn ép chặt quanh trục, ngăn rò rỉ ra ngoài theo trục khi van ở áp suất cao.

Ưu điểm nổi bật

    • Công nghệ đã được chứng minh: Độ tin cậy cao, tuổi thọ dài.
    • Nút chặn, trục và ghế làm từ vật liệu inox cứng: Chịu mài mòn, ăn mòn tốt.
    • Ren trục cán cứng + burnished: Vận hành mượt, ít mòn, dễ bảo dưỡng.
    • Phớt tuyến graphite cao cấp: Kín khí tuyệt vời, đạt chuẩn EN ISO 15848-1 / TA-Luft.

Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật

    • CÔNG TY TNHH KỸ THUẬT QBS
    • MST : 0318810101
    • HOTLINE : 0939 487 487
    • EMAIL : info@qbsco.vn
