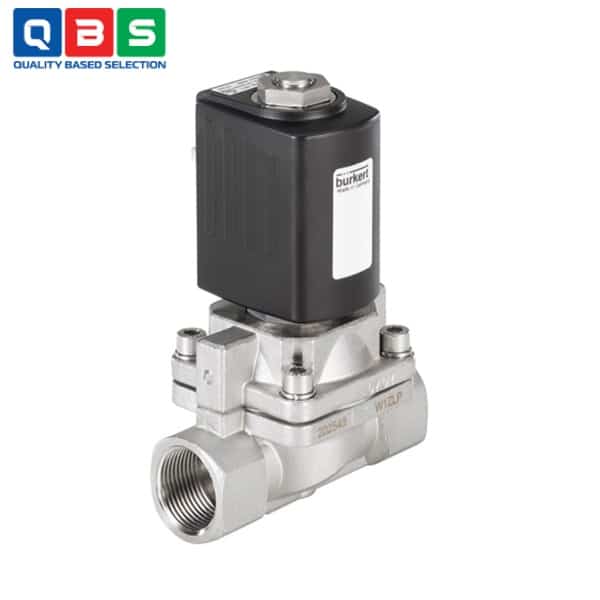

Van điện từ dạng piston 2/2 chiều Type 5407
| Tên sản phẩm | Van điện từ piston 2/2 chiều |
| Model | 5407 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện từ piston 2- 2 chiều Type 5407 |
Mô tả
Van điện từ dạng piston 2/2 chiều Type 5407 là van điện từ 2/2 tác động trực tiếp (direct-acting), kiểu lõi nâng (lifting armature), trạng thái thường đóng (NC). Van sử dụng lực điện từ tác động trực tiếp lên piston/lõi van để đóng–mở dòng môi chất mà không cần chênh áp tối thiểu, chuyên dùng cho nhiên liệu lỏng (đặc biệt dầu) và các ứng dụng van an toàn/ngắt dòng, đạt chuẩn DIN EN ISO 23553-1 và cấp bảo vệ IP65.
Ứng dụng của Van điện từ dạng piston 2/2 chiều Type 5407
-
- Van ngắt an toàn (safety shut-off) cho hệ thống đốt dầu/nhiên liệu lỏng.
- Đường hồi (return line) trong hệ thống đầu đốt dầu theo DIN EN ISO 23553-1.
- Hệ thống lò hơi, nồi đốt, burner công nghiệp dùng dầu.
- Hệ thống cấp – hồi nhiên liệu trong công nghiệp năng lượng.
- Hệ thống vận chuyển, lưu trữ nhiên liệu lỏng (heating oil, dầu hàng hải).
- Ứng dụng cần đóng/mở nhanh và tin cậy khi mất điện (van thường đóng).
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại van | Van điện từ 2/2 |
| Nguyên lý | Tác động trực tiếp (Direct-acting), lõi nâng |
| Trạng thái | Thường đóng (NC) |
| Chức năng | Van an toàn / van hồi nhiên liệu |
| Đường kính danh nghĩa | DN 20 |
| Kết nối | Ren G ¾ |
| Vật liệu thân | Inox (Stainless steel) |
| Vật liệu làm kín | PTFE / FKM |
| Môi chất | Dầu đốt, nhiên liệu lỏng |
| Nhiệt độ môi chất | 0 … +160 °C |
| Áp suất làm việc max | ~30 bar |
| Điện áp phổ biến | 110 V / 230 V AC (50 Hz) |
| Chu kỳ làm việc | 100% liên tục |
| Cấp bảo vệ | IP65 |
| Tiêu chuẩn | DIN EN ISO 23553-1 |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ dạng piston 2/2 chiều Type 5407
Nguyên lý hoạt động của Van điện từ dạng piston 2/2 chiều Type 5407
-
- Van ở trạng thái thường đóng (NC) khi chưa cấp điện: lò xo ép piston/lõi van xuống, chặn dòng môi chất.
- Khi cấp điện cho cuộn coil, từ trường sinh ra nâng lõi/piston lên.
- Cửa van mở, môi chất (dầu/nhiên liệu lỏng) chảy qua van.
- Khi ngắt điện, từ trường mất đi, lò xo đẩy piston về vị trí ban đầu.
- Van đóng kín ngay lập tức, đảm bảo ngắt dòng an toàn.
- Do là van tác động trực tiếp, không cần chênh áp tối thiểu để hoạt động.
Ưu điểm nổi bật
-
- Tác động trực tiếp → không cần chênh áp, hoạt động ổn định.
- Đóng/mở nhanh, đảm bảo an toàn nhiên liệu.
- Van thường đóng (NC) → tự động ngắt dòng khi mất điện.
- Đạt chuẩn DIN EN ISO 23553-1 cho van an toàn nhiên liệu lỏng.
- Độ kín cao, phù hợp dầu và nhiên liệu lỏng.
