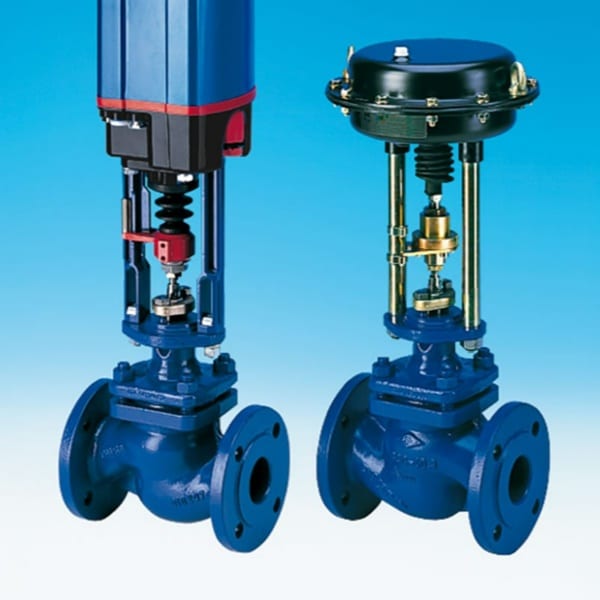

Van điều khiển ARI-STEVI Pro 470/471
| Tên sản phẩm | Van điều khiển ARI |
| Model | ARI-STEVI Pro 470/471 |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điều khiển ARI-STEVI Pro 470-471 |
Mô tả
Van điều khiển ARI-STEVI Pro 470/471 là loại van thẳng qua với phích cắm dẫn hướng trục, được thiết kế cho các nhiệm vụ kiểm soát phức tạp, điều kiện hoạt động khắc nghiệt và các yêu cầu đặc biệt. Nó phù hợp cho các ứng dụng trong công nghệ quy trình, phức hợp công nghiệp (bao gồm cả nặng), xây dựng nhà máy, công nghiệp hóa chất và công nghệ nhà máy điện. Van xử lý các chất lỏng và khí đa dạng như chất làm lạnh, nước, dầu nhiệt, hơi nước và khí gas.
Ứng dụng của Van điều khiển ARI-STEVI Pro 470/471
-
- Nhà máy điện: Điều khiển hơi nước, nước nóng, dầu nhiệt trong lò hơi, turbine, hệ thống làm mát, bypass, hoặc feedwater control.
- Ngành hóa chất và lọc dầu: Xử lý khí, chất lỏng ăn mòn, dung môi, hydrocarbon ở quy trình cracking, distillation, hoặc phản ứng hóa học.
- Công nghệ quy trình công nghiệp: Điều khiển dòng chảy refrigerant, cooling water, hot water, gases trong nhà máy sản xuất phân bón, giấy, dệt may.
- Xây dựng nhà máy & hệ thống phức tạp: Ứng dụng trong hệ thống xử lý khí nén, lubrication, compressed air, hoặc HTF nơi cần rangeability cao và sealing bền.
- Marine & offshore: Điều khiển steam, thermal oil, gases trong hệ thống tàu biển hoặc giàn khoan.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết chính |
| Loại van | Control valve straight-through, shaft-guided plug, blow-out protected stem |
| Kích thước | DN15 – DN150 |
| Áp suất danh nghĩa | PN16, PN25, PN40 (tùy vật liệu) |
| Vật liệu thân van | 5.3103 (PN16/25) |
| 1.0619+N (PN25/40) | |
| 1.4581 (PN25/40) | |
| Khác theo yêu cầu | |
| Nhiệt độ hoạt động | -60°C đến +450°C (tùy sealing & vật liệu; lên 530°C tùy phiên bản) |
| Sealing trục (stem) | Fig. 470: PTFE-V-ring (-10°C đến +220°C) tiêu chuẩn; tùy chọn EPDM, PTFE/graphite packing |

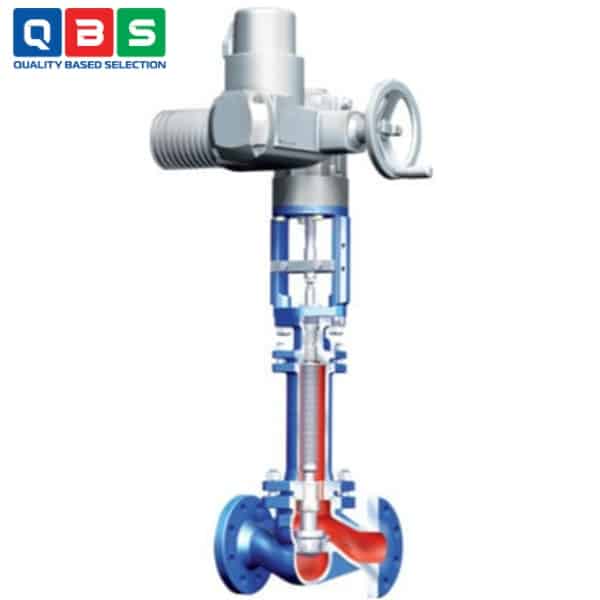

| Fig. 471: Bellows thép không gỉ + graphite packing (-60°C đến +450°C) tiêu chuẩn; tùy chọn V-ring/EPDM | |
| Thiết kế plug (tiêu chuẩn) | Parabolic plug, metal seat, leakage class IV, equal % / linear, rangeability 50:1 |
| Plug tùy chọn | Tăng kín (IV-S1) |
| PTFE soft seal (VI, max 200°C) | |
| Pressure balanced | |
| V-port (30:1) | |
| Perforated / perforated cage (giảm noise/cavitation, 30:1) | |

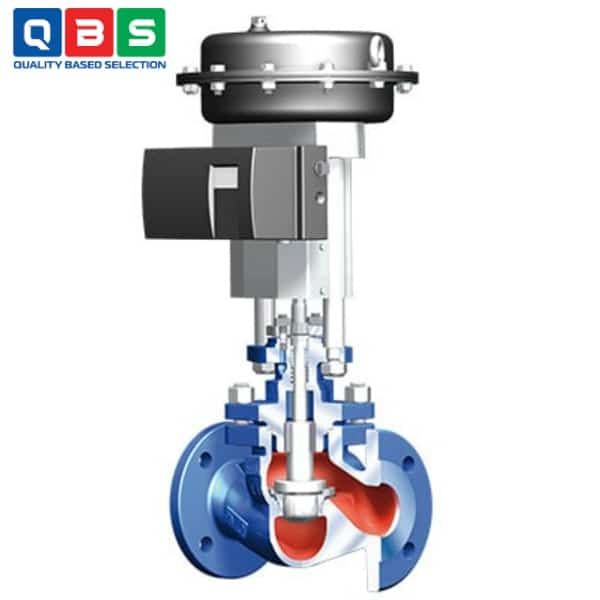

| Actuator | Pneumatic ARI-DP (DP32-35); Electric ARI-PREMIO, AUMA SAR (fail-safe, explosion-proof tùy chọn) |

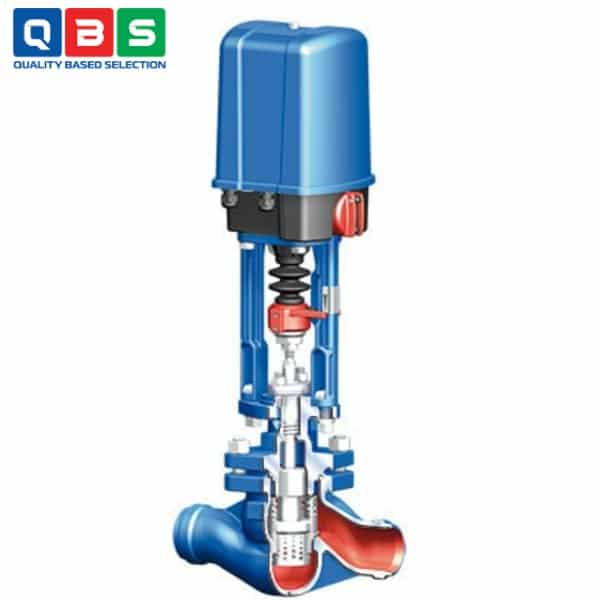

| Kết nối | FlA1:B19anges (mặt bích); Butt weld ends (hàn đối đầu) tùy phiên bản |
Tham khảo Catalog chi tiết ở đây: Catalog Van điều khiển ARI-STEVI Pro 470/471
Nguyên lý hoạt động của Van điều khiển ARI-STEVI Pro 470/471
-
- Cơ bản: Actuator di chuyển thân van (stem) lên/xuống → nút van (plug) di chuyển so với ghế van (seat) → thay đổi diện tích mở → điều chỉnh lưu lượng môi chất (nước, hơi, khí, dầu nhiệt…).
- Hướng dòng chảy: Thường chống chiều đóng (flow against closing direction) để ổn định và tránh rung.
- Với plug perforated/perforated cage: Khí/hơi chảy chống chiều đóng (giảm tiếng ồn); chất lỏng chảy theo chiều đóng (giảm cavitation/flashing).
- Đặc điểm nổi bật: Plug dẫn hướng chính xác (shaft-guided) → chống rung/vibration; sealing bellow (Fig. 471) hoặc packing → chống rò rỉ; các loại plug (parabolic, perforated, V-port, pressure balanced) cho đặc tính dòng chảy equal percentage/linear, rangeability 50:1 hoặc 30:1, leakage class IV-VI.
Ưu điểm nổi bật
-
- Chính xác cao: Điều khiển chính xác, đặc tính dòng chảy tối ưu, rangeability 50:1.
- Bền bỉ & ổn định: Shaft-guided plug chống rung/vibration ở ΔP cao; stem blow-out protected; bellows seal chống rò rỉ hoàn toàn.
- An toàn & giảm nhiễu: Perforated/multi-stage plug giảm tiếng ồn, cavitation/flashing; leakage class IV-VI.
- Linh hoạt cực cao: Nhiều loại plug/sealing, Kvs giảm được, vật liệu đa dạng, nhiệt độ -60°.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
