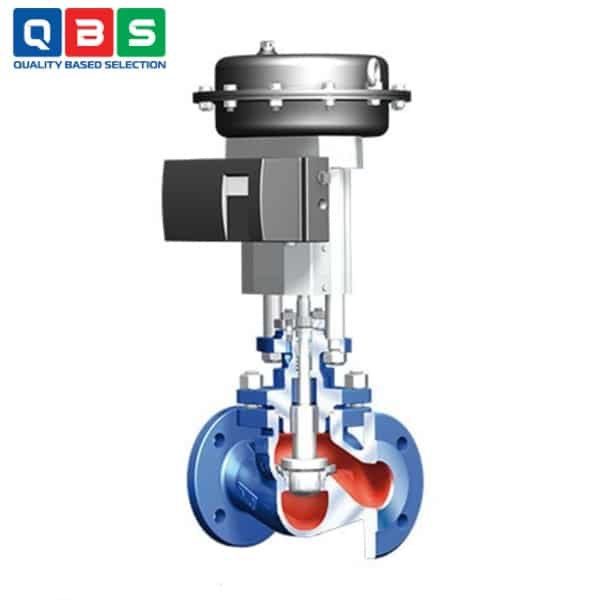

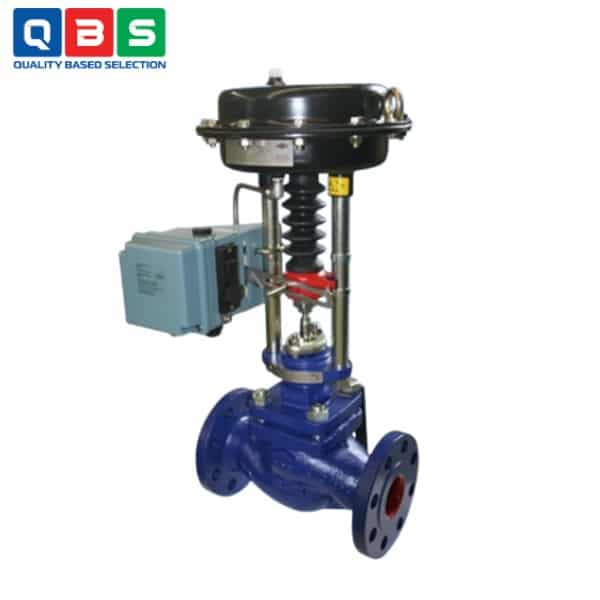

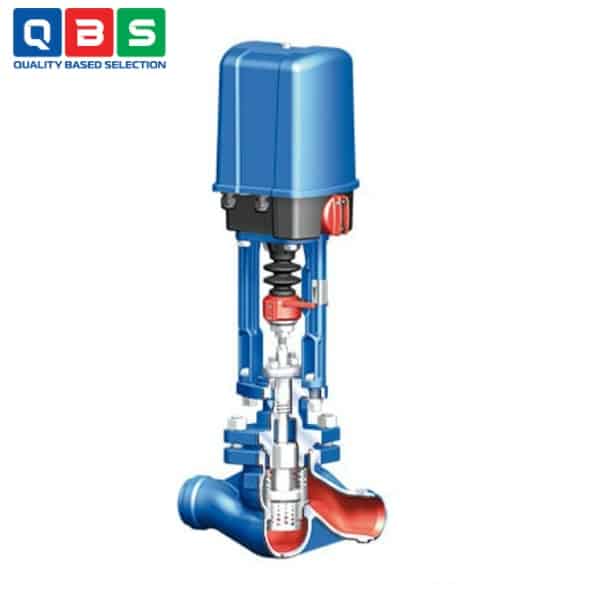

Van điều khiển ARI-STEVI Pro 470/471 ANSI
| Tên sản phẩm | Van điều khiển ARI |
| Model | ARI-STEVI Pro 470/471 ANSI |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điều khiển ARI-STEVI Pro 470-471 ANSI |
Mô tả
Van điều khiển ARI-STEVI Pro 470/471 ANSI là loại van thẳng qua với phích cắm dẫn hướng trục, được thiết kế cho các nhiệm vụ kiểm soát phức tạp, điều kiện hoạt động khắc nghiệt và các yêu cầu đặc biệt. Nó phù hợp cho các ứng dụng trong công nghệ quy trình, phức hợp công nghiệp (bao gồm cả nặng), xây dựng nhà máy, công nghiệp hóa chất và công nghệ nhà máy điện. Van xử lý các chất lỏng và khí đa dạng như chất làm lạnh, nước, dầu nhiệt, hơi nước và khí gas.
Ứng dụng của Van điều khiển ARI-STEVI Pro 470/471 ANSI
-
- Công nghệ quy trình: Sử dụng trong các hệ thống quy trình sản xuất yêu cầu kiểm soát dòng chảy chính xác.
- Hệ thống công nghiệp nặng và phức tạp: Áp dụng cho các cơ sở công nghiệp lớn, nơi có điều kiện vận hành khắc nghiệt.
- Xây dựng nhà máy: Hỗ trợ trong việc thiết kế và lắp đặt các nhà máy, đảm bảo tích hợp vào hệ thống điều khiển tự động hóa.
- Ngành công nghiệp hóa chất: Lý tưởng cho xử lý hóa chất, khí và chất lỏng trong môi trường ăn mòn hoặc yêu cầu an toàn cao.
- Công nghệ nhà máy điện: Sử dụng trong các nhà máy điện để kiểm soát hơi nước, condensate và khí.
Thông số kỹ thuật cơ bản
| Thông số | Fig. 470 (Packing seal) |
| Kích thước danh nghĩa | DN 25–200 / NPS 1″–8″ |
| Áp suất danh nghĩa | ANSI 150 / ANSI 300 |
| Vật liệu thân | SA216 WCB (carbon steel); optional SA351 CF8M (stainless) |
| Kết nối | Flanges; optional butt weld ends |
| Stem sealing (chuẩn) | PTFE V-ring (-10°C đến 220°C) hoặc PTFE-packing (-10°C đến 250°C) |
| Stem sealing (tùy chọn) | Graphite packing (-10°C đến 425°C), EPDM (-10°C đến 150°C, steam đến 180°C) |
| Áp suất-nhiệt độ (ANSI 150, SA216WCB) | -29°C đến 38°C: 19.6 bar → 425°C: 5.5 bar |
| Áp suất-nhiệt độ (ANSI 300, SA216WCB) | -29°C đến 38°C: 51.1 bar → 425°C: 28.8 bar |
| Plug thiết kế chuẩn | Parabolic (DN25-150), V-port (DN200); metal seat, Leakage IV |
| Flow characteristic | Equal percentage (glp) hoặc linear (lin) |
| Rangeability | 50:1 (parabolic); 30:1 (V-port/perforated) |
| Leakage class | IV (metal seat); VI (soft seat optional) |
| Actuator | Pneumatic ARI-DP; Electric ARI-PREMIO / AUMA |
| Guiding | Shaft-guided (plug shaft); optional seat ring |
Tham khảo Catalog chi tiết ở đây: Catalog Van điều khiển ARI-STEVI Pro 470/471 ANSI
Nguyên lý hoạt động của Van điều khiển ARI-STEVI Pro 470/471 ANSI
-
- Cơ chế chính: Actuator (pneumatic hoặc electric) nhận tín hiệu điều khiển → di chuyển stem (trục van) lên/xuống → plug (nón hoặc perforated) di chuyển tương đối so với seat ring (ghế van cố định) → thay đổi diện tích mở → kiểm soát lưu lượng và áp suất.
- Plug luôn hướng dẫn chính xác bởi trục (post-guided), đảm bảo ổn định, chống rung và chính xác cao.
- Dòng chảy thường chống chiều đóng (flow-to-close) để tăng lực đóng và giảm nguy cơ rung.
- Với plug perforated hoặc V-port: dòng chảy có thể điều chỉnh hướng (chống chiều đóng cho khí/hơi để giảm tiếng ồn, thuận chiều cho chất lỏng ở điều kiện cavitation/flashing).
Ưu điểm nổi bật
-
- An toàn vượt trội: Blow-out proof stem, shaft-guided plug, optional two-ply bellows seal chống rò rỉ tuyệt đối.
- Chính xác cao: Rangeability 50:1 hoặc 30:1, kiểm soát ổn định ở ΔP lớn, chống rung/vibration.
- Linh hoạt tối đa: Trim thay thế dễ, giảm Kvs đến 6 mức, nhiều plug, stem seal đa dạng.
- Giảm tiếng ồn & cavitation: Perforated/multi-stage trim, hướng dòng tối ưu cho khí/hơi/lỏng ở điều kiện khắc nghiệt.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
