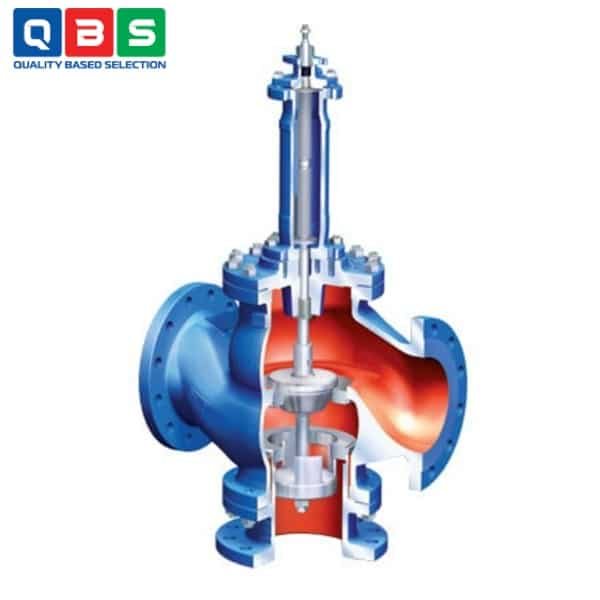

Van điều khiển ARI-STEVI Smart 423/463
| Tên sản phẩm | Van điều khiển ARI |
| Model | ARI-STEVI Smart 423/463 |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điều khiển ARI-STEVI Smart 423-463 |
Mô tả
Van điều khiển ARI-STEVI Smart 423/463 là van điều khiển 3 chiều (3-way control valve) với mặt bích, được thiết kế để sử dụng trong các hệ thống điều khiển dòng chảy chất lỏng hoặc khí, đặc biệt cho việc trộn (mixing) hoặc phân chia (diverting) dòng chảy. Nó phù hợp với các nhiệm vụ điều khiển đơn giản, không yêu cầu cao về điều kiện hoạt động khắc nghiệt.
Ứng dụng của Van điều khiển ARI-STEVI Smart 423/463
-
- Công nghệ HVAC và xây dựng: Trộn hoặc chuyển hướng nước làm mát/nước nóng, nước muối hoặc hơi nước để điều chỉnh nhiệt độ trong hệ thống sưởi/làm mát.
- Khu phức hợp công nghiệp: Điều khiển lưu lượng trong các quy trình kỹ thuật cơ khí liên quan đến nước nóng, khí hoặc hơi nước.
- Kỹ thuật cơ khí: Trộn/chuyển hướng chất lỏng tiêu chuẩn trong các thiết lập không nguy hiểm, tương thích với môi chất lên đến 450°C và áp suất lên đến PN40.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết chính |
| Kiểu van | 3-way mixing (chuẩn) / diverting (tùy chọn), với seat rings vít |
| Kích thước danh nghĩa | DN200 – DN250 – DN300 |
| Áp suất danh nghĩa | PN16 (gang/thép dẻo), PN25 / PN40 (thép đúc 1.0619+N) |
| Vật liệu thân van | EN-JL1040 (gang), EN-JS1049 (thép dẻo), 1.0619+N (thép), inox tùy chọn |
| Nhiệt độ hoạt động | -10°C đến +250°C (PTFE), đến +450°C (graphite packing), đến +180°C (EPDM cho nước/hơi) |
| Đặc tính dòng chảy | Tuyến tính (linear), Kvs giảm khi dùng diverting plug |
| Độ kín | Lớp IV theo DIN EN 60534-4 |
| Thiết kế plug | Parabolic hoặc V-port, metal seat |
| Phốt thân van | Chuẩn: PTFE-packing (-10…+250°C) Tùy chọn: EPDM (-10…+150°C), Pure graphite (-10…+450°C), Bellows tùy chọn |
| Actuator | Khí nén (ARI-DP34/DP34T, 6 bar) hoặc điện (PREMIO, AUMA) |
| Ứng dụng điển hình | Nước làm mát/nóng, hơi, khí, brine – HVAC, công nghiệp, cơ khí (non-critical) |
Tham khảo Catalog chi tiết ở đây: Catalog Van điều khiển ARI-STEVI Smart 423/463
Nguyên lý hoạt động của Van điều khiển ARI-STEVI Smart 423/463

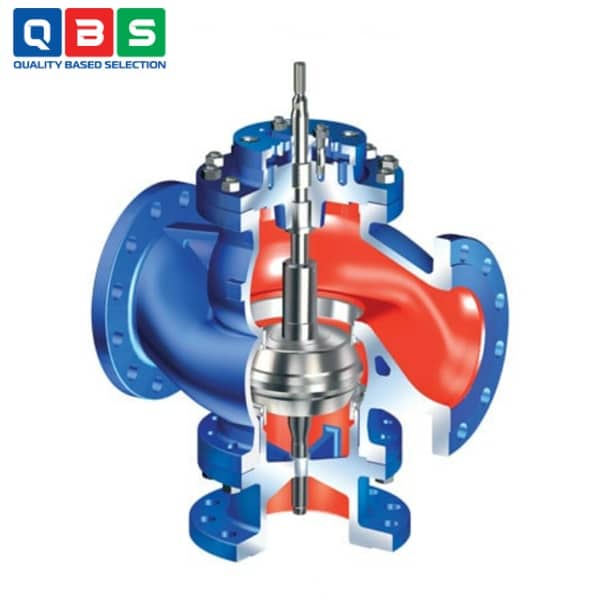

Van 3 ngả này dùng để trộn (mixing) hoặc phân dòng (diverting) lưu chất (nước, hơi, khí…) bằng cách điều chỉnh vị trí thân van hình nón (plug) di chuyển lên/xuống nhờ bộ truyền động khí nén hoặc điện.
-
- Chế độ trộn (Mixing – thiết kế chuẩn): Hai dòng vào (thường một nóng, một lạnh) → trộn lại thành một dòng ra với nhiệt độ/tỷ lệ mong muốn.
- Chế độ phân dòng (Diverting – thiết kế tùy chọn): Một dòng vào → phân chia thành hai dòng ra (ví dụ: một phần đi qua bộ trao đổi nhiệt, phần còn lại bypass).
Ưu điểm nổi bật
-
- Đơn giản & đáng tin cậy: Dành cho nhiệm vụ điều khiển cơ bản, không quan trọng, yêu cầu tiêu chuẩn.
- Linh hoạt cao: 3 ngả trộn hoặc phân dòng, dùng được actuator khí nén/điện.
- Bền bỉ & chịu nhiệt áp tốt: PN16–PN40, lên đến 450°C, vật liệu đa dạng.
- Độ kín tốt: Lớp rò rỉ IV (DIN EN 60534-4), phốt thân van bảo trì thấp.
