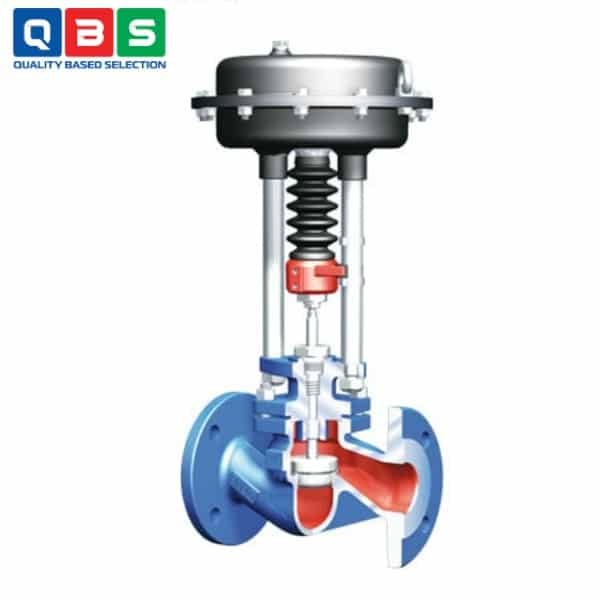

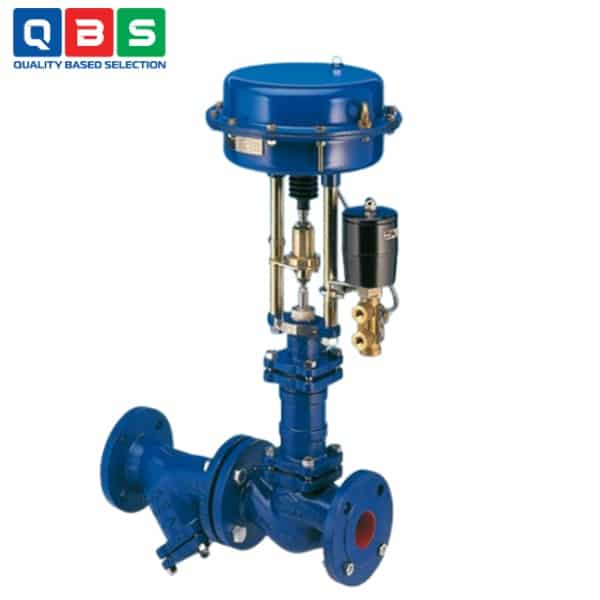

Van điều khiển ARI-STEVI Smart 440/441
| Tên sản phẩm | Van điều khiển ARI |
| Model | ARI-STEVI Smart 440/441 |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điều khiển ARI-STEVI Smart 440-441 |
Mô tả
Van điều khiển ARI-STEVI Smart 440/441 là van điều khiển thẳng với mặt bích, được thiết kế cho các nhiệm vụ điều khiển đơn giản trong điều kiện vận hành không nghiêm trọng, đáp ứng các yêu cầu tiêu chuẩn. Nó được áp dụng trong các lĩnh vực công nghiệp phức hợp, công nghệ xây dựng và kỹ thuật cơ khí, xử lý đa dạng các môi chất như chất làm lạnh, nước làm mát, nước ấm, nước nóng, dầu nhiệt, hơi nước, khí, kiềm, axit, nước khử ion, hơi nước tinh khiết, v.v.
Ứng dụng của Van điều khiển ARI-STEVI Smart 440/441
-
- Hệ thống HVAC: Điều chỉnh lưu lượng nước lạnh, nước nóng, hơi nước, khí nén để kiểm soát nhiệt độ và thông gió trong tòa nhà, nhà máy.
- Quy trình công nghiệp: Kiểm soát lưu lượng hơi nước, dầu nhiệt, khí gas, axit, kiềm, nước khử ion, chất làm lạnh trong sản xuất, trao đổi nhiệt, hệ thống nồi hơi.
- Kỹ thuật cơ khí và công nghệ xây dựng: Nhiệm vụ điều khiển đơn giản, điều kiện không khắc nghiệt như hệ thống sưởi ấm, làm mát, xử lý chất lỏng không ăn mòn.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Loại van | Van globe điều khiển thẳng (straight-through control valve) |
| Kích cỡ danh nghĩa (DN) | 15 – 250 |
| Áp suất danh nghĩa (PN) | PN16 / PN25 / PN40 |
| Vật liệu thân van | Gang xám (EN-JL1040), Gang cầu (EN-JS1049), Thép đúc (1.0619+N), Inox (1.4408) |
| Nhiệt độ hoạt động | -60°C đến +450°C (tùy vật liệu & sealing; graphite lên 450°C, PTFE max 250°C) |
| Niêm kín stem | Fig. 440: PTFE V-ring / packing / graphite (tùy chọn) |
| Fig. 441: Bellows thép không gỉ + graphite/packing (niêm kín tuyệt đối) | |
| Thiết kế plug | Parabolic (DN15-150), V-port (DN200-250); Equal percentage hoặc Linear |
| Leakage class | IV (tiêu chuẩn), IV-S1 (tight shut-off), VI (soft seal PTFE max 200°C) |
| Rangeability | 50:1 (DN15-150), 30:1 (DN200-250) |
| Bộ truyền động | Pneumatic: ARI-DP 32-34 (max 6 bar, reversible, rolling diaphragm) |
| Electric: ARI-PREMIO, AUMA, fail-safe FR1/FR2 (IP65/IP67, explosion-proof tùy chọn) | |
| Đặc tính lưu lượng | Equal percentage (glp) hoặc Linear (lin) |
| Kvs range | Từ ~4 đến 1600 (tùy DN) |
| Chứng nhận | PED 2014/68/EU, DIN EN 14597 (fail-safe), DIN-DVGW (khí dễ cháy) |
Tham khảo Catalog chi tiết ở đây: Catalog Van điều khiển ARI-STEVI Smart 440/441
Nguyên lý hoạt động của Van điều khiển ARI-STEVI Smart 440/441
Hoạt động dựa trên cơ chế di chuyển tuyến tính của plug (đĩa van) để điều chỉnh lưu lượng chất lỏng/khí/hơi đi qua van.
-
- Bộ truyền động (pneumatic hoặc electric) nhận tín hiệu điều khiển (ví dụ: 4-20mA, áp suất khí nén) → tạo lực đẩy/kéo thân van (stem) di chuyển lên/xuống.
- Plug (parabolic hoặc V-port) gắn với stem di chuyển trong thân van → thay đổi diện tích mở giữa plug và seat → điều chỉnh chính xác lưu lượng (theo đặc tính equal percentage hoặc linear).
- Fig. 440 (standard sealing): Dùng PTFE V-ring, packing hoặc graphite để niêm kín stem.
- Fig. 441 (bellows seal): Sử dụng bellows thép không gỉ kết hợp packing để niêm kín tuyệt đối, chịu nhiệt cao (-60°C đến 450°C).
Ưu điểm nổi bật
-
- Độ bền & chịu nhiệt cao: -60°C đến 450°C, áp suất đến PN40
- Niêm kín tuyệt đối: Bellows thép không gỉ (Fig. 441) + graphite/PTFE linh hoạt
- Điều khiển chính xác: Rangeability 50:1 (DN15-150), đặc tính equal percentage hoặc linear
- Đa dạng actuator: Khí nén (rolling diaphragm, reversible), điện (IP65/IP67, fail-safe, explosion-proof)
