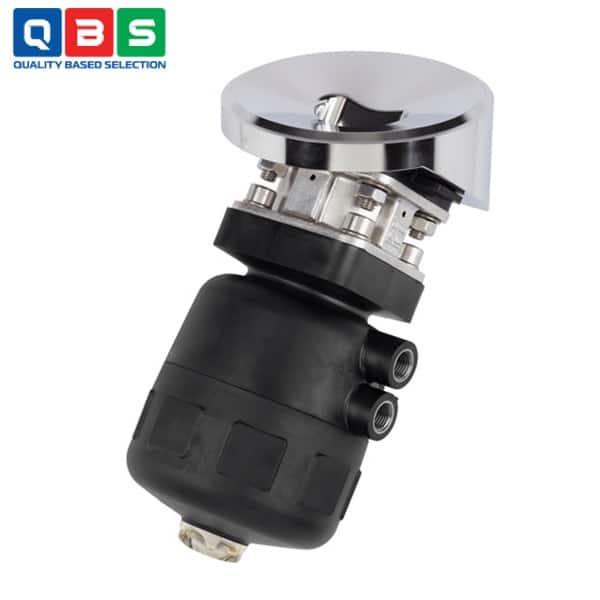

Van màng đáy bồn vận hành Type 2033
| Tên sản phẩm | Van màng đáy bồn vận hành |
| Model | 2033 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van màng đáy bồn vận hành Type 2033 |
Mô tả
Van màng đáy bồn vận hành Type 2033 bao gồm một bộ truyền động piston vận hành bằng khí nén, một màng ngăn và một thân van đáy bể. Bộ truyền động đã được kiểm chứng và bền chắc với vỏ nhựa đảm bảo sử dụng trong điều kiện môi trường vệ sinh hoặc ăn mòn. Thân van hiệu quả về lưu lượng với ít khoảng trống chết cho phép tốc độ dòng chảy cao và phạm vi ứng dụng rộng rãi. Thân van và màng ngăn có sẵn trong tất cả các vật liệu và biến thể thông dụng. Bộ truyền động có thiết kế nhỏ gọn, có thể tiệt trùng bằng nồi hấp (biến thể PPS). Có thể tích hợp các bộ phận tự động hóa loại 8690/8697 ở tất cả các cấp cấu hình (có thể lắp đặt thêm). Có sẵn biến thể thiết bị chống cháy nổ ATEX/IECEx. Thân bổ sung có sẵn tùy chọn bằng nhựa hoặc thép không gỉ. Bộ truyền động được trang bị tiêu chuẩn bộ chỉ báo vị trí quang học tích hợp, tùy chọn có thể lắp đặt bộ giới hạn hành trình tối thiểu/tối đa.
Ứng dụng của Van màng đáy bồn vận hành Type 2033
-
- Kiểm soát chất lỏng siêu tinh khiết và vô trùng: Sử dụng trong các quy trình yêu cầu độ sạch cao, như sản xuất dược phẩm, công nghệ sinh học
- Xử lý chất lỏng ăn mòn hoặc mài mòn: Áp dụng trong môi trường khắc nghiệt, như hóa chất công nghiệp, nơi van cần chịu được các chất lỏng ăn mòn hoặc mài mòn.
- Rút và nạp tối ưu cho bồn chứa: Cho phép rút cạn và nạp đầy hiệu quả các bồn chứa hoặc bình phản ứng, với lưu lượng cao và không gian chết tối thiểu.
- Ứng dụng trong ngành thực phẩm và đồ uống: Đáp ứng tiêu chuẩn vệ sinh như FDA, USP Class VI, 3-A Sanitary Standards và EC Regulation 1935/2004.
- Môi trường công nghệ sinh học và dược phẩm: Xử lý chất lỏng có độ nhớt cao, vô trùng hoặc siêu tinh khiết, hỗ trợ tích hợp tự động hóa.
- Điều kiện môi trường khắc nghiệt: Sử dụng trong các khu vực ẩm ướt, ăn mòn hoặc yêu cầu chống nổ.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết chính |
| Kích thước danh nghĩa | DN 06…DN 100 (¼”…4″) |
| Chất liệu thân van | Thép không gỉ 1.4435 (316L), theo DIN/EN/ASME BPE |
| Chất liệu màng chắn | EPDM (AD), PTFE/EPDM (EA), Advanced PTFE/EPDM (EU), GYLON®/EPDM (ER) |
| Bề mặt tiếp xúc | Ra ≤ 0.38 µm (electropolished) … ≤ 1.6 µm (tùy chọn) |
| Áp suất pilot tối đa | 7 bar (actuator ≤125 mm PPS), 6 bar (actuator 175/225 mm PA) |
| Nhiệt độ môi trường | -10…+140 °C (tùy actuator: PPS lên +140 °C, PA thấp hơn) |
| Nhiệt độ chất lỏng | -10…+143 °C (EPDM/Advanced PTFE), tiệt trùng hơi +150 °C/60 min |
| Chế độ điều khiển | CF A (Normally Closed), CF B (Normally Open), CF I (Double acting) |
| Kết nối | Weld (DIN/EN/ISO/ASME), Clamp (DIN/ASME) |
| Chứng nhận vệ sinh | 3-A, FDA, USP Class VI, EC 1935/2004 |
| Chứng nhận chống nổ | Tùy chọn ATEX/IECEx (Zone 1/21, 2/22) |
| Actuator | Nhựa PPS/PA, nhỏ gọn, autoclavable, chỉ báo vị trí quang học |
Tham khảo Catalog chi tiết ở đây: Catalog Van màng đáy bồn vận hành Type 2033
Nguyên lý hoạt động của Van màng đáy bồn vận hành Type 2033
-
- Control Function A (CF A) – Thông thường đóng (Normally Closed): Van đóng mặc định nhờ lực lò xo (spring force) ép piston xuống, làm màng chắn bịt kín lối ra. Khi cấp khí nén pilot (pilot air) vào cổng điều khiển (áp suất tối đa 7 bar tùy kích cỡ), piston được đẩy lên, màng chắn nâng lên → van mở, cho phép chất lỏng chảy ra từ đáy bồn.
- Control Function B (CF B) – Thông thường mở (Normally Open): Van mở mặc định nhờ lực lò xo giữ piston ở vị trí nâng màng chắn. Khi cấp khí nén pilot, piston bị đẩy xuống → màng chắn đóng lại, van đóng.
- Control Function I (CF I) – Hai chiều: Vị trí van phụ thuộc hoàn toàn vào áp suất khí nén pilot bên ngoài (không có lò xo mặc định), cho phép điều khiển linh hoạt đóng/mở tùy theo tín hiệu khí nén.
Ưu điểm nổi bật
-
- Vệ sinh cực cao: Ra ≤ 0.38 µm, không gian chết thấp, dễ tiệt trùng hơi nước.
- Bền bỉ môi trường khắc nghiệt: Vỏ nhựa PPS/PA chịu ăn mòn, nhiệt cao.
- Lưu lượng lớn, dòng chảy tối ưu.
- Đa dạng vật liệu màng & kết nối (EPDM, PTFE, weld, clamp…).
