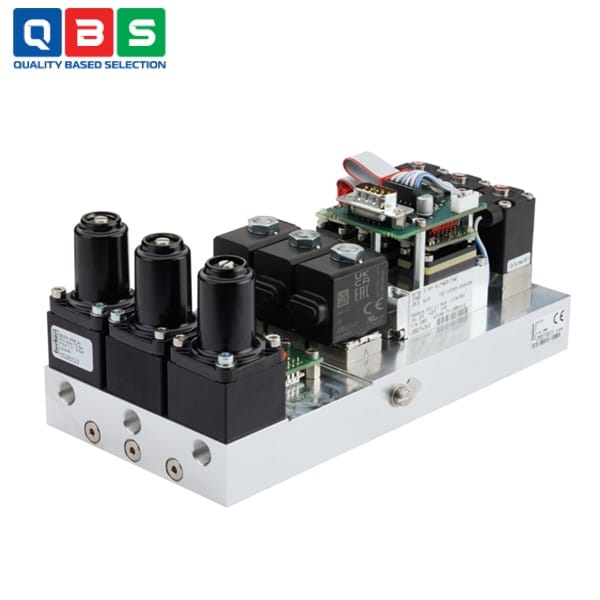

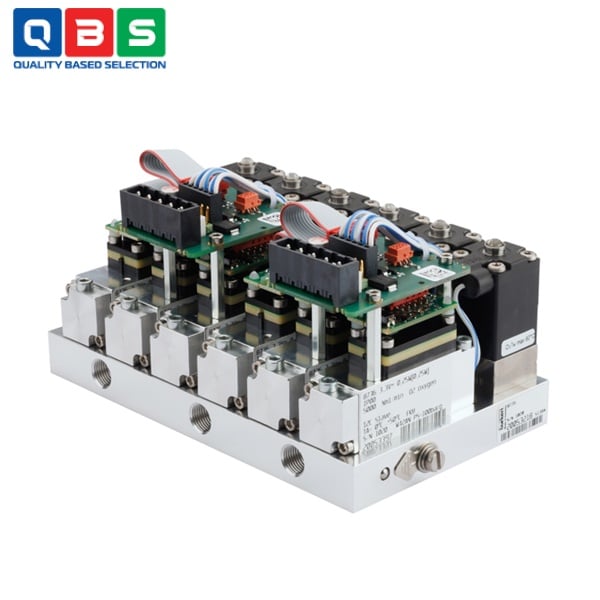

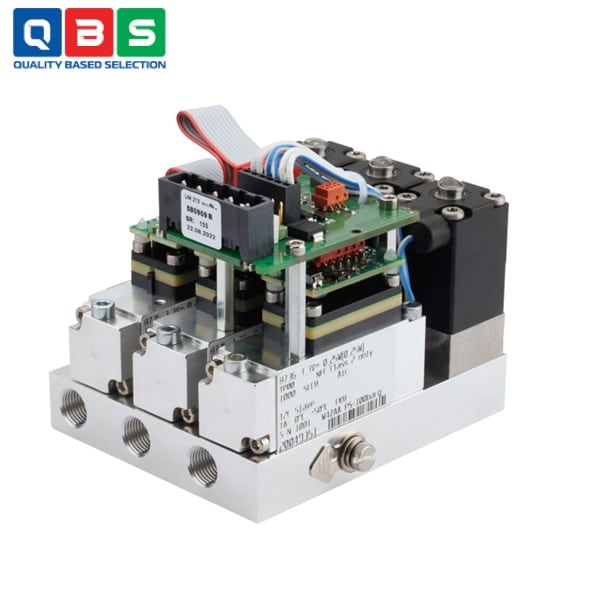

Bộ điều khiển lưu lượng khối đa kênh Type 8735
| Tên sản phẩm | Bộ điều khiển lưu lượng khối đa kênh |
| Model | 8735 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển lưu lượng khối đa kênh Type 8735 |
Mô tả
Bộ điều khiển lưu lượng khối đa kênh Type 8735 tạo nên nền tảng của các hệ thống điều khiển lưu lượng đa kênh dạng mô-đun và tiết kiệm chi phí cho khí. Hệ thống mô-đun bán tiêu chuẩn hóa bao gồm các cụm có thể được lắp ráp linh hoạt và theo yêu cầu. Trọng tâm của hệ thống là các bộ điều khiển/đồng hồ đo lưu lượng khối nhiệt (MFC/MFM) cho khí. Do đó, Loại 8735 cho phép tạo ra các giải pháp tùy chỉnh mà không tốn nhiều thời gian và chi phí phát triển. Hệ thống MFC/MFM đa kênh Loại 8735 hướng đến các ứng dụng có nhiều vòng điều khiển và khối lượng lớn. Ví dụ, thiết bị phân tích trong phòng thí nghiệm cho quang phổ hoặc sắc ký khí.
Ứng dụng của Bộ điều khiển lưu lượng khối đa kênh Type 8735
-
- Thiết bị phân tích phòng thí nghiệm cho phổ học: Điều khiển chính xác nhiều dòng khí carrier hoặc sample gas.
- Thiết bị phân tích phòng thí nghiệm cho sắc ký khí: Kiểm soát lưu lượng khí mang (carrier gas) và khí phụ trợ ở nhiều kênh độc lập.
- Hệ thống trộn khítrong phòng thí nghiệm: Tạo hỗn hợp khí chính xác cho nghiên cứu, kiểm tra hoặc calibrating.
- Thiết bị bioreactor/fermenter: Điều khiển khí đầu vào (như O₂, CO₂, N₂) cho nhiều vòng kiểm soát, đặc biệt với chứng nhận FDA/USP cho ứng dụng y sinh.
- Các ứng dụng OEM cần tích hợp đa kênh khí: Như thiết bị phân tích khí nói chung, hệ thống kiểm soát khí trong sản xuất hoặc nghiên cứu.
Thông số kỹ thuật cơ bản
| Thông số chính | Giá trị |
| Lưu lượng | 0.01 – 20 lₙ/min |
| Số kênh | 2 – 8 |
| Độ chính xác | ±1.5% MV ± 0.3% FS |
| Độ lặp lại | ±0.15% FS |
| Vật liệu tiếp xúc khí | FKM/EPDM seal, PPS, thép không gỉ 1.4404/316L |
| Thời gian đáp ứng | <700 ms (<100 ms không filter) |
| Turndown ratio | 1:50 |
| Nguồn | 24 V DC (~8 W cho 3 kênh) |
| Khí hỗ trợ | Air, O₂, N₂, Ar, CH₄, H₂, He, CO₂, Propane |
| Nhiệt độ | 0 – +50 °C |
| Giao tiếp | büS/CANopen, I²C, Modbus RTU |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển lưu lượng khối đa kênh Type 8735
Nguyên lý hoạt động của Bộ điều khiển lưu lượng khối đa kênh Type 8735
Thiết bị sử dụng nguyên lý đo lưu lượng khối nhiệt (thermal mass flow) với kênh bypass:
-
- Khí chảy qua kênh chính tạo chênh lệch áp suất nhỏ nhờ phần tử laminar → một phần khí nhỏ được dẫn vào kênh phụ (secondary channel/bypass).
- Trong kênh phụ: Chip silicon có màng mỏng với điện trở gia nhiệt ở giữa và 2 cảm biến nhiệt độ (một upstream, một downstream).
- Gia nhiệt điện trở với điện áp không đổi → Khi khí chảy, nhiệt bị mang đi làm chênh lệch nhiệt độ giữa 2 cảm biến.
- Chênh lệch điện áp từ 2 cảm biến tỷ lệ trực tiếp với lưu lượng khối khí (không phụ thuộc mật độ, chỉ phụ thuộc nhiệt dung và tốc độ).
Ưu điểm nổi bật
-
- Modular & tùy chỉnh linh hoạt: 2-8 kênh, lắp ghép dễ dàng theo nhu cầu, không cần phát triển lâu dài.
- Đa kênh kinh tế: Giải pháp nhỏ gọn, tiết kiệm không gian cho hệ thống nhiều vòng điều khiển khí.
- Độ chính xác cao: ±1.5% giá trị đo ±0.3% FS, độ lặp lại ±0.15% FS.
- Thời gian đáp ứng rất nhanh: <700 ms (không filter: <100 ms).
- Dải lưu lượng rộng: 0.01 – 20 lₙ/min (turndown ratio 1:50, có thể cao hơn).
