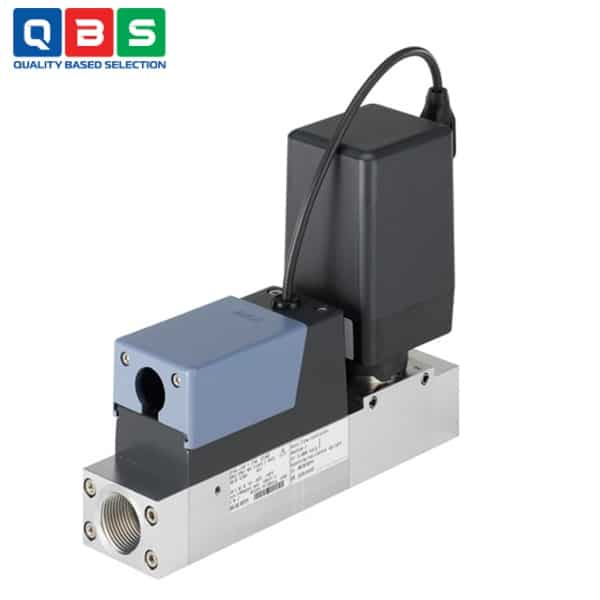

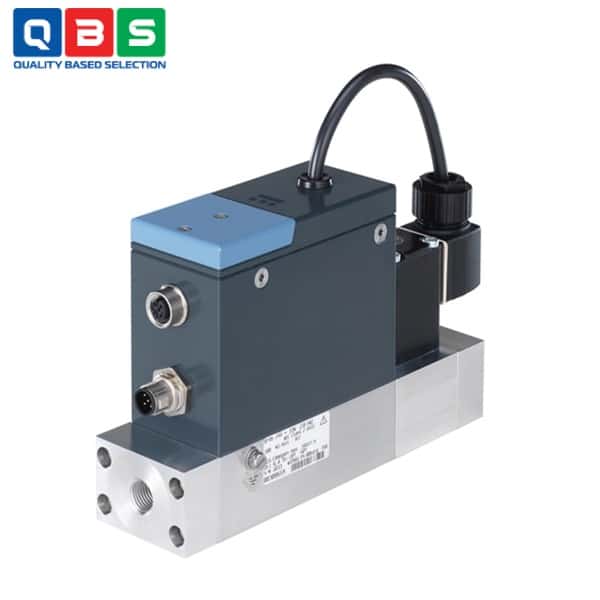

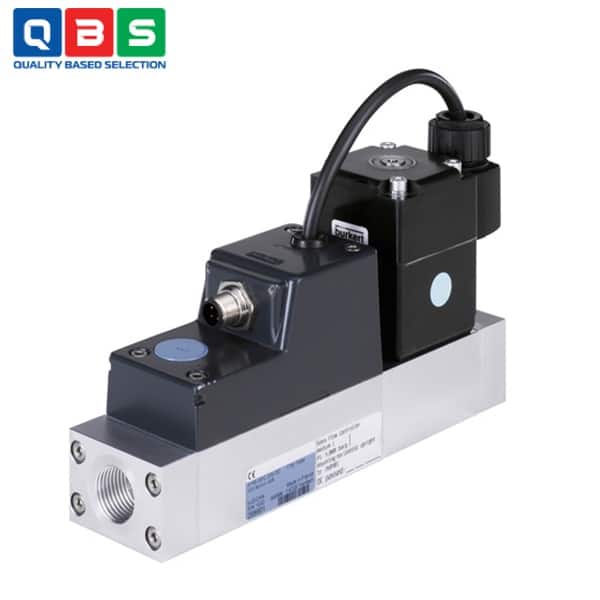

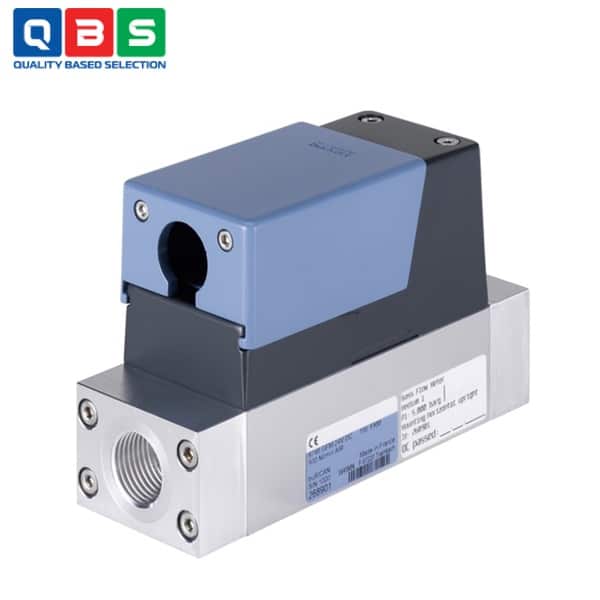

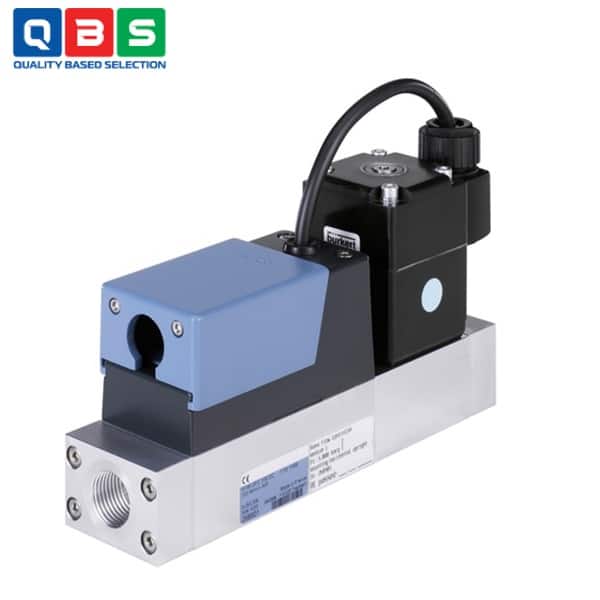

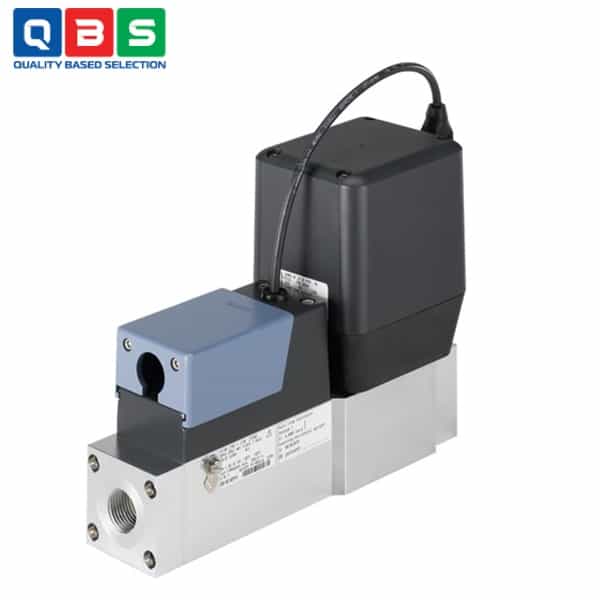

Bộ điều khiển lưu lượng khối MFC/MFM Type 8746
| Tên sản phẩm | Bộ điều khiển lưu lượng khối MFC/MFM |
| Model | 8746 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển lưu lượng khối MFC-MFM Type 8746 |
Mô tả
Bộ điều khiển lưu lượng khối MFC/MFM Type 8746 dành cho khí thích hợp cho nhiều ứng dụng, ví dụ như sản xuất hoặc chế biến kim loại và thủy tinh, quy trình lên men, bàn thử nghiệm hoặc hệ thống chiết rót và máy đóng gói. Loại 8746 có hai biến thể: một biến thể với nhiều giao diện truyền thông tương tự hoặc kỹ thuật số và một biến thể với giao diện hoàn toàn dựa trên CANopen. Biến thể thứ hai thích hợp để tích hợp vào các mạng CANopen hiện có hoặc – kết hợp với cổng fieldbus Bürkert – để tích hợp vào tất cả các tiêu chuẩn công nghiệp phổ biến cho Ethernet công nghiệp hoặc fieldbus. Biến thể này được thiết kế riêng cho các ứng dụng có nhiều vòng điều khiển. Có thể kết nối tối đa 32 MFC/MFM với một cổng fieldbus.
Ứng dụng của Bộ điều khiển lưu lượng khối MFC/MFM Type 8746
-
- Sản xuất và gia công kim loại: Kiểm soát khí bảo vệ, khí trộn trong hàn, nhiệt luyện.
- Sản xuất và gia công kính: Điều khiển khí trong lò nung, quá trình phủ lớp.
- Quy trình lên men: Cung cấp chính xác khí O₂, CO₂ hoặc N₂ trong bồn lên men sinh học, sản xuất bia, dược phẩm sinh học.
- Bàn kiểm tra và thử nghiệm: Sử dụng trong các hệ thống thử nghiệm khí, kiểm tra rò rỉ, hiệu suất động cơ hoặc thiết bị.
- Hệ thống chiết rót: Kiểm soát lưu lượng khí trơ (N₂, CO₂) trong chiết rót thực phẩm, đồ uống, dược phẩm để bảo quản sản phẩm.
- Máy đóng gói: Điều khiển khí trong đóng gói chân không, khí bảo quản (MAP – Modified Atmosphere Packaging).
Thông số kỹ thuật cơ bản
| Thông số | Giá trị/Chi tiết |
| Dải lưu lượng danh nghĩa | 20 l/phút đến 2500 l/phút (qui đổi N₂) |
| Phương pháp đo | Đo lưu lượng khối nhiệt (thermal mass flow) với cảm biến inline |
| Nhiệt độ môi chất | -10 °C đến +70 °C (-10 °C đến +60 °C với oxygen) |
| Nhiệt độ môi trường | -10 °C đến +50 °C (có thể cao hơn theo yêu cầu) |
| Áp suất hoạt động | Tùy cấu hình van, giảm áp thấp ngay cả ở lưu lượng lớn |
| Nguồn cấp điện | 24 V DC ±10%, gợn sóng ≤ 2% |
| Kết nối điện | M12 5-pin (büS/CANopen), thêm M12/M8 tùy biến thể |
| Giao tiếp | büS/CANopen, Analogue (4-20mA, 0-10V,…), PROFIBUS DP, Industrial Ethernet |
| Van điều khiển (MFC) | Van tỷ lệ điện từ hoặc van motor-driven |
| Cấu hình | Có thể làm MFC hoặc MFM, lưu tới 4 đường cong hiệu chuẩn |
| Vật liệu tiếp xúc môi chất | Thép không gỉ 1.4404/316L, FKM/EPDM, Al₂O₃, … |
| Cấp bảo vệ | IP65/IP67 |
| Chứng nhận tùy chọn | ATEX II Cat. 3G/D, USP Class VI, FDA, EC 1935, Oxygen |
| Đặc tính nổi bật | Độ chính xác cao, đáp ứng nhanh, dễ thay thế thiết bị (bộ nhớ cấu hình) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển lưu lượng khối MFC/MFM Type 8746
Nguyên lý hoạt động của Bộ điều khiển lưu lượng khối MFC/MFM Type 8746
Thiết bị sử dụng nguyên lý đo lưu lượng khối nhiệt (thermal mass flow) với cảm biến inline:
-
- Cảm biến nhiệt (thermal inline sensor) đặt trực tiếp trong dòng khí chính.
- Một phần tử gia nhiệt tạo nhiệt, hai cảm biến nhiệt độ đo chênh lệch nhiệt độ upstream (trước) và downstream (sau) phần tử gia nhiệt.
- Khi khí chảy, nhiệt bị khí mang đi → chênh lệch nhiệt độ tỷ lệ với lưu lượng khối (mass flow), không phụ thuộc áp suất/thể tích.
- Đảm bảo thời gian đáp ứng nhanh, độ chính xác cao và ổn định lâu dài.
Ưu điểm nổi bật
-
- Dải lưu lượng rộng: 20 l/phút đến 2500 l/phút (N₂).
- Linh hoạt cấu hình: Có thể dùng làm MFC (điều khiển) hoặc MFM (chỉ đo), lưu tới 4 đường cong hiệu chuẩn.
- Van điều khiển đa dạng: Van tỷ lệ điện từ hoặc motor-driven, độ nhạy cao.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
