Cảm biến đo mức radar Type 8140
| Tên sản phẩm | Cảm biến đo mức radar |
| Model | 8140 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến đo mức radar Type 8140 |
Mô tả

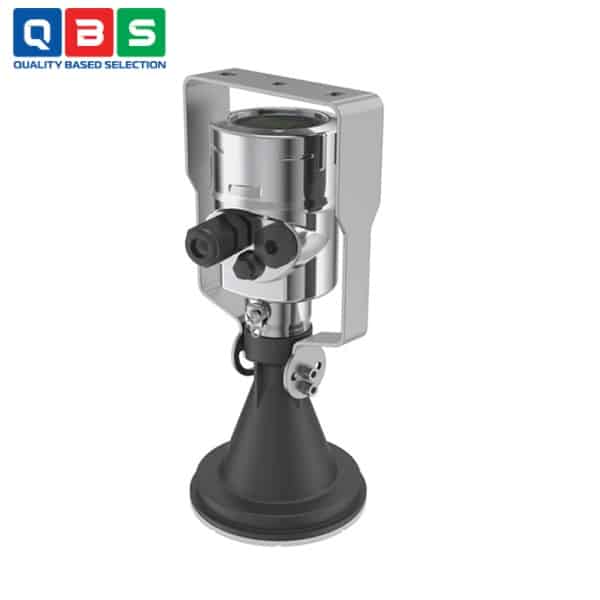

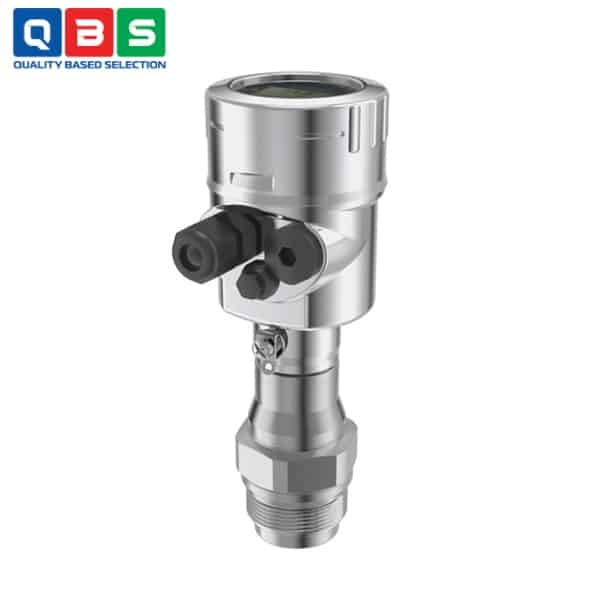

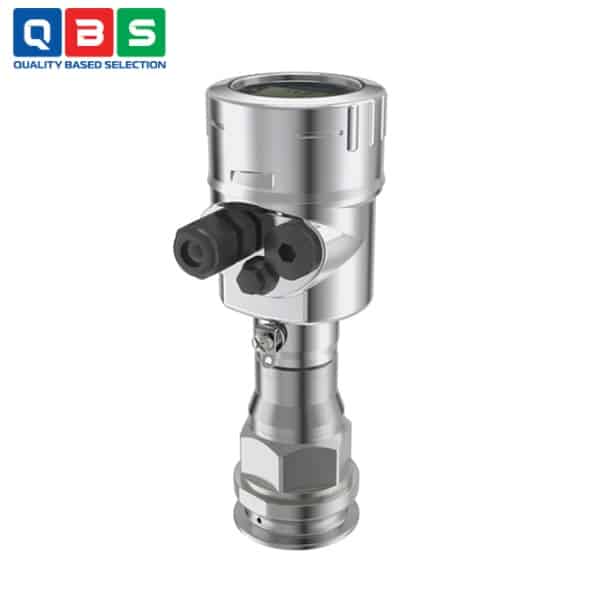

Cảm biến đo mức radar Type 8140 là máy đo mức bằng radar không tiếp xúc dùng để đo mức liên tục. Thiết bị có nhiều loại ăng-ten, kiểu kết nối và kích thước khác nhau, phù hợp với nhiều ứng dụng. Phiên bản tích hợp ăng-ten, có sẵn với kết nối G hoặc NPT, đặc biệt thích hợp để đo mức chất lỏng và chất rắn dạng khối, đặc biệt là trong các bể chứa nhỏ. Phiên bản có ăng-ten dạng loa bằng nhựa, có sẵn giá đỡ, được khuyến nghị sử dụng để đo mức trong các kênh hoặc dòng chảy hở. Phiên bản có hệ thống ăng-ten được bao bọc có sẵn với kết nối kẹp (DIN 32676, ISO 2852) cho các yêu cầu vệ sinh hoặc với kết nối mặt bích (DIN 2501/EN 1092-1).
Ứng dụng của Cảm biến đo mức radar Type 8140
-
- Đo mức liên tục cho chất lỏng: Bồn chứa nước, hóa chất, dung môi; bể chứa axit, bazơ, chất ăn mòn cao
- Đo mức cho vật liệu rời: Bột, hạt nhựa, ngũ cốc, xi măng, silô chứa vật liệu rời, silo cao và hẹp.
- Ứng dụng trong môi trường hóa chất khắc nghiệt: Nhà máy hóa chất, quy trình có môi chất ăn mòn, độc hại.
- Đo mức trong bồn nhỏ, bồn hẹp hoặc bồn cao: Bồn quá trình có nhiều kết cấu bên trong.
- Đo mức trong kênh hở và dòng chảy: Kênh thoát nước, mương dẫn, ứng dụng thủy lợi, xử lý nước thải.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Nguyên lý đo | Radar không tiếp xúc |
| Tần số radar | 80 GHz (W-Band) |
| Dải đo tối đa | Lên đến 120 m (tùy loại anten) |
| Độ phân giải | 1 mm |
| Sai số đo | ≤ ±1 mm (đối với chất lỏng) |
| Tín hiệu ngõ ra | 4–20 mA / HART (2 dây) |
| Điện áp cấp | 12…35 V DC |
| Kiểu anten | Anten loa nhựa, anten tích hợp, anten bọc (PTFE/PEEK), anten kim loại |
| Kết nối quá trình | Ren G/NPT, mặt bích DN50 / 2″, clamp 2″, giá đỡ |
| Nhiệt độ quá trình | −40…+150 °C (tùy phiên bản) |
| Áp suất quá trình | −1…40 bar (tùy phiên bản) |
| Cấp bảo vệ | IP66 / IP67 |
| Vật liệu vỏ | Thép không gỉ 316L |
| Giao tiếp cấu hình | Màn hình tại chỗ hoặc Bluetooth |
| Chứng nhận | CE, ATEX/IECEx (tùy chọn), FDA, EHEDG, 3-A (phiên bản vệ sinh) |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến đo mức radar Type 8140
Nguyên lý hoạt động của Cảm biến đo mức radar Type 8140
-
- Cảm biến phát sóng radar tần số cao (80 GHz) từ anten hướng xuống bề mặt vật liệu.
- Sóng radar phản xạ lại khi gặp bề mặt chất lỏng hoặc vật liệu rời.
- Anten thu lại tín hiệu phản xạ (echo).
- Bộ xử lý bên trong tính thời gian truyền – nhận sóng, từ đó xác định khoảng cách đến bề mặt.
- Mức chất trong bồn = chiều cao bồn – khoảng cách đo được.
- Kết quả đo được chuyển đổi thành tín hiệu 4–20 mA / HART để truyền về PLC/DCS.
Ưu điểm nổi bật
-
- Đo không tiếp xúc: Không mài mòn, không bám bẩn, tuổi thọ cao.
- Radar 80 GHz: Chùm tia hẹp, đo chính xác trong bồn nhỏ, bồn cao, bồn hẹp.
- Độ chính xác cao: Sai số rất nhỏ, ổn định lâu dài.
