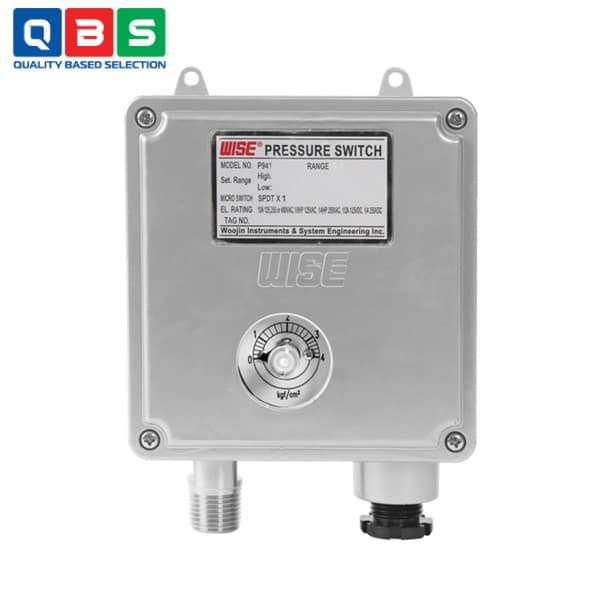

Công tắc áp suất Wise P940
| Tên sản phẩm | Công tắc áp suất Wise |
| Model | P940 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Công tắc áp suất Wise P940 |
Mô tả
Công tắc áp suất Wise P940 là loại chống chịu thời tiết (weatherproof), được thiết kế với tiếp điểm micro, phù hợp cho chất lỏng ăn mòn và đo áp suất cao. Thiết bị này hoạt động như một công tắc cơ-điện để kích hoạt hoặc tắt các mạch điện khi áp suất đạt ngưỡng đặt trước, với dải điều chỉnh rộng từ chân không đến áp suất cao (lên đến 35 MPa). Dead band cố định, giúp đảm bảo độ chính xác và lặp lại.
Ứng dụng của Công tắc áp suất Wise P940
-
- Giám sát và kiểm soát áp suất trong hệ thống thủy lực: Sử dụng để bảo vệ bơm và xi lanh khỏi áp suất quá cao hoặc quá thấp.
- Hệ thống khí nén và máy nén khí: Kích hoạt cảnh báo hoặc tắt máy khi áp suất vượt ngưỡng, ngăn chặn hư hỏng do quá tải.
- Ngành dầu khí và hóa dầu: Giám sát áp suất đường ống, giếng khoan hoặc nhà máy lọc dầu.
- Xử lý nước và nước thải: Kiểm soát áp suất trong bơm nước, hệ thống lọc, đảm bảo hoạt động ổn định trong môi trường ẩm và ăn mòn.
- Hệ thống HVAC: Giám sát áp suất không khí hoặc chất làm lạnh, đặc biệt ở các thiết bị ngoài trời chịu mưa, nắng.
- Ngành hóa chất: Sử dụng cho các chất lỏng ăn mòn, kích hoạt van an toàn hoặc báo động khi áp suất thay đổi đột ngột.
- Ứng dụng hàng hải và ngoài trời: Bảo vệ thiết bị khỏi thời tiết xấu, như tàu biển, giàn khoan, nơi cần chống nước và bụi.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Model | P941 (Single setpoint), P942 (Dual setpoint) |
| Loại | Weatherproof (chống chịu thời tiết), micro contact |
| Dải điều chỉnh | -0.1 ~ 0 đến 0 ~ 35 MPa (tương đương -1 ~ 0 đến 0 ~ 350 bar) |
| Dead band | Cố định: ≈5% (1 SPDT) hoặc ≈10% (2 SPDT) dải điều chỉnh |
| Repeatability | ±1.0% của dải điều chỉnh |
| Nhiệt độ hoạt động | Môi trường: -20 ~ 65 °C |
| Chất lỏng: tối đa 100 °C | |
| Phần tử cảm biến (Element) | Ống Bourdon 316SS |
| Kết nối áp suất | 316SS, ren: 3/8″, 1/2″ PT/NPT/PF |
| Vỏ & nắp | Nhôm ALDC 12.1, sơn xám bạc |
| Tiếp điểm (Contact) | Micro switch, 1 SPDT hoặc 2 SPDT |
| Định mức tiếp điểm (Contact rating) | AC 125/250V: 15A (resistive) |
| DC 125V: 0.4A (resistive), 0.03A (inductive) | |
| Kết nối điện | P941: 1/2″ PF |
| P942: 3/4″ PF | |
| Độ chính xác & tải | Độ lặp lại cao, chịu tải lớn, tiếp điểm vàng alloy (crossbar) |

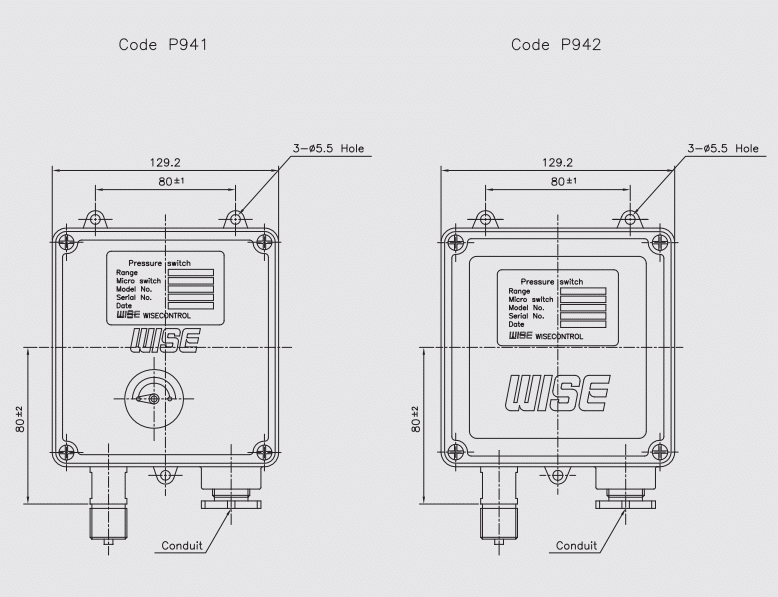

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Công tắc áp suất Wise P940
Nguyên lý hoạt động của Công tắc áp suất Wise P940
-
- Áp suất từ quá trình (process pressure) được dẫn vào Bourdon tube (ống Bourdon làm từ 316SS, chống ăn mòn).
- Khi áp suất tăng, ống Bourdon uốn cong (deflect) và tạo chuyển động cơ học.
- Chuyển động này được truyền qua cơ cấu đòn bẩy (lever) đến micro switch (SPDT, một hoặc hai tiếp điểm).
- Khi áp suất đạt setpoint (điểm đặt điều chỉnh cục bộ bằng núm vặn), micro switch kích hoạt: mở/đóng mạch điện (NO → đóng hoặc NC → mở, tùy cấu hình).
- Khi áp suất giảm xuống dưới setpoint (cộng dead band cố định), micro switch reset về trạng thái ban đầu.
- Dead band cố định (khoảng 5-10% dải điều chỉnh cho 1 SPDT, 10-20% cho 2 SPDT), đảm bảo chuyển mạch rõ ràng, tránh dao động.
Tính năng đặc biệt
-
- Weatherproof (chống chịu thời tiết, vỏ nhôm sơn xám bạc, phù hợp ngoài trời).
- Micro contact: độ chính xác lặp lại cao, chịu tải lớn, hoạt động đáng tin cậy với tải nhỏ.
- Phù hợp chất lỏng ăn mòn & áp suất cao (element & connection 316SS).
- Dead band cố định (5% hoặc 10% dải cho 1 SPDT; 10-20% cho 2 SPDT): chuyển mạch rõ ràng, tránh dao động.
