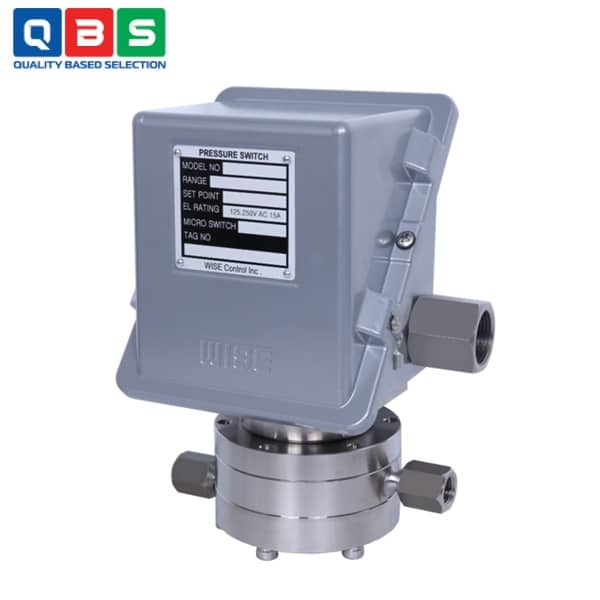

Công tắc áp suất Wise P946

Ứng dụng của Công tắc áp suất Wise P946

• • Giám sát và báo tắc bộ lọc trong hệ thống khí và dầu: Đo chênh áp qua bộ lọc khí, lọc dầu, lọc nhiên liệu (fuel filter) hoặc lọc khí nén.
  • Phát hiện dòng chảy qua orifice plate hoặc venturi: Đo chênh áp qua tấm orifice để suy ra lưu lượng khí/dầu trong đường ống.
  • Bảo vệ bơm và compressor: Đo chênh áp đầu vào/đầu ra bơm để phát hiện dry running (chạy khô), cavitation, hoặc tắc đường ống hút.
  • Giám sát mức chất lỏng trong bồn/tank: Kết nối high side với đáy bồn, low side với phần khí trên bề mặt → chênh áp tương ứng với cột chất lỏng.
  • Điều khiển và an toàn trong đường ống quy trình dầu khí: Phát hiện chênh áp bất thường trong pipeline để tránh overpressure, underpressure.

Thông số kỹ thuật cơ bản

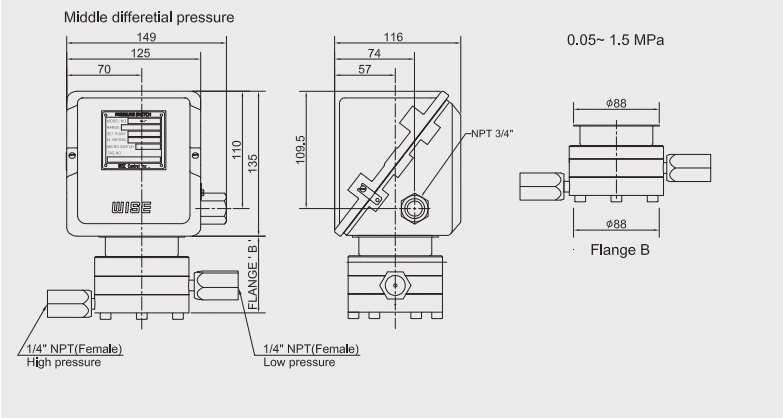

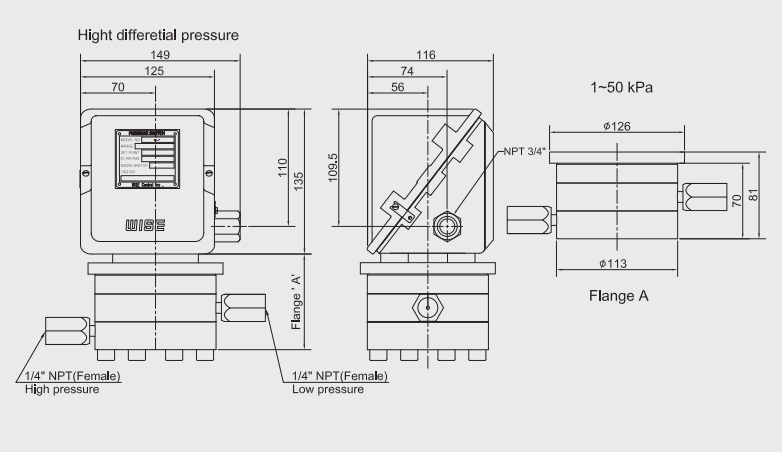

Kích thước của đồng hồ

Nguyên lý hoạt động của Công tắc áp suất Wise P946

1. 1. Hai cổng áp suất (high side và low side) nối vào hai bên màng (diaphragm) → áp suất chênh lệch (ΔP) tạo ra lực đẩy lên piston.
   2. Lực này chống lại lò xo điều chỉnh (range spring) → khi ΔP vượt ngưỡng setpoint (đã cài sẵn), piston di chuyển → truyền lực qua cơ cấu → kích hoạt micro switch (SPDT hoặc 2 SPDT).
   3. Micro switch đóng/mở tiếp điểm điện → tạo tín hiệu điều khiển (báo động, bật/tắt bơm, van…).
   4. Khi áp suất giảm xuống dưới setpoint (trừ deadband cố định ~5-10%), switch trở về trạng thái ban đầu.

Tính năng đặc biệt

• • Weatherproof IP65 (chống nước, bụi – lắp ngoài trời được).
  • Force balanced + piston actuated (độ chính xác cao, lặp lại ±1%).
  • Phạm vi vi sai thấp đến trung bình: 1 kPa ~ 0.4 MPa.
  • Chất lỏng: Gas & Oil (chịu được khí/dầu).
