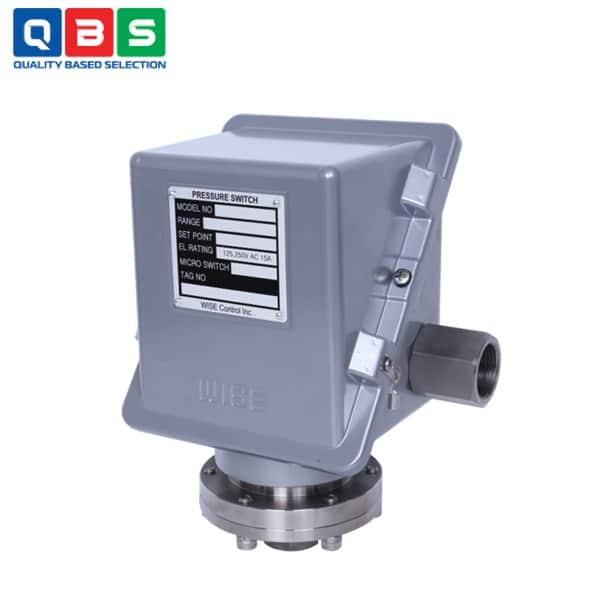

Công tắc áp suất Wise P945
| Tên sản phẩm | Công tắc áp suất Wise |
| Model | P945 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Công tắc áp suất Wise P945 |
Mô tả
Công tắc áp suất Wise P945 có thể được sử dụng trong nhiều dây chuyền công nghiệp khác nhau. Công tắc vi mạch bên trong được vận hành bởi áp suất của nhiều loại chất lỏng khác nhau như áp suất khí quyển và áp suất nước. Bộ phận cảm biến áp suất là một cụm piston.
Ứng dụng của Công tắc áp suất Wise P945
-
- Ngành dầu khí: Giám sát áp suất trong đường ống dẫn dầu và khí, phát hiện rò rỉ hoặc quá áp để kích hoạt tắt hệ thống an toàn.
- Ngành hóa chất và chất lỏng ăn mòn: Sử dụng trong các quá trình xử lý hóa chất ăn mòn, nhờ vật liệu chống ăn mòn.
- Hệ thống HVAC và thông gió: Kiểm soát áp suất không khí trong hệ thống điều hòa, thông gió, và làm lạnh.
- Bơm và máy nén: Bật/tắt bơm nước, máy nén khí khi áp suất đạt ngưỡng, ngăn ngừa quá tải hoặc thiếu áp suất.
- Hệ thống thủy lực và khí nén: Giám sát áp suất trong xi lanh khí, bình khí, và hệ thống thủy lực công nghiệp.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Loại | Diaphragm type với piston actuated assembly |
| Chất lỏng | Gas và oil (khí và dầu) |
| Phạm vi điều chỉnh | -0.9 đến 300 bar (mbar, kPa, bar, MPa) |
| Độ lặp lại (Repeatability) | ±1.0% của adjustable range |
| Dead band | Cố định: ~5% (1 SPDT), ~10% (2 SPDT) của adjustable range |
| Nhiệt độ làm việc | Ambient: -20 ~ 65 °C |
| Fluid: Max. 100 °C | |
| Bảo vệ | IP65 (EN60529/IEC529) |
| Vật liệu kết nối áp suất | 316SS, Monel, Hastelloy-C |
| Vật liệu element | 316L SS, Monel, Hastelloy-C |
| Vỏ và nắp | ALDC 12.1 (Silver gray painted) |
| Micro switch | One SPDT hoặc Two SPDT (chỉ single setpoint) |
| Contact rating | AC 125/250 V, 15 A (resistive) |
| DC 125 V, 0.5 A (resistive), 0.03 A (inductive) | |
| Kết nối process | ½” NPT (F) |
| Kết nối conduit | ¾” NPT (F) |

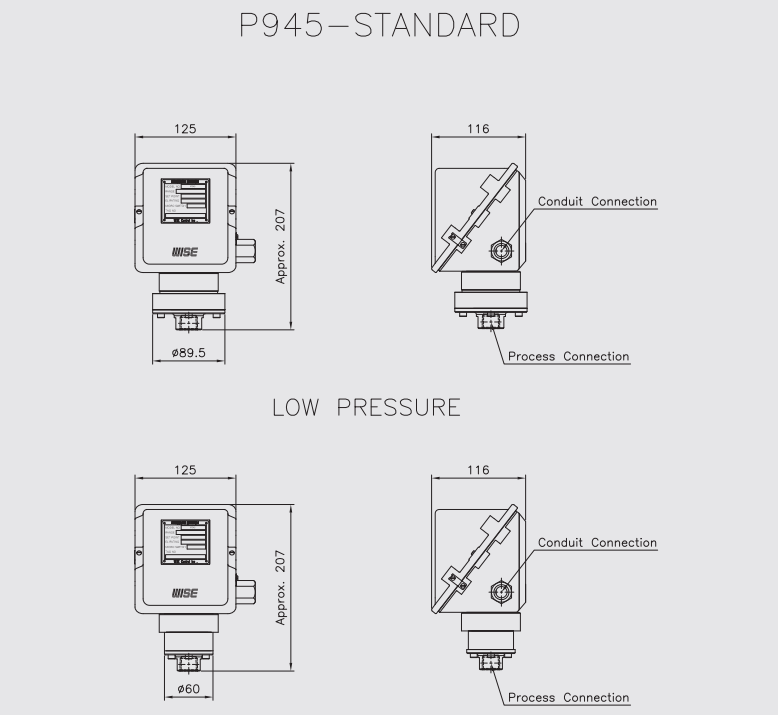

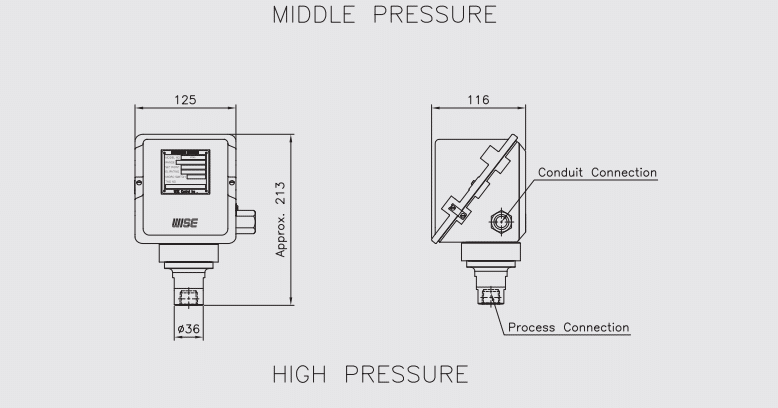

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Công tắc áp suất Wise P945
Nguyên lý hoạt động của Công tắc áp suất Wise P945
-
- Áp suất từ chất lỏng/khí (process fluid như khí, dầu, nước) tác động lên phần cảm biến (diaphragm kết hợp piston actuated assembly) qua kết nối process connection.
- Lực áp suất đẩy piston/diaphragm di chuyển, chống lại lực của lò xo điều chỉnh (range spring) đã được cài đặt trước (setpoint).
- Khi áp suất đạt ngưỡng setpoint (tăng hoặc giảm), piston/diaphragm vượt qua lực lò xo, kích hoạt micro switch (SPDT hoặc hai SPDT) bên trong.
- Micro switch đóng/mở tiếp điểm (NO/NC), gửi tín hiệu điện để bật/tắt thiết bị, báo động hoặc điều khiển.
- Khi áp suất giảm, lò xo đẩy piston về vị trí ban đầu → micro switch trở về trạng thái gốc (có dead band cố định để tránh dao động).
Tính năng đặc biệt
-
- Cảm biến piston actuated diaphragm: Chịu áp suất cao, ổn định tốt với khí/dầu/nước.
- Vật liệu chống ăn mòn cao cấp: Phù hợp môi trường khắc nghiệt, hóa chất.
- Micro switch gold alloy crossbar: Độ tin cậy cao, chịu tải lớn (AC 125/250V 15A), hoạt động micro load ổn định.
- Bảo vệ thời tiết IP65: Chống bụi/nước, dùng ngoài trời.
